| 원래 장소 | cangzhou、china |
| 브랜드 이름 | jude |
| 인증 | CE、ISO |
| 모델 번호 | 렛 미 디사이드 (MLZ) |

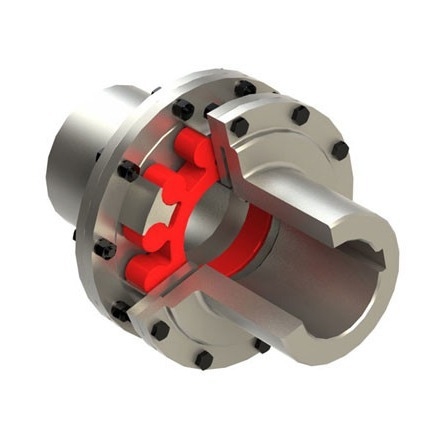

렛 미 디사이드 / MLZ 단일의 플랜지 탄력적 자두 걸톱 원판 카프링에 대한 도입
렛 미 디사이드 / MLZ 단일의 플랜지 탄력적 자두 걸톱 원판 카프링은 주로 토크를 전하기 위해 반경 방향 압출에 견디기 위해 밀접하게 함께 메싱되는 두 볼록한 이빨로 구성됩니다. 2 주축이 상대오프셋을 가지고 있을 때, 탄성 요소는 자동 보상 역할을 하는 상응하는 탄성 변형을 가지고 있습니다.
렛 미 디사이드 / MLZ 단일의 플랜지 탄력적 자두 걸톱 원판 카프링은 야금학, 광업, 석유, 화학공학, 상승, 교통, 경공업, 섬유, 물 펌프, 팬과 기타와 같은 빈번한, 긍정적 반대, 매체 고속도, 매체 토크와 높은 신뢰도 작업 행사를 시작해서 주로 사용됩니다.
| 오델 | 명목상 토크 Tn N.m |
높은 것 -포링 속도 엔 분 Ｒ / |
개구 직경 d1.d2 밀리미터 |
개구 길이 | 레코마멘다토리 L0 | Ｄ | D1 | 대부분의 중량 킬로그램 |
|||||
| LM | 렛 미 디사이드 LMS | Ｌ | 레코마멘다토리 Ｌ | LM | 렛 미 디사이드 | LMS | LM | 렛 미 디사이드 LMS | |||||
| LM1 | 25 | 15300 | 8500 | 12-25 | 27-62 | 35 | 86 | 92 | 98 | 50 | 30 | 90 | 0.7 |
| LMD1 | 1.6 | ||||||||||||
| LMS1 | 2.2 | ||||||||||||
| LM2 | 50 | 12000 | 7600 | 16-30 | 30-82 | 38 | 95 | 101.5 | 108 | 60 | 44 | 100 | 1.1 |
| LMD2 | 2.4 | ||||||||||||
| LMS2 | 3.0 | ||||||||||||
| LM3 | 100 | 10900 | 6900 | 20-32 | 38-82 | 40 | 103 | 110 | 117 | 70 | 48 | 110 | 1.6 |
| LMD3 | 3.2 | ||||||||||||
| LMS3 | 3.8 | ||||||||||||
| LM4 | 140 | 9000 | 6000 | 22-40 | 38-112 | 45 | 114 | 122 | 130 | 85 | 60 | 125 | 2.6 |
| LMD4 | 4.6 | ||||||||||||
| LMS4 | 5.2 | ||||||||||||
| LM5 | 250 | 7300 | 5000 | 25-45 | 44-112 | 50 | 127 | 138.5 | 150 | 105 | 72 | 150 | 4.4 |
| LMD5 | 5.6 | ||||||||||||
| LMS5 | 6.3 | ||||||||||||
| LM6 | 400 | 6100 | 4100 | 30-48 | 60-112 | 55 | 143 | 155 | 167 | 125 | 90 | 185 | 6.3 |
| LMD6 | 8.6 | ||||||||||||
| LMS6 | 9.5 | ||||||||||||
| LM7 | 630 | 5300 | 3600 | 35-55 | 60-112 | 60 | 159 | 172 | 185 | 145 | 104 | 205 | 8.8 |
| LMD7 | 11 | ||||||||||||
| LMS7 | 17 | ||||||||||||
| LM8 | 1120 | 4500 | 3100 | 45-65 | 84-142 | 70 | 181 | 195 | 209 | 170 | 130 | 240 | 14 |
| LMD8 | 18 | ||||||||||||
| LMS8 | 26 | ||||||||||||
| LM9 | 1800 | 3800 | 2700 | 50-80 | 84-172 | 80 | 208 | 224 | 240 | 200 | 156 | 270 | 26 |
| LMD9 | 32 | ||||||||||||
| LMS9 | 38 | ||||||||||||
| LM10 | 2800 | 3300 | 2500 | 60-100 | 107-212 | 90 | 230 | 248 | 268 | 230 | 180 | 305 | 42 |
| LMD10 | 46 | ||||||||||||
| LMS10 | 54 | ||||||||||||
| LM11 | 4500 | 2900 | 2200 | 70-120 | 107-212 | 100 | 260 | 284 | 350 | 260 | 205 | 350 | 60 |
| LMD11 | 72 | ||||||||||||
| LMS11 | 84 | ||||||||||||
| LM12 | 6300 | 2500 | 1900 | 80-130 | 132-252 | 115 | 297 | 321 | 400 | 300 | 245 | 400 | 88 |
| LMD12 | 105 | ||||||||||||
| LMS12 | 118 | ||||||||||||
| LM13 | 11200 | 2100 | 1600 | 90-150 | 132-252 | 125 | 323 | 348 | 460 | 360 | 300 | 460 | 145 |
| LMD13 | 158 | ||||||||||||
| LMS13 | 215 | ||||||||||||
| LM14 | 12500 | 1900 | 1500 | 100-160 | 167-302 | 135 | 333 | 358 | 500 | 400 | 335 | 500 | 165 |
| LMD14 | 210 | ||||||||||||
| LMS14 | 265 |
||||||||||||
난피 현 쥬드 전송 장비 제조 Co., Ltd．는 조사와 생산 결합을 전문으로 한 기업입니다. 또한 우리는 신제품과 벌크 제조를 개발할 수 있습니다. 결합에서 풍부한 경험, 전문적 R&D 팀과 다양한 장비와 함께, 그것은 우수한 조건을 가지고에게 당신의 다른 요건을 충족시킵니다.
회사 주요 생산물은 다음과 같습니다 : 광선 일래스틱 커플링, 티레드 결합, 자재 계수, 드럼 기어 커플링, 플움 플로워 형태 일래스틱 커플링, 고정 커플링 올덤 커플링, 롤러 체인 커플링과 같은 단어의 도처에서 기계 산업을 위한 모든 종류의 결합, 기둥 탄성 슬리브 핀 결합, 탄력 있는 맞춤 핀, 탄력 있는 은못 핀 결합, 펌프 축 이음, 등을 연결한 다이아 결합..
우리의 기업들의 개념은 품질에 생생하고, 명예 위에서 발전합니다. 결합은 고급 품질, 낮은 가격, 완전한 제품 모델들이라는 유리한 입장에 있습니다.우리의 회사는 당신의 최상의 선택일 것이고 우리가 당신과 협력할 것을 고대합니다.
