| 원래 장소 | cangzhou、china |
| 브랜드 이름 | jude |
| 인증 | CE、ISO |
| 모델 번호 | AFN |

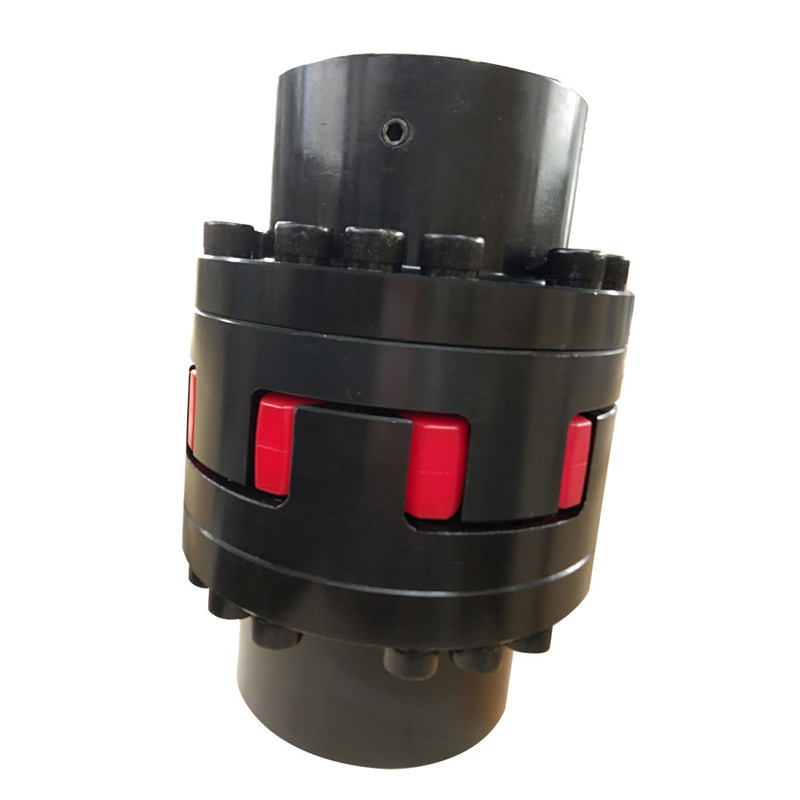

로텍스 AFN은 중공업에 적용하기 위해 2 중 플랜지 종류로서의 토르시오날리 가요성 탄성체 결합이고 특히 적당합니다. 로텍스 탄성체 결합의 디자인 AFN은 구동 또는 구동 측면을 치환하지 않고 축 이음 또는 탄성체의 광선 조립과 분해를 고려하는 두배 플랜지형을 특징으로 합니다.
플랜지형 로텍스 AFN으로서의 토르시오날리 탄력적 걸톱 원판 카프링의 플랜지 허브는 강철로 만들어지고 구동 플랜지가 강철로 만들어집니다. 구동의 분해 없이 탑재되는 동안 가능한 스파이더 또는 서비스에 쉬운 광선으로 디스마운트러블 피구동 기계 스파이더을 중공업 대체율을 위한 기능 토르시오날리 탄력적, 절대 안전한 탄성체 결합 / 걸톱 원판 카프링 이중 플렌지 유형
| 이중 플렌지 설계 사양 AFN | |||||||||||||
| 사이즈 | 맥스. 마무리는 d1을 지녔습니다 | Dimensions[mm] | 캡 나사 | ||||||||||
| DH | DF | dH | L2 | L3 | Ｅ | E1 | Ｓ | 비 | Ｌ | M×l | Ｚ | ||
| 24 | 27 | 55 | 36 | 27 | 30 | 30.50 | 18 | 33 | 2 | 14 | 94 | M5×16 | 8 |
| 28 | 30 | 65 | 42 | 30 | 35 | 35.5 | 20 | 39 | 2.5 | 15 | 110 | M6×20 | 8 |
| 38 | 38 | 80 | 52 | 38 | 45 | 45.5 | 24 | 43 | 3 | 18 | 134 | M8×22 | 8 |
| 42 | 45 | 95 | 62 | 46 | 50 | 51 | 26 | 48 | 3 | 20 | 150 | M8×25 | 12 |
| 48 | 50 | 105 | 70 | 51 | 56 | 57 | 28 | 50 | 3.5 | 21 | 164 | M8×25 | 12 |
| 55 | 60 | 120 | 80 | 60 | 65 | 66 | 30 | 60 | 4 | 22 | 192 | M10×30 | 8 |
| 65 | 70 | 135 | 94 | 68 | 75 | 76 | 35 | 65 | 4.5 | 26 | 217 | M10×30 | 12 |
| 75 | 80 | 160 | 108 | 80 | 85 | 86.5 | 40 | 75 | 5 | 30 | 248 | M12×40 | 15 |
| 90 | 105 | 200 | 142 | 100 | 100 | 101.5 | 45 | 82 | 5.5 | 34 | 285 | M16×40 | 15 |
| 100 | 115 | 225 | 158 | 113 | 110 | 111.5 | 50 | 97 | 3 | 38 | 320 | M16×50 | 15 |
| 110 | 130 | 255 | 178 | 127 | 120 | 122 | 55 | 103 | 3.5 | 42 | 347 | M20×50 | 15 |
| 125 | 150 | 290 | 206 | 147 | 140 | 142 | 60 | 116 | 7 | 46 | 400 | M20×60 | 15 |
| 140 | 170 | 320 | 235 | 165 | 155 | 157.5 | 65 | 128 | 7.5 | 50 | 443 | M20×60 | 15 |
| 160 | 200 | 370 | 270 | 190 | 175 | 177.5 | 75 | 146 | 9 | 57 | 501 | M24×70 | 15 |
| 180 | 230 | 420 | 315 | 220 | 195 | 198 | 85 | 159 | 10.5 | 64 | 555 | M24×80 | 18 |
난피 현 쥬드 전송 장비 제조 Co., Ltd．는 조사와 생산 결합을 전문으로 한 기업입니다. 또한 우리는 신제품과 벌크 제조를 개발할 수 있습니다. 결합에서 풍부한 경험, 전문적 R&D 팀과 다양한 장비와 함께, 그것은 우수한 조건을 가지고에게 당신의 다른 요건을 충족시킵니다.
회사 주요 생산물은 다음과 같습니다 : 광선 일래스틱 커플링, 티레드 결합, 자재 계수, 드럼 기어 커플링, 플움 플로워 형태 일래스틱 커플링, 고정 커플링 올덤 커플링, 롤러 체인 커플링과 같은 단어의 도처에서 기계 산업을 위한 모든 종류의 결합, 기둥 탄성 슬리브 핀 결합, 탄력 있는 맞춤 핀, 탄력 있는 은못 핀 결합, 펌프 축 이음, 등을 연결한 다이아 결합..
우리의 기업들의 개념은 품질에 생생하고, 명예 위에서 발전합니다. 결합은 고급 품질, 낮은 가격, 완전한 제품 모델들이라는 유리한 입장에 있습니다.우리의 회사는 당신의 최상의 선택일 것이고 우리가 당신과 협력할 것을 고대합니다.
Q1 : 당신이 업체 또는 제조를 거래하고 있습니까 ?
한 : 우리는 공장입니다.
Q2 :당신은 샘플을 제공합니까 ? 그것이 자유롭거나 여분입니까 ?
한 : : 예, 우리는 샘플을 제공할 수 있지만 전혀 무료로.실제로 우리는 매우 좋은 가격 원칙을 가지고 있습니다, 당신이 그리고 나서 대량 주문을 할 때 샘플의 비용이 당신에게 돌아올 것입니다.
Q3 : 오랫동안 당신의 배달 시간은 어떻습니까?
한 : 일반적으로 상품이 주식에 있다면 그것은 10-15 일입니다. 또는 상품이 주식에 없으면 그것은 7-25 일입니다, 양에 따른 중입니다.
Q4 :오랫동안 당신의 보증은 어떻습니까?
한 : 우리의 보증은 12 달입니다.
Q5 :당신은 결합을 위한 정밀검사 절차를 가지고 있습니까 ?
한 :포장되는 것 전에 100% 자수 검사
Q6. 당신의 지불이 무엇입니까?
한 :1) 100% T/T.2) 향상에서 30%, 출하 전에 다른 사람. 3) L/C (신용장) Q7 :나는 주문 전에 한 당신의 공장을 방문 가지고 있을 수 있습니까? 한 : 확실히, 우리의 공장을 방문하도록 환영받습니다.
