| 원래 장소 | cangzhou、china |
| 브랜드 이름 | jude |
| 인증 | CE、ISO |
| 모델 번호 | GE 로텍스 |

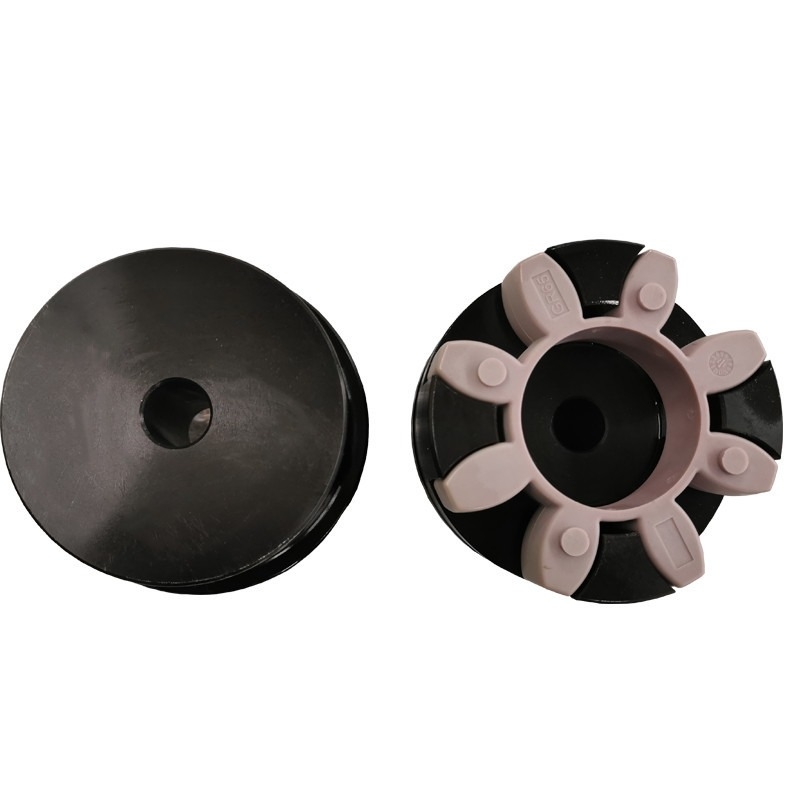

XL GE 로텍스 탄력적 걸톱 원판 카프링, 스파이더 당 98 자주빛 스파이더 결합을 연결하는 로텍스의 같은 유형
특징과 장점
구부러진 걸톱 원판 카프링은 다수의 애플리케이션에서 사용되고 A의 역할을 할 수 있습니다
만능 결합. 구부러진 턱의 기본 디자인은 더 높은 토크를 고려합니다
콤팩트 디자인에서 능력. 구부러진 치아는 더 큰 접촉 면적을 가지고 있습니단
그것에게 높은 토크 용량을 주고, 주변압력을 줄입니다. 그것은 순응할 것입니다
굴대이고 광선이고 각도 샤프트 정렬 오류.
허브는 다음을 포함하여 다양한 재료로 만들어집니다 : 알루미늄, 회색 주철,
강철과 스테인레스 강. 스파이더 요소는 다양한 경도계에 이용할 수 있습니다
우레탄 & 하이트렐에서 선택. 스파이더는 정상 책무 하에 작동할 수 있습니다
충격 하중을 포함하고, 시스템에서 비틀림 진동을 최소화할 수 있는 아주 튼튼하 주기에 대한 순환 조건.
제품 특징
1. 3가지 소편 설계
2. 어떤 주유도 요구하지 않았습니다
3. 변하기 쉬운 경도계
4. 우레탄 요소
5. 어떤 메탈 투 메탈 접촉
6. 높은 토크 용량
7. 변하기 쉬운 허브 재료
| 사이즈 | 타입 | 토크 Tn (N.m) | 최대 속도 [n] (r/min) | 샤프트 홀 DIA 직경 dz | 구멍 길이 Ｌ | Ｄ | Ｄ : | Dz | Ｅ | Ｓ | 관성 모멘트 (Kg-m2) | 체중 (킬로그램) |
| GS19 | XL1 | 34 | 19000 | 6-19-24 | 25 | 40 | 32 | 40 | 16 | 2 | 0.0008 | 0.328 |
| GS24 | XL2 | 120 | 14000 | 8-24-28 | 30 | 55 | 40 | 55 | 18 | 2 | 0.0003 | 0.66 |
| GS28 | XL3 | 320 | 11800 | 10-28-38 | 35 | 65 | 48 | 65 | 20 | 2.5 | 0.0007 | 1.16 |
| GS38 | XL4 | 650 | 9500 | 12-38-45 | 45 | 80 | 66 | 78 | 24 | 3 | 0.002 | 2.27 |
| GS42 | XL5 | 900 | 8000 | 14-42-55 | 50 | 98 | 75 | 94 | 26 | 3 | 0.005 | 3.57 |
| GS48 | XL6 | 1050 | 7100 | 1548-60 | 56 | 105 | 85 | 104 | 28 | 3.5 | 0.008 | 4.80 |
| GS55 | XL7 | 1250 | 6300 | 20-55-70 | 65 | 120 | 98 | 118 | 30 | 4 | 0.016 | 7.37 |
| GS65 | XL8 | 1280 | 5600 | 22~65-75 | 75 | 135 | 115 | 134 | 35 | 4.5 | 0.031 | 10.89 |
| GS75 | XL9 | 2930 | 4750 | 30-75-90 | 85 | 160 | 135 | 158 | 40 | 5 | 0.068 | 17.73 |
| GS90 | XL10 | 7200 | 3750 | 40-90-100 | 100 | 200 | 160 | 180 | 45 | 5.5 | 0.159 | 29.60 |
| GS100 | XL11 | 9900 | 3350 | 50-100-110 | 110 | 225 | 180 | 200 | 50 | 6 | 0.277 | 41 |
| GS110 | XL12 | 12000 | 3000 | 60-110-125 | 120 | 255 | 200 | 230 | 55 | 6.5 | 0.51 | 58.6 |
| XL13 | 15000 | 2650 | 60-125-145 | 140 | 290 | 230 | 265 | 60 | 7 | 1 | 88.4 | |
| XL14 | 22000 | 2360 | 60-140-165 | 155 | 320 | 255 | 300 | 65 | 7.5 | 17 | 120.6 | |
| XL15 | 30000 | 2000 | 80-160-190 | 175 | 370 | 290 | 345 | 75 | 9 | 3.35 | 179.1 | |
| XL16 | 35000 | 1800 | 85-180-220 | 195 | 420 | 325 | 400 | 85 | 10.5 | 6.37 | 261.0 |
