| 원래 장소 | cangzhou、china |
| 브랜드 이름 | jude |
| 인증 | CE、ISO |
| 모델 번호 | Rotex24 XL2 |

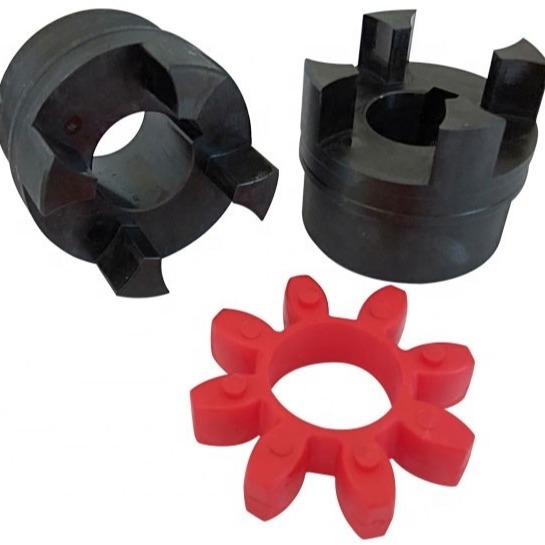

XL2를 연결하는 중국 공급자 탄력적 턱으로부터의 로텍스 턱 플렉시블 커플링 로텍스 24
|
커플링 물질 :
|
C45/40Cr/42CrMo
|
|
색 :
|
이용 가능한 어떠한 색
|
|
스파이더 삽입물 :
|
GR14-GR140
|
|
거미 물질 :
|
PU
|
|
분류하세요 :
|
XL1-XL16/ROTEX 19-로텍스 110
|
|
포장되는 것 :
|
경우, 나무 상자, 또는 고객의 요구로서.
|
|
미니 사이즈
|
XL1
|
ROTEX19
|
가장 큰 크기
|
XL16
|
ROTEX110
|
|
Ｄ
|
40
|
40
|
Ｄ
|
420
|
255
|
|
길이
|
96
|
96
|
길이
|
475
|
295
|
| 사이즈 | 타입 | 토크 Tn (N.m) | 최대 속도 [n] (r/min) | 샤프트 홀 DIA 직경 dz | 구멍 길이 Ｌ | Ｄ | Ｄ : | Dz | Ｅ | Ｓ | 관성 모멘트 (Kg-m2) | 체중 (킬로그램) |
| GS19 | XL1 | 34 | 19000 | 6-19-24 | 25 | 40 | 32 | 40 | 16 | 2 | 0.0008 | 0.328 |
| GS24 | XL2 | 120 | 14000 | 8-24-28 | 30 | 55 | 40 | 55 | 18 | 2 | 0.0003 | 0.66 |
| GS28 | XL3 | 320 | 11800 | 10-28-38 | 35 | 65 | 48 | 65 | 20 | 2.5 | 0.0007 | 1.16 |
| GS38 | XL4 | 650 | 9500 | 12-38-45 | 45 | 80 | 66 | 78 | 24 | 3 | 0.002 | 2.27 |
| GS42 | XL5 | 900 | 8000 | 14-42-55 | 50 | 98 | 75 | 94 | 26 | 3 | 0.005 | 3.57 |
| GS48 | XL6 | 1050 | 7100 | 1548-60 | 56 | 105 | 85 | 104 | 28 | 3.5 | 0.008 | 4.80 |
| GS55 | XL7 | 1250 | 6300 | 20-55-70 | 65 | 120 | 98 | 118 | 30 | 4 | 0.016 | 7.37 |
| GS65 | XL8 | 1280 | 5600 | 22~65-75 | 75 | 135 | 115 | 134 | 35 | 4.5 | 0.031 | 10.89 |
| GS75 | XL9 | 2930 | 4750 | 30-75-90 | 85 | 160 | 135 | 158 | 40 | 5 | 0.068 | 17.73 |
| GS90 | XL10 | 7200 | 3750 | 40-90-100 | 100 | 200 | 160 | 180 | 45 | 5.5 | 0.159 | 29.60 |
| GS100 | XL11 | 9900 | 3350 | 50-100-110 | 110 | 225 | 180 | 200 | 50 | 6 | 0.277 | 41 |
| GS110 | XL12 | 12000 | 3000 | 60-110-125 | 120 | 255 | 200 | 230 | 55 | 6.5 | 0.51 | 58.6 |
| XL13 | 15000 | 2650 | 60-125-145 | 140 | 290 | 230 | 265 | 60 | 7 | 1 | 88.4 | |
| XL14 | 22000 | 2360 | 60-140-165 | 155 | 320 | 255 | 300 | 65 | 7.5 | 17 | 120.6 | |
| XL15 | 30000 | 2000 | 80-160-190 | 175 | 370 | 290 | 345 | 75 | 9 | 3.35 | 179.1 | |
| XL16 | 35000 | 1800 | 85-180-220 | 195 | 420 | 325 | 400 | 85 | 10.5 | 6.37 | 261.0 |
