| 원래 장소 | cangzhou、china |
| 브랜드 이름 | jude |
| 인증 | CE、ISO |
| 모델 번호 | Rotex75 Gr75 XL9 |
제품 특징
1. 3가지 소편 설계
2. 어떤 주유도 요구하지 않았습니다
3. 변하기 쉬운 경도계
4. 우레탄 요소
5. 어떤 메탈 투 메탈 접촉
6. 높은 토크 용량
7. 변하기 쉬운 허브 재료
특징과 장점

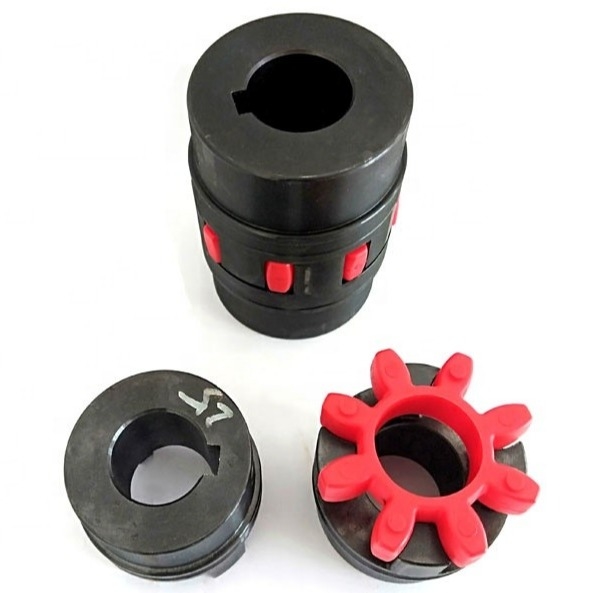

구부러진 걸톱 원판 카프링은 다수의 애플리케이션에서 이용되고 A의 역할을 할 수 있습니다
만능 결합. 구부러진 턱의 기본 디자인은 더 높은 토크를 고려합니다
콤팩트 디자인에서 능력. 구부러진 치아는 더 큰 접촉 면적을 가지고 있습니단
그것에게 높은 토크 용량을 주고, 주변압력을 줄입니다. 그것은 순응할 것입니다
굴대이고 광선이고 각도 샤프트 정렬 오류.
허브는 다음을 포함하여 다양한 재료로 만들어집니다 : 알루미늄, 회색 주철,
강철과 스테인레스 강. 스파이더 요소는 다양한 경도계에 이용할 수 있습니다
우레탄 & 하이트렐에서 선택. 스파이더는 정상 책무 하에 작동할 수 있습니다
충격 하중을 포함하고, 최소로 할 수 있는 아주 튼튼하 사이클에 대한 순환 조건
시스템에서 비틀림 진동.
애플리케이션
주로 자재, 전력, 통신, 섬유와 교통부를 구축하면서, 마이닝 야금술, 시멘트, 화학, 건설에 사용했습니다.
다음으로서 그와 같습니다 :
컨베이어 : 벨트 conveyor.AFC 컨베이어.체인 컨베이어.스크류 건베이어.
펌프 : 물 펌프, 오일 펌프, 이수펌프, 등
펼쳐지세요 : 통풍기, 통풍기, 보일러 팬, 기타 등등
굴삭기 : 버킷 굴착기. 바가지 회전식 굴착기.버켓 휠 스택커 레크레이마.
목을 길게 빼세요 : 타워 크레인.갠트리 크레인.브리지 크레인.
다른 사람 : 다양한 승강기.보습 채탄기.볼 mill.Crusher.Recreation 기계.
믹서 장비.원심 분리기. 만들고 있는 Washer.Leather는 machine.machine
공원 유원지 믹서 신선기.압출기, 보일러의 찌꺼기 분쇄기.
플라스틱 공급 장치.충돌 흡용시 기계, 기타 등등.
| 사이즈 | 타입 | 토크 Tn (N.m) | 최대 속도 [n] (r/min) | 샤프트 홀 DIA 직경 dz | 구멍 길이 Ｌ | Ｄ | Ｄ : | Dz | Ｅ | Ｓ | 관성 모멘트 (Kg-m2) | 체중 (킬로그램) |
| GS19 | XL1 | 34 | 19000 | 6-19-24 | 25 | 40 | 32 | 40 | 16 | 2 | 0.0008 | 0.328 |
| GS24 | XL2 | 120 | 14000 | 8-24-28 | 30 | 55 | 40 | 55 | 18 | 2 | 0.0003 | 0.66 |
| GS28 | XL3 | 320 | 11800 | 10-28-38 | 35 | 65 | 48 | 65 | 20 | 2.5 | 0.0007 | 1.16 |
| GS38 | XL4 | 650 | 9500 | 12-38-45 | 45 | 80 | 66 | 78 | 24 | 3 | 0.002 | 2.27 |
| GS42 | XL5 | 900 | 8000 | 14-42-55 | 50 | 98 | 75 | 94 | 26 | 3 | 0.005 | 3.57 |
| GS48 | XL6 | 1050 | 7100 | 1548-60 | 56 | 105 | 85 | 104 | 28 | 3.5 | 0.008 | 4.80 |
| GS55 | XL7 | 1250 | 6300 | 20-55-70 | 65 | 120 | 98 | 118 | 30 | 4 | 0.016 | 7.37 |
| GS65 | XL8 | 1280 | 5600 | 22~65-75 | 75 | 135 | 115 | 134 | 35 | 4.5 | 0.031 | 10.89 |
| GS75 | XL9 | 2930 | 4750 | 30-75-90 | 85 | 160 | 135 | 158 | 40 | 5 | 0.068 | 17.73 |
| GS90 | XL10 | 7200 | 3750 | 40-90-100 | 100 | 200 | 160 | 180 | 45 | 5.5 | 0.159 | 29.60 |
| GS100 | XL11 | 9900 | 3350 | 50-100-110 | 110 | 225 | 180 | 200 | 50 | 6 | 0.277 | 41 |
| GS110 | XL12 | 12000 | 3000 | 60-110-125 | 120 | 255 | 200 | 230 | 55 | 6.5 | 0.51 | 58.6 |
| XL13 | 15000 | 2650 | 60-125-145 | 140 | 290 | 230 | 265 | 60 | 7 | 1 | 88.4 | |
| XL14 | 22000 | 2360 | 60-140-165 | 155 | 320 | 255 | 300 | 65 | 7.5 | 17 | 120.6 | |
| XL15 | 30000 | 2000 | 80-160-190 | 175 | 370 | 290 | 345 | 75 | 9 | 3.35 | 179.1 | |
| XL16 | 35000 | 1800 | 85-180-220 | 195 | 420 | 325 | 400 | 85 | 10.5 | 6.37 | 261.0 |
난피 현 쥬드 전송 장비 제조 Co., Ltd．는 조사와 생산 결합을 전문으로 한 기업입니다. 또한 우리는 신제품과 벌크 제조를 개발할 수 있습니다. 결합에서 풍부한 경험, 전문적 R&D 팀과 다양한 장비와 함께, 그것은 우수한 조건을 가지고에게 당신의 다른 요건을 충족시킵니다.
회사 주요 생산물은 다음과 같습니다 : 광선 일래스틱 커플링, 티레드 결합, 자재 계수, 드럼 기어 커플링, 플움 플로워 형태 일래스틱 커플링, 고정 커플링 올덤 커플링, 롤러 체인 커플링과 같은 단어의 도처에서 기계 산업을 위한 모든 종류의 결합, 기둥 탄성 슬리브 핀 결합, 탄력 있는 맞춤 핀, 탄력 있는 은못 핀 결합, 펌프 축 이음, 등을 연결한 다이아 결합..
우리의 기업들의 개념은 품질에 생생하고, 명예 위에서 발전합니다. 결합은 고급 품질, 낮은 가격, 완전한 제품 모델들이라는 유리한 입장에 있습니다.우리의 회사는 당신의 최상의 선택일 것이고 우리가 당신과 협력할 것을 고대합니다.
