| 원래 장소 | cangzhou、china |
| 브랜드 이름 | jude |
| 인증 | CE、ISO |
| 모델 번호 | JMIIJ |
애플리케이션

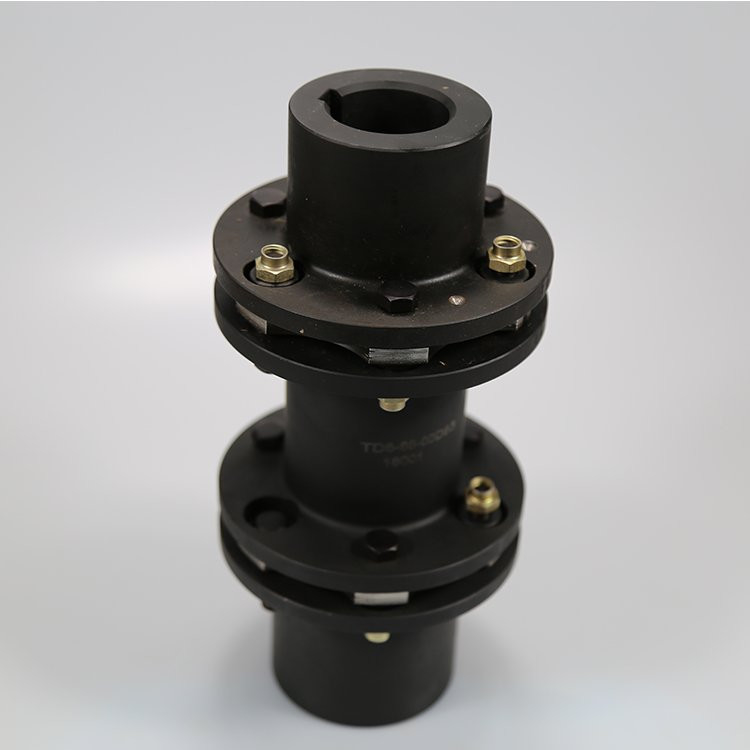

가요성 다아아프램 결합은 널리 야금학, 철강 굴리기, 광산, 화학 산업, 조선, 펌프, 블로어 팬과 다른 산업에서 사용될 수 있습니다.
장점
1. 가요성 다아아프램 결합은 단순 구조를 가지고 하나가 디스어셈블링 없이 직접적으로 그것을 조사할 수 있습니다.
2. 단순 구조로, 탄력적 격판 결합은 모이고 분해대서 편리합니다.
3. 그것은 높은 비틂강성과 제로번 회전을 가지고 있습니다.
| 사이즈 | 토크 Tn KN.m | 맥스 토크 KN.m | (n) 분 Ｒ /를 가속시키세요 | 구멍 Ｄ | 길이 | Ｄ | D1 | D2 | 라이민 | Ｔ | L1min 체중 킬로그램 | 체중 킬로그램 | |
| L,L1 | Ｌ | ||||||||||||
| JMIIJ1 | 0.063 | 0.1 | 9300 | 20-38 | 38-82 | 40 | 92 | 53 | 45 | 70 | 8±0.2 | 2 | 1.4 |
| JMIIJ2 | 0.1 | 0.2 | 8400 | 25-45 | 44-112 | 45 | 102 | 63 | 45 | 80 | 8±0.2 | 2.9 | 2.1 |
| JMIIJ3 | 0.25 | 0.4 | 6700 | 30-55 | 60-112 | 55 | 128 | 77 | 76 | 96 | 11±0.3 | 5.7 | 4.2 |
| JMIIJ4 | 0.5 | 0.8 | 5900 | 35-65 | 60-142 | 65 | 145 | 91 | 76 | 116 | 11±0.3 | 8.5 | 6.4 |
| JMIIJ5 | 0.8 | 1.25 | 5100 | 40-75 | 84-142 | 75 | 168 | 105 | 102 | 136 | 14±0.3 | 12.5 | 9.6 |
| JMIIJ6 | 1.25 | 2 | 4750 | 45-80 | 84-172 | 80 | 180 | 112 | 102 | 140 | 15±0.4 | 16.5 | 12.5 |
| JMIIJ7 | 2 | 3.15 | 4300 | 50-85 | 84-172 | 80 | 200 | 120 | 114 | 140 | 15±0.4 | 21 | 15.5 |
| JMIIJ8 | 2.5 | 4 | 4200 | 55-85 | 84-172 | 80 | 205 | 120 | 114 | 140 | 20±0.4 | 23 | 16.5 |
| JMIIJ9 | 3.15 | 5 | 4000 | 55-90 | 84-172 | 90 | 215 | 128 | 127 | 160 | 20±0.4 | 27 | 19.5 |
| JMIIJ10 | 4 | 6.3 | 3650 | 60-95 | 107-172 | 100 | 235 | 132 | 127 | 170 | 23±0.5 | 36 | 25 |
| JMIIJ11 | 5 | 8 | 3400 | 60-100 | 107-212 | 100 | 250 | 145 | 140 | 170 | 23±0.5 | 42 | 30 |
| JMIIJ12 | 6.3 | 10 | 3200 | 60-110 | 107-212 | 110 | 270 | 155 | 140 | 190 | 23±0.5 | 50 | 36 |
| JMIIJ13 | 8 | 12.5 | 2850 | 60-110 | 107-212 | 115 | 300 | 162 | 165 | 200 | 27±0.6 | 66 | 45 |
| JMIIJ14 | 10 | 16 | 2700 | 70-125 | 107-212 | 125 | 320 | 176 | 165 | 220 | 27±0.6 | 78 | 55 |
| JMIIJ15 | 12.5 | 20 | 2450 | 75-130 | 107-252 | 140 | 350 | 186 | 165 | 240 | 32±0.7 | 110 | 75 |
| JMIIJ16 | 16 | 25 | 2300 | 80-140 | 132-252 | 145 | 370 | 203 | 219 | 250 | 32±0.7 | 125 | 85 |
| JMIIJ17 | 20 | 31.5 | 2150 | 90-160 | 132-302 | 165 | 400 | 230 | 219 | 290 | 32±0.7 | 160 | 115 |
| JMIIJ18 | 25 | 40 | 1950 | 100-170 | 167-302 | 175 | 440 | 245 | 219 | 300 | 38±0.9 | 220 | 150 |
| JMIIJ19 | 31.5 | 50 | 1850 | 100-180 | 167-302 | 185 | 460 | 260 | 267 | 320 | 38±0.9 | 245 | 170 |
| JMIIJ20 | 35.5 | 56 | 1800 | 120-200 | 167-352 | 200 | 480 | 280 | 267 | 350 | 38±0.9 | 275 | 200 |
| JMIIJ21 | 40 | 63 | 1700 | 120-200 | 167-352 | 210 | 500 | 295 | 267 | 370 | 38±0.9 | 320 | 230 |
| JMIIJ22 | 50 | 80 | 1600 | 140-220 | 202-352 | 220 | 540 | 310 | 299 | 380 | 44±1 | 400 | 275 |
| JMIIJ23 | 63 | 100 | 1450 | 140-240 | 202-410 | 240 | 600 | 335 | 356 | 410 | 50±1.2 | 560 | 380 |
| JMIIJ24 | 80 | 125 | 1400 | 160-250 | 242-410 | 255 | 620 | 350 | 356 | 440 | 50±1.2 | 620 | 410 |
| JMIIJ25 | 90 | 140 | 1300 | 180-280 | 242-470 | 275 | 660 | 385 | 356 | 480 | 50±1.2 | 740 | 510 |
| JMIIJ26 | 112 | 180 | 1200 | 190-300 | 242-270 | 295 | 720 | 410 | 406 | 510 | 60±1.4 | 970 | 620 |
| JMIIJ27 | 140 | 200 | 1150 | 220-320 | 282-470 | 300 | 740 | 420 | 406 | 520 | 60±1.4 | 1050 | 680 |
| JMIIJ28 | 160 | 224 | 1100 | 240-300 | 330-470 | 320 | 770 | 450 | 457 | 560 | 60±1.4 | 1200 | 780 |
난피 현 쥬드 전송 장비 제조 Co., Ltd．는 조사와 생산 결합을 전문으로 한 기업입니다. 또한 우리는 신제품과 벌크 제조를 개발할 수 있습니다. 결합에서 풍부한 경험, 전문적 R&D 팀과 다양한 장비와 함께, 그것은 우수한 조건을 가지고에게 당신의 다른 요건을 충족시킵니다.
회사 주요 생산물은 다음과 같습니다 : 광선 일래스틱 커플링, 티레드 결합, 자재 계수, 드럼 기어 커플링, 플움 플로워 형태 일래스틱 커플링, 고정 커플링 올덤 커플링, 롤러 체인 커플링과 같은 단어의 도처에서 기계 산업을 위한 모든 종류의 결합, 기둥 탄성 슬리브 핀 결합, 탄력 있는 맞춤 핀, 탄력 있는 은못 핀 결합, 펌프 축 이음, 등을 연결한 다이아 결합..
우리의 기업들의 개념은 품질에 생생하고, 명예 위에서 발전합니다. 결합은 고급 품질, 낮은 가격, 완전한 제품 모델들이라는 유리한 입장에 있습니다.우리의 회사는 당신의 최상의 선택일 것이고 우리가 당신과 협력할 것을 고대합니다.
