| 원래 장소 | cangzhou、china |
| 브랜드 이름 | jude |
| 인증 | CE、ISO |
| 모델 번호 | 단일의 다이어프램 결합 |

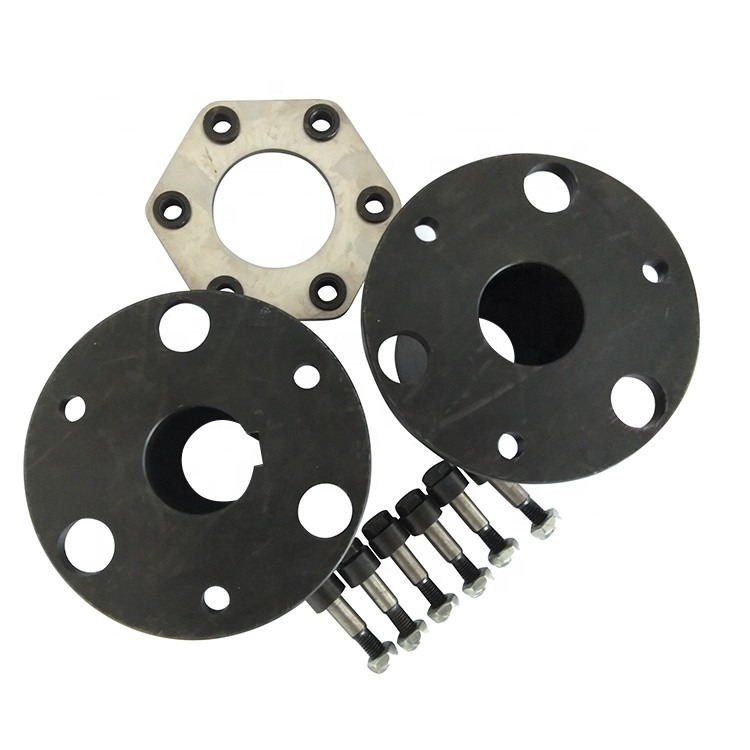

다이아 결합은 교대로 볼트에 의해 결합의 2 절반에 연결되는 다이아 (스테인레스 강판)의 여러 단체들로 구성됩니다. 진동판의 각 그룹은 여러 조각들을 쌓아 올림으로써 형성됩니다. 조각. 진동판 결합은 진동판의 탄성 변형으로 연결된 2 샤프트의 상대 변위를 보상합니다. 그것은 강한 금속 부품과 고성능 플렉시블 커플링입니다. 그것은 기름을 칠 필요가 없습니다. 그것은 소형 구조, 고강도와 긴 서비스 라이프를 가집니다. 어떤 회전도, 온도와 기름 오염에 의해 영향을 받지 않습니다, 그것을 금이 가게 하지 않고 내산성, 내알칼리성과 부식 방지의 특성을 가지고, 고온, 고속도와 부식 매질 근무 조건에 축계 전송에 적합합니다.
진동판 결합은 제조 오류, 장착오차, 부하를 견디는 변형과 온도 상승 변화의 영향으로 인해 메인 모터와 구동 모터 사이의 굴대이고 광선이고 각도 벌충을 보상할 수 있습니다. 진동판 결합은 금속 탄성 요소의 플렉시블 커플링입니다. 그것은 토크를 전하기 위해 주요하고 종속적 모터를 연결시키기 위해 금속 결합 진동판에 의존합니다. 그것은 튐성 진동 저감, 어떤 소음과 어떤 주유라는 유리한 입장에 있지 않습니다. 결합과 일반적 결합을 위한 이상적 제품.
|
전력 전송 |
0.1 - 70 MW |
|
속도 |
최고 80 000까지 rpm |
|
토크 |
최고 1 500 000까지 Nm |
|
설계 모델들 |
단일의 다이어프램 이중 격판 |
|
접속 형태 |
안쪽 허브 외부 허브 플랜지 |
|
다이아 소매 기둥 |
볼트로 체결됩니다 |
| 사이즈 | 토크 | 맥스 토크 | 속도 | 구멍 | 길이 | Ｄ | 트위스트 | Ｔ | 불활동 | Ｍ | |||
| Tn | Tmax | [n] | Ｄ | Ｃ | 나 | / kg ≈ | |||||||
| /N·m | /N·m | /r·min | (H7) | Ｙ 타입 | Ｊ, J1, | Ｌ는 추천했습니다 | /N·m·rad-1 | kg·m2 ≈ | |||||
| 타입 Ｚ | |||||||||||||
| Ｌ | Ｌ | L1 | |||||||||||
| JMI1 | 25 | 80 | 6000 | 14 | 32 | - | J1 27 Z1 20 | 35 | 90 | 1 × 104 | 8.8 | 0.0007 | 1 |
| 16, 18, 19 | 42 | 30 | |||||||||||
| 20, 22 | 52 | 38 | |||||||||||
| JMI2 | 63 | 180 | 5000 | 18, 19 | 42 | - | 30 | 45 | 100 | 1.4 × 104 1.4 × 104 | 9.5 | 0.001 | 1.3 |
| 20, 22, 24 | 52 | 38 | |||||||||||
| 25 | 62 | 44 | |||||||||||
| JMI3 | 100 | 315 | 5000 | 20, 22, 24 | 52 | - | 38 | 50 | 120 | 1.87 × 104 | 11 | 0.0024 | 2.3 |
| 25, 28 | 62 | 44 | |||||||||||
| 30 | 82 | 60 | |||||||||||
| JMI4 | 160 | 500 | 4500 | 24 | 52 | - | 38 | 55 | 130 | 3.12 × 104 3.12 × 104 | 12.5 | 0.0037 | 3.3 |
| 25, 28 | 62 | 44 | |||||||||||
| 30, 32, 35 | 82 | 60 | |||||||||||
| JMI5 | 250 | 710 | 4000 | 28 | 62 | - | 44 | 60 | 150 | 4.32 × 104 | 14 | 0.0083 | 5.3 |
| 30-32-35 | 82 | 60 | |||||||||||
| 40 | 112 | 84 | |||||||||||
| JMI6 | 400 | 1120 | 3600 | 32, 35, 38 | 82 | 82 | 60 | 65 | 170 | 6.88 × 104 | 15.5 | 0.0159 | 8.7 |
| 40, 42, 45 | 112 | - | 84 | ||||||||||
| , 48, 50 | |||||||||||||
| JMI7 | 630 | 1800 | 3000 | 40, 42 | 112 | 112 | 84 | 70 | 210 | 10.35 × 104 | 19 | 0.0432 | 14.3 |
| 45, 45, 50 | - | ||||||||||||
| , 55, 56 | |||||||||||||
| 60 | 142 | 107 | |||||||||||
| JMI8 | 1000 | 2500 | 2800 | 45, 48 | 112 | 112 | 84 | 80 | 240 | 16.11 × 104 16.11 × 104 | 22.5 | 0.0879 | 22 |
| 50, 55, 56 | - | ||||||||||||
| 60-63-65 | 142 | 107 | |||||||||||
| JMI9 | 1600 | 4000 | 2500 | 55, 56 | 112 | 112 | 84 | 85 | 260 | 26.17 × 104 | 24 | 0.1415 | 29 |
| 60, 63, 65 | 142 | - | 107 | ||||||||||
| , 70, 71, 75 | |||||||||||||
| 80 | 172 | 132 | |||||||||||
| JMI10 | 2500 | 6300 | 2000 | 63, 65, 70 | 142 | 142 | 107 | 90 | 280 | 7.88 × 104 | 17 | 0.2974 | 52 |
| , 71, 75 | |||||||||||||
| 80-85-90 | 172 | - | 132 | ||||||||||
| JMI11 | 4000 | 9000 | 1800 | 75 | 142 | 142 | 107 | 95 | 300 | 10.49 × 104 | 19.5 | 0.4782 | 69 |
| 80-85-90 | 172 | - | 132 | ||||||||||
| 100, 110 | 212 | 167 | |||||||||||
| JMI12 | 6300 | 12500 | 1600 | 90, 95 | 172 | - | 132 | 120 | 340 | 14.07 × 104 14.07 × 104 | 23 | 0.8067 | 94 |
| 100, 110 | 212 | 167 | |||||||||||
| , 120, 125 | |||||||||||||
| JMI13 | 10000 | 18000 | 1400 | 100, 110 | 212 | - | 167 | 135 | 380 | 19.23 × 104 | 28 | 1.7053 | 128 |
| , 120, 125 | |||||||||||||
| 130, 140 | 252 | 202 | |||||||||||
| JMI14 | 16000 | 28000 | 1200 | 120, 125 | 212 | - | 167 | 150 | 420 | 30.01 × 104 | 31 | 2.6832 | 184 |
| 130, 140, 150 | 252 | 202 | |||||||||||
| 160 | 302 | 242 | |||||||||||
| JMI15 | 25000 | 40000 | 1120 | 140, 150 | 252 | - | 202 | 180 | 480 | 47.46 × 104 | 37.5 | 4.8015 | 263 |
| 160, 170, 180 | 302 | 242 | |||||||||||
| JMI16 | 40000 | 56000 | 1000 | 160, 170, 180 | 302 | - | 242 | 200 | 560 | 68.09 × 104 | 41 | 9.4118 | 384 |
| 190, 200 | 352 | 282 | |||||||||||
| JMI17 | 63000 | 80000 | 900 | 190, 200, 220 | 352 | - | 282 | 220 | 630 | 101.3 × 104 | 47 | 18.3753 | 561 |
| 240 | 410 | 330 | |||||||||||
| JMI18 | 100000 | 125000 | 800 | 220 | 352 | - | 282 | 250 | 710 | 161.4 × 104 | 54.5 | 28.2033 | 723 |
| 240, 250, 260 | 410 | 330 | |||||||||||
| JMI19 | 160000 | 200000 | 700 | 250, 260 | 410 | - | 330 | 280 | 800 | 79.3 × 104 | 48 | 66.5813 | 1267 |
| 280,300,320 | 470 | 380 | |||||||||||
난피 현 쥬드 전송 장비 제조 Co., Ltd．는 조사와 생산 결합을 전문으로 한 기업입니다. 또한 우리는 신제품과 벌크 제조를 개발할 수 있습니다. 결합에서 풍부한 경험, 전문적 R&D 팀과 다양한 장비와 함께, 그것은 우수한 조건을 가지고에게 당신의 다른 요건을 충족시킵니다.
회사 주요 생산물은 다음과 같습니다 : 광선 일래스틱 커플링, 티레드 결합, 자재 계수, 드럼 기어 커플링, 플움 플로워 형태 일래스틱 커플링, 고정 커플링 올덤 커플링, 롤러 체인 커플링과 같은 단어의 도처에서 기계 산업을 위한 모든 종류의 결합, 기둥 탄성 슬리브 핀 결합, 탄력 있는 맞춤 핀, 탄력 있는 은못 핀 결합, 펌프 축 이음, 등을 연결한 다이아 결합..
우리의 기업들의 개념은 품질에 생생하고, 명예 위에서 발전합니다. 결합은 고급 품질, 낮은 가격, 완전한 제품 모델들이라는 유리한 입장에 있습니다.우리의 회사는 당신의 최상의 선택일 것이고 우리가 당신과 협력할 것을 고대합니다.
