| 원래 장소 | cangzhou、china |
| 브랜드 이름 | jude |
| 인증 | CE、ISO |
| 모델 번호 | JMIIJ |

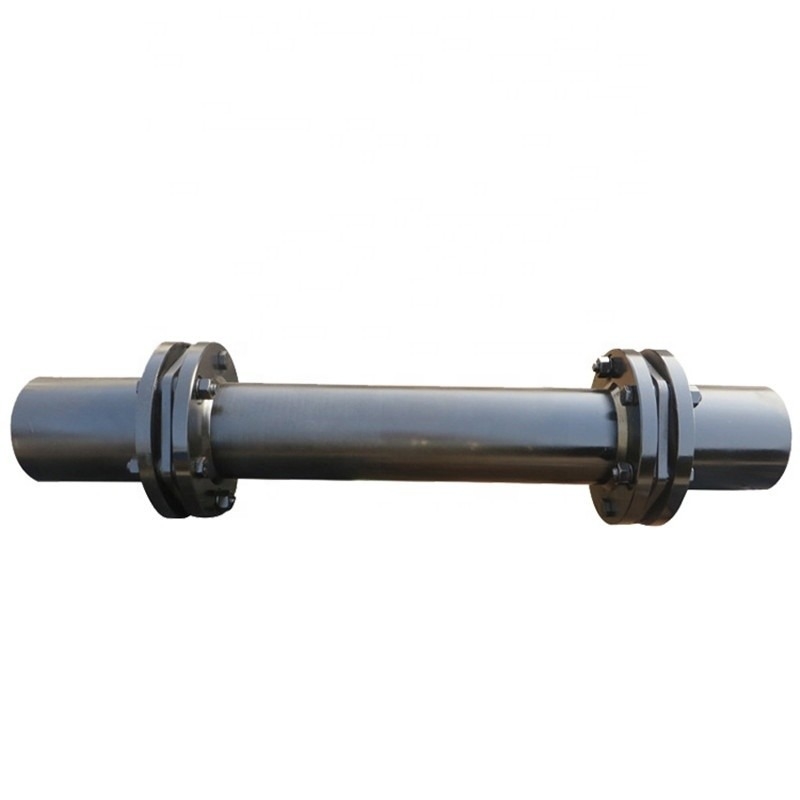

1. 축 방향 보상 능력은 기어 커플링과 비교하여 강합니다. 각변위는 두배로 될 수 있습니다.가요성, 굴대, 광선의와 각변위를 허락합니다.
2. 그것은 명백한 감쇄 효과, 어떤 소음, 어떤 웨어도 가지고 있지 않습니다.
3. 고온 (- 80+300)에 적응하세요.가옥한 환경에서 일할 수 있습니다.그리고 영향, 진동 환경에서 안전한 운영.
4. 고 투과율 효율, 최고 99.86%.특히 매체와 고속도 전력 전송에 적합합니다.
5. 모이고 분해되도록 쉬운 단순 구조, 경량의, 작은 사이즈.어떤 주유도 요구되지 않습니다.
6. 정확하게 하락없이 작동하면서, 속도를 이동시키고 정밀 기계의 전송을 위해 사용될 수 있습니다.
| 사이즈 | 토크 Tn KN.m | 맥스 토크 KN.m | (n) 분 Ｒ /를 가속시키세요 | 구멍 Ｄ | 길이 | Ｄ | D1 | D2 | 라이민 | Ｔ | L1min 체중 킬로그램 | 체중 킬로그램 | |
| L,L1 | Ｌ | ||||||||||||
| JMIIJ1 | 0.063 | 0.1 | 9300 | 20-38 | 38-82 | 40 | 92 | 53 | 45 | 70 | 8±0.2 | 2 | 1.4 |
| JMIIJ2 | 0.1 | 0.2 | 8400 | 25-45 | 44-112 | 45 | 102 | 63 | 45 | 80 | 8±0.2 | 2.9 | 2.1 |
| JMIIJ3 | 0.25 | 0.4 | 6700 | 30-55 | 60-112 | 55 | 128 | 77 | 76 | 96 | 11±0.3 | 5.7 | 4.2 |
| JMIIJ4 | 0.5 | 0.8 | 5900 | 35-65 | 60-142 | 65 | 145 | 91 | 76 | 116 | 11±0.3 | 8.5 | 6.4 |
| JMIIJ5 | 0.8 | 1.25 | 5100 | 40-75 | 84-142 | 75 | 168 | 105 | 102 | 136 | 14±0.3 | 12.5 | 9.6 |
| JMIIJ6 | 1.25 | 2 | 4750 | 45-80 | 84-172 | 80 | 180 | 112 | 102 | 140 | 15±0.4 | 16.5 | 12.5 |
| JMIIJ7 | 2 | 3.15 | 4300 | 50-85 | 84-172 | 80 | 200 | 120 | 114 | 140 | 15±0.4 | 21 | 15.5 |
| JMIIJ8 | 2.5 | 4 | 4200 | 55-85 | 84-172 | 80 | 205 | 120 | 114 | 140 | 20±0.4 | 23 | 16.5 |
| JMIIJ9 | 3.15 | 5 | 4000 | 55-90 | 84-172 | 90 | 215 | 128 | 127 | 160 | 20±0.4 | 27 | 19.5 |
| JMIIJ10 | 4 | 6.3 | 3650 | 60-95 | 107-172 | 100 | 235 | 132 | 127 | 170 | 23±0.5 | 36 | 25 |
| JMIIJ11 | 5 | 8 | 3400 | 60-100 | 107-212 | 100 | 250 | 145 | 140 | 170 | 23±0.5 | 42 | 30 |
| JMIIJ12 | 6.3 | 10 | 3200 | 60-110 | 107-212 | 110 | 270 | 155 | 140 | 190 | 23±0.5 | 50 | 36 |
| JMIIJ13 | 8 | 12.5 | 2850 | 60-110 | 107-212 | 115 | 300 | 162 | 165 | 200 | 27±0.6 | 66 | 45 |
| JMIIJ14 | 10 | 16 | 2700 | 70-125 | 107-212 | 125 | 320 | 176 | 165 | 220 | 27±0.6 | 78 | 55 |
| JMIIJ15 | 12.5 | 20 | 2450 | 75-130 | 107-252 | 140 | 350 | 186 | 165 | 240 | 32±0.7 | 110 | 75 |
| JMIIJ16 | 16 | 25 | 2300 | 80-140 | 132-252 | 145 | 370 | 203 | 219 | 250 | 32±0.7 | 125 | 85 |
| JMIIJ17 | 20 | 31.5 | 2150 | 90-160 | 132-302 | 165 | 400 | 230 | 219 | 290 | 32±0.7 | 160 | 115 |
| JMIIJ18 | 25 | 40 | 1950 | 100-170 | 167-302 | 175 | 440 | 245 | 219 | 300 | 38±0.9 | 220 | 150 |
| JMIIJ19 | 31.5 | 50 | 1850 | 100-180 | 167-302 | 185 | 460 | 260 | 267 | 320 | 38±0.9 | 245 | 170 |
| JMIIJ20 | 35.5 | 56 | 1800 | 120-200 | 167-352 | 200 | 480 | 280 | 267 | 350 | 38±0.9 | 275 | 200 |
| JMIIJ21 | 40 | 63 | 1700 | 120-200 | 167-352 | 210 | 500 | 295 | 267 | 370 | 38±0.9 | 320 | 230 |
| JMIIJ22 | 50 | 80 | 1600 | 140-220 | 202-352 | 220 | 540 | 310 | 299 | 380 | 44±1 | 400 | 275 |
| JMIIJ23 | 63 | 100 | 1450 | 140-240 | 202-410 | 240 | 600 | 335 | 356 | 410 | 50±1.2 | 560 | 380 |
| JMIIJ24 | 80 | 125 | 1400 | 160-250 | 242-410 | 255 | 620 | 350 | 356 | 440 | 50±1.2 | 620 | 410 |
| JMIIJ25 | 90 | 140 | 1300 | 180-280 | 242-470 | 275 | 660 | 385 | 356 | 480 | 50±1.2 | 740 | 510 |
| JMIIJ26 | 112 | 180 | 1200 | 190-300 | 242-270 | 295 | 720 | 410 | 406 | 510 | 60±1.4 | 970 | 620 |
| JMIIJ27 | 140 | 200 | 1150 | 220-320 | 282-470 | 300 | 740 | 420 | 406 | 520 | 60±1.4 | 1050 | 680 |
| JMIIJ28 | 160 | 224 | 1100 | 240-300 | 330-470 | 320 | 770 | 450 | 457 | 560 | 60±1.4 | 1200 | 780 |
난피 현 쥬드 전송 장비 제조 Co., Ltd．는 조사와 생산 결합을 전문으로 한 기업입니다. 또한 우리는 신제품과 벌크 제조를 개발할 수 있습니다. 결합에서 풍부한 경험, 전문적 R&D 팀과 다양한 장비와 함께, 그것은 우수한 조건을 가지고에게 당신의 다른 요건을 충족시킵니다.
회사 주요 생산물은 다음과 같습니다 : 광선 일래스틱 커플링, 티레드 결합, 자재 계수, 드럼 기어 커플링, 플움 플로워 형태 일래스틱 커플링, 고정 커플링 올덤 커플링, 롤러 체인 커플링과 같은 단어의 도처에서 기계 산업을 위한 모든 종류의 결합, 기둥 탄성 슬리브 핀 결합, 탄력 있는 맞춤 핀, 탄력 있는 은못 핀 결합, 펌프 축 이음, 등을 연결한 다이아 결합..
우리의 기업들의 개념은 품질에 생생하고, 명예 위에서 발전합니다. 결합은 고급 품질, 낮은 가격, 완전한 제품 모델들이라는 유리한 입장에 있습니다.우리의 회사는 당신의 최상의 선택일 것이고 우리가 당신과 협력할 것을 고대합니다.
