| 원래 장소 | cangzhou、china |
| 브랜드 이름 | jude |
| 인증 | CE、ISO |
| 모델 번호 | JMI 단일 디스크 |

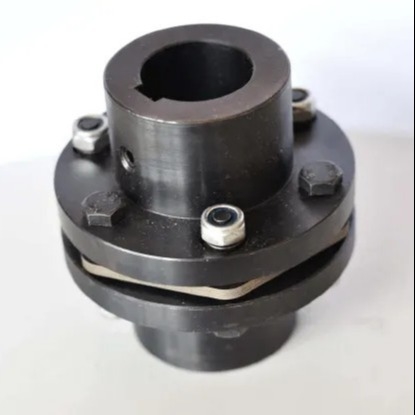

JMII 탄력적 격판 결합은 JM 시리즈 진동판 결합에 속합니다. 그들은 다이아 (스테인레스 강 가는 왜곡)의 여러 단체들로 구성되고 볼트가 결합의 2 절반에 의해서 짜맞추어집니다. 각각 진동판은 여러 시트로 구성됩니다. 진동판은 상이한 모양으로 커넥팅 로드식과 전체 모양으로 분할됩니다. 그것의 탄성 변형은 2 감원의 상대 변위를 충족시키는데 사용되고 그것이 금속 탄성 요소의 고성능 플렉시블 커플링입니다. 어떤 주유, 소형 구조, 고강도, 긴 서비스 라이프, 어떤 회전 유격, 온도에 미치는 어떤 영향과 기름 오염, 그것이 내산성, 내알칼리성과 부식 저항성의 특성을 가집니다.
축부호기 단계 모토를 위한 우레 진동판 가요성 축 이음
1. 고토크 강성이 정확하게 샤프트의 회전을 제어할 수 있고고 정밀도 제어를 수행할 수 있습니다
2. 서보기구와 스테핑 모터를 위해 설계됩니다
3. 정부 회전을 위해 일반적인 샤프트와 슬리브 접속 사이의 어떤 격차
4. 고속 동작에 적합한 저관성
5. 다이아는 우수한 내피로성과 스프링 강철로 만들어집니다
|
모델 |
명목상 토르케킨 /N.m |
최대 회전력 |
|
|
샤프트 홀 길이 |
Ｄ |
D1 |
Ｔ |
토셔널 강성도 |
중량 |
관성 모멘트 |
|
|
|
|
|
|
|
J1 Ｙ |
Ｌ |
|
|
|
|
|
|
|
|
|
|
|
|
Ｌ |
|
|
|
|
|
|
|
|
JMII1 |
40 |
63 |
10700 |
14-28 |
27-62 |
35 |
80 |
39 |
8±0.2 |
0.37 |
0.9 |
0.0005 |
|
JMII2 |
63 |
100 |
9300 |
20-38 |
38-82 |
40 |
92 |
53 |
|
0.45 |
1.4 |
0.0011 |
|
JMII3 |
100 |
200 |
8400 |
25-45 |
44-112 |
45 |
102 |
63 |
|
0.56 |
2.1 |
0.002 |
|
JMII4 |
250 |
400 |
6700 |
30-55 |
60-112 |
55 |
128 |
77 |
11±0.3 |
0.81 |
4.2 |
0.006 |
|
JMII5 |
500 |
800 |
5900 |
35-65 |
60-142 |
65 |
145 |
91 |
|
1.2 |
6.4 |
0.012 |
|
JMII6 |
800 |
1250 |
5100 |
40-75 |
84-142 |
75 |
168 |
105 |
14±0.3 |
1.42 |
9.6 |
0.024 |
|
JMII7 |
1000 |
2000 |
4750 |
45-80 |
84-172 |
80 |
180 |
112 |
15±0.4 |
1.9 |
12.5 |
0.0365 |
|
JMII8 |
1600 |
3150 |
4300 |
50-85 |
84-172 |
|
200 |
120 |
|
2.35 |
15.5 |
0.057 |
|
JMII9 |
2500 |
4000 |
4200 |
55-85 |
84-172 |
|
205 |
|
20±0.4 |
2.7 |
16.5 |
0.065 |
|
JMII10 |
3150 |
5000 |
4000 |
55-90 |
84-172 |
90 |
215 |
128 |
|
3.02 |
19.5 |
0.083 |
|
JMII11 |
4000 |
6300 |
3650 |
60-95 |
107-172 |
100 |
235 |
132 |
23±0.5 |
3.46 |
25 |
0.131 |
|
JMII12 |
5000 |
8000 |
3400 |
60-100 |
107-212 |
|
250 |
145 |
|
3.67 |
30 |
0.174 |
|
JMII13 |
6300 |
10000 |
3200 |
63-110 |
107-212 |
110 |
270 |
155 |
|
5.2 |
36 |
0.239 |
|
JMII14 |
8000 |
12500 |
2850 |
65-110 |
107-212 |
115 |
300 |
162 |
27±0.6 |
7.8 |
45 |
0.38 |
|
JMII15 |
10000 |
16000 |
2700 |
70-125 |
107-212 |
125 |
320 |
176 |
|
8.43 |
55 |
0.5 |
|
JMII16 |
12500 |
20000 |
2450 |
75-130 |
107-252 |
140 |
350 |
186 |
32±0.7 |
10.23 |
75 |
0.85 |
|
JMII17 |
16000 |
25000 |
2300 |
80-140 |
132-252 |
145 |
370 |
203 |
|
10.97 |
85 |
1.1 |
|
JMII18 |
20000 |
31500 |
2150 |
90-160 |
132-302 |
165 |
400 |
230 |
|
13.07 |
115 |
1.65 |
|
JMII19 |
25000 |
40000 |
1950 |
100-170 |
167-302 |
175 |
440 |
245 |
38±0.9 |
14.26 |
150 |
2.69 |
|
JMII20 |
31500 |
50000 |
1850 |
110-180 |
167-302 |
185 |
460 |
260 |
|
22.13 |
170 |
3.28 |
|
JMII21 |
35500 |
56000 |
1800 |
120-200 |
167-282 |
200 |
480 |
280 |
|
23.7 |
200 |
4.28 |
|
JMII22 |
40000 |
63000 |
1700 |
130-200 |
202-352 |
210 |
500 |
295 |
|
24.6 |
230 |
5.18 |
|
JMII23 |
50000 |
80000 |
1600 |
140-220 |
202-352 |
220 |
540 |
310 |
44±1 |
29.71 |
275 |
7.7 |
|
JMII24 |
63000 |
100000 |
1450 |
150-240 |
202-410 |
240 |
600 |
335 |
50±1.2 |
32.64 |
380 |
9.3 |
|
JMII25 |
80000 |
125000 |
1400 |
160-250 |
242-352 |
255 |
620 |
350 |
50±1.2 |
37.69 |
410 |
15.3 |
|
JMII26 |
90000 |
140000 |
1300 |
180-260 |
242-410 |
275 |
660 |
385 |
|
50.43 |
510 |
20.9 |
|
JMII27 |
112000 |
180000 |
1200 |
190-280 |
282-470 |
295 |
720 |
410 |
60±1.4 |
71.51 |
620 |
32.4 |
|
JMII28 |
140000 |
200000 |
1150 |
220-300 |
282-470 |
300 |
740 |
420 |
|
93.37 |
680 |
36 |
|
JMII29 |
160000 |
224000 |
1100 |
240-320 |
330-470 |
320 |
770 |
450 |
|
114.53 |
780 |
43.9 |
|
JMII30 |
180000 |
280000 |
1050 |
250-340 |
330-550 |
350 |
820 |
490 |
|
130.76 |
950 |
60.5 |
