| 원래 장소 | cangzhou、china |
| 브랜드 이름 | jude |
| 인증 | CE、ISO |
| 모델 번호 | NM148 |

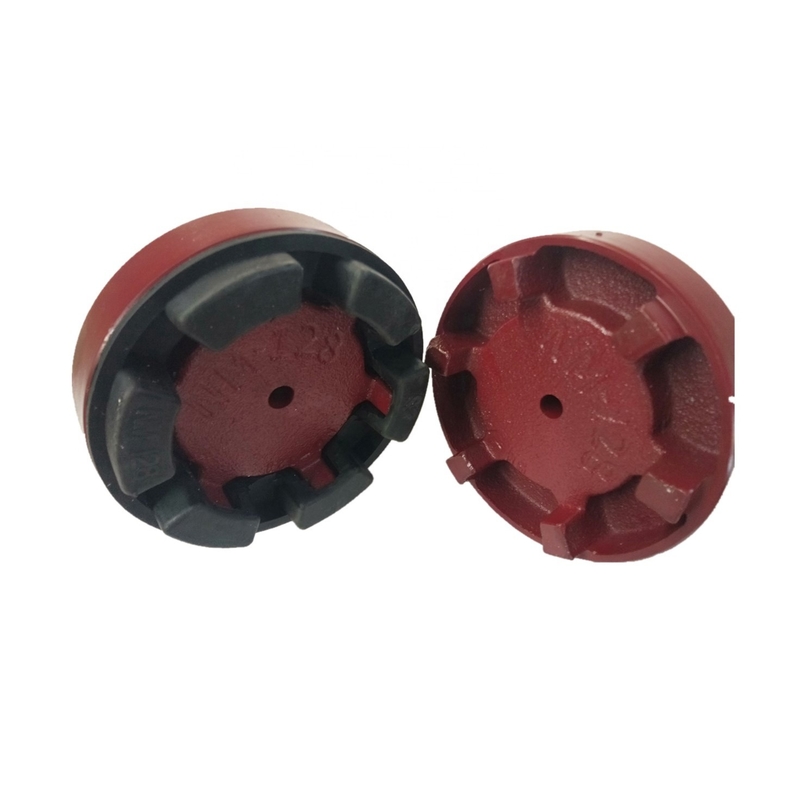

무쇠 NM 가요성 축 이음은 결합에서 양측과 아우터 링의 내부면 사이에 위치되는 약간의 비금속 재료로 만들어진 원통형 핀이고 2 반쪽 커플링 사이의 접합부를 실현하기 위해 컬럼 핀을 통하여 토크를 이동시키기 위한 장치입니다.
슬라이더 사이의 무쇠 NM 가요성 축 이음은 베이클라이트 직물 또는 고속도, 큰 토크, 2가지 연결의 어떤 날카로운 영향에 적합하지 않은 폴리우레탄으로 만들었습니다. 펌프 공업의 표준 코드는 Bl104입니다. 최대 허용치 토크는 850N Ｍ이고 최대 샤프트 직경이 50 밀리미터입니다.
중국 공장 NM 스파이더 결합의 특성 :
1. 그것은 크기에 작으며, 구조에서 단순하고 설치에서 편리하고 가격에서 낮은 품질에 빛. 그것은 종종 소전력 이유에서 사용됩니다.
2, 전파 토크가 크고 똑같은 토크에, 회전식 직경의 대부분이 치아 결합보다 작고 그것이 부분적으로 치아 결합을 대체할 수 있습니다.
3, 관성 힘이 작습니다, 그것이 작은 토크, 고속도와 어떤 날카로운 영향과의 두가지 축 연결에 적합합니다. 나일론 슬라이더의 전파 토크는 작지만, 그러나 그것이 주유 없이 더 고속 작업에 적합합니다.
| NM 펌프 결합(MM)의 기본 매개변수와 주치수 | ||||||||||
| 사이즈 | Tn 아이작뉴턴미터를 회전시키세요 | 최대 속도 RPM | 보어 지름 | DI | Ｄ | Ｌ | space&perm 허용한도 | 중량 | ||
| 명사 상당어 | 맥스 | 민 | 낙스 | |||||||
| NM50 | 1.3 | 2.3 | 13500 | 7 | 19 | 33 | 50 | 31 | 2. 0±0. 5 2. 0±0. 5 2. 0±0. 5 | 0.48 |
| NM67 | 2.2 | 4 | 10000 | 9 | 28 | 46 | 67 | 37 | 2.0±0.5 | 1.02 |
| NM82 | 5 | 9 | 8000 | 10 | 32 | 53 | 82 | 47 | 3. 0±l | 1.88 |
| NM97 | 10.5 | 19 | 7000 | 12 | 42 | 69 | 97 | 59 | 3. 0±l | 3.54 |
| NM112 | 16.7 | 30 | 6000 | 14 | 48 | 79 | 112 | 70 | 3. 5±1 3. 5±1 | 5.4 |
| NM128 | 26.7 | 48 | 5000 | 18 | 55 | 90 | 128 | 80 | 3. 5±1 3. 5±1 | 8.1 |
| NM148 | 41.7 | 75 | 7500 | 22 | 65 | 107 | 148 | 93 | 3. 5±1 3. 5±1 | 13.5 |
| NM168 | 69.5 | 125 | 4000 | 28 | 75 | 124 | 167 | 106 | 3. 5±1. 5 3. 5±1. 5 3. 5±1. 5 | 19.3 |
| NM194 | 112 | 200 | 3500 | 32 | 85 | 140 | 194 | 110 | 3. 5±1. 5 3. 5±1. 5 3. 5±1. 5 | 26.3 |
| NM214 | 167 | 300 | 3000 | 45 | 95 | 157 | 214 | 110 | 4. 0±2 4. 0±2 | 35.7 |
| NM240 | 267 | 480 | 2750 | 60 | 110 | 179 | 240 | 120 | 4. 0±2 4. 0±2 | 46.7 |
| NM265 | 417 | 750 | 2500 | 70 | 120 | 198 | 265 | 140 | 5. 0±2. 5 5. 0±2. 5 5. 0±2. 5 | 66.3 |
