| 원래 장소 | cangzhou、china |
| 브랜드 이름 | jude |
| 인증 | CE、ISO |

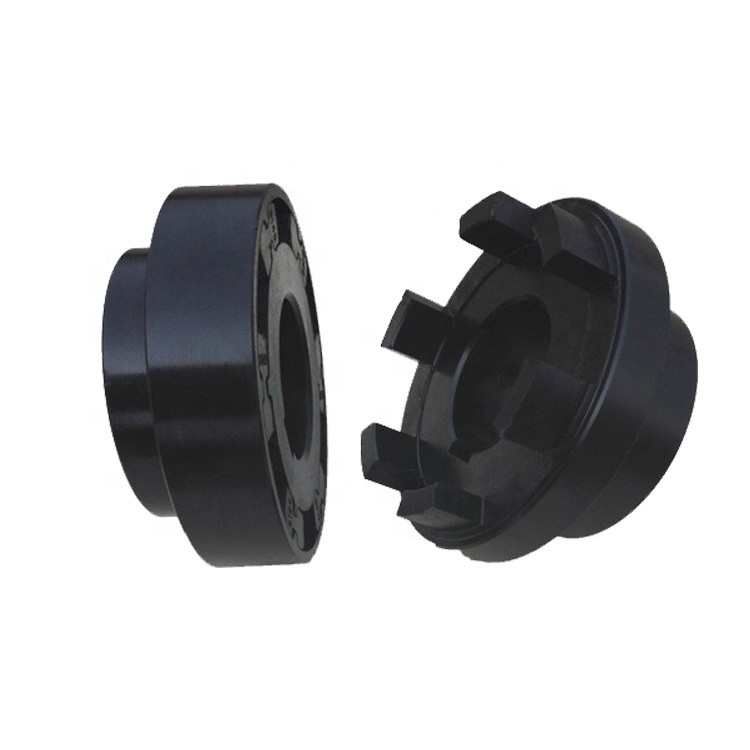

HTLB-H 탄력 있는 커플링트는 H-모양이 형성된 탄성 블록 결합입니다. H-모양이 형성된 탄성 블록 결합은 여러 H-모양이 형성된 탄성부를 사용하고, 결합의 2 절반의 연결을 실현하기 위해 주요하고 주도 말 반쪽 커플링의 볼록한 블록을 H-모양이 형성된 탄성부 사이에 삽입합니다. . H-타입 탄성 블록 결합은 구조에서 단순하고 크기에서 소형이고 제조하도록 편리하고 조립과 분해에서 편리하여 비용에서 낮고, 2 샤프트, 감폭과 버퍼링의 상대오프셋을 보상하는 특성을 가지고, 두 동축 전송 샤프트를 연결시키는데 적합합니다.작동 온도는 -30-80 도 섭씨이고 전해진 명목상 토크가 18-63000N.m.입니다.
1. 결합은 다른 요구를 만족시키기 위해 허브와 요소 선택의 범위를 제공합니다.
2. 그들은 충격을 흡수하고 부수적으로 일어나는 정렬 불량에 조달하고 밖에 작은 진폭 진동을 댐핑시킬 수 있습니다.
3. NBR, 우레탄, 하이트렐 요소.
4. 주문 제작된 요구조건은 이용 가능합니다.
| 모델 | 명목상 토크 Tn/ N·m | 허용 속도 [n]/r·min-1 | 축 홀 지름 d1, d2 | 샤프트 홀의 길이 | 비 | Ｄ | D1 | D2 | Ｓ | Ｐ | 관성 모멘트 I/ kg·m2 | 집단 Ｍ / 킬로그램 | ||
| Ｙ 타입 | J1 타입 | |||||||||||||
| 철 | 강철 | Ｌ | L1 | |||||||||||
| HTLB1 | 160 | 5000 | 5000 | 28 | 62 | 44 | 49 | 110 | 80 | 62 | 2 | 33 | 0.007 | 6 |
| 30-32-35 | 82 | 60 | ||||||||||||
| 40*, 42*, 45* | 112 | 84 | ||||||||||||
| HTLB2 | 250 | 4500 | 32, 35, 38 | 82 | 60 | 56 | 125 | 92 | 75 | 38 | 0.012 | 9.2 | ||
| 40,42,45,48*,50* | 112 | 84 | ||||||||||||
| HTLB3 | 355 | 4000 | 5000 | 38 | 82 | 60 | 62 | 140 | 100 | 80 | 43 | 0.02 | 11.2 | |
| 40,42,45,48,50,55*,56* | 112 | 84 | ||||||||||||
| HTLB4 | 560 | 3500 | 4700 | 42, 45, 48, 50, 55, 56 | 69 | 160 | 110 | 95 | 47 | 0.039 | 17.8 | |||
| 60*, 63*, 65* | 142 | 107 | ||||||||||||
| HTLB5 | 900 | 3100 | 4200 | 50, 55, 56 | 112 | 84 | 74 | 180 | 125 | 108 | 50 | 0.072 | 25.4 | |
| 60,63,65,70*,71*,75* | 142 | 107 | ||||||||||||
| HTLB6 | 1400 | 2800 | 3800 | 60, 63, 65, 70, 71, 75 | 81 | 200 | 140 | 122 | 53 | 0.117 | 31.3 | |||
| 80*, 85* | 172 | 132 | ||||||||||||
| HTLB7 | 2000 | 2500 | 3300 | 65-70-71 | 142 | 107 | 92 | 225 | 150 | 138 | 61 | 0.183 | 43.4 | |
| 80, 85, 90* | 172 | 132 | ||||||||||||
| HTLB8 | 2800 | 2200 | 3000 | 71, 75 | 142 | 107 | 105 | 250 | 165 | 155 | 3 | 69 | 0.35 | 58.5 |
| 80-85-90 | 172 | 132 | ||||||||||||
| 100 * | 212 | 167 | ||||||||||||
| HTLB9 | 4000 | 2000 | 2700 | 80-85-90 | 172 | 132 | 110 | 280 | 180 | 172 | 73 | 0.55 | 81 | |
| 100, 110* | 212 | 167 | ||||||||||||
| HTLB10 | 5600 | 1800 | 2400 | 90, 95 | 172 | 132 | 120 | 315 | 200 | 200 | 78 | 0.9 | 98.9 | |
| 100-110-120 | 212 | 167 | ||||||||||||
| HTLB11 | 7100 | 1600 | 2100 | 100-110-120 | 128 | 350 | 230 | 230 | 83 | 1.6 | 152 | |||
| 130, 140 | 252 | 202 | ||||||||||||
| HTLB12 | 10000 | 1400 | 1900 | 110, 120, 125 | 212 | 167 | 137 | 400 | 250 | 250 | 88 | 2.7 | 182.8 | |
| 130, 140, 150 | 252 | 202 | ||||||||||||
| HTLB13 | 12500 | 1300 | 1700 | 120, 125 | 212 | 167 | 155 | 440 | 265 | 265 | 5 | 99 | 3.9 | 204 |
| 130, 140, 150 | 252 | 202 | ||||||||||||
| 160 | 302 | 242 | ||||||||||||
| HTLB14 | 16000 | 1200 | 1500 | 130, 140, 150 | 252 | 202 | 160 | 480 | 300 | 300 | 104 | 5.9 | 277.6 | |
| 160, 170 | 302 | 242 | ||||||||||||
| HTLB15 | 20000 | 1100 | 1400 | 140, 150 | 252 | 202 | 175 | 520 | 315 | 315 | 115 | 8.6 | 348.3 | |
| 160, 170, 180 | 302 | 242 | ||||||||||||
| HTLB16 | 28000 | 1000 | 1300 | 160, 170, 180 | 201 | 560 | 320 | 320 | 6 | 125 | 13.9 | 496.9 | ||
| 190, 200 | 352 | 282 | ||||||||||||
| HTLB17 | 35500 | 900 | 1200 | 170, 180 | 302 | 242 | 215 | 610 | 352 | 352 | 135 | 20.2 | 582 | |
| 190, 200, 220 | 352 | 282 | ||||||||||||
| HTLB18 | 45000 | 860 | 1100 | 180 | 302 | 242 | 234 | 660 | 384 | 384 | 145 | 29.7 | 706.2 | |
| 190, 200, 220 | 352 | 280 | ||||||||||||
| 240 | 410 | 330 | ||||||||||||
| HTLB19 | 63000 | 800 | 1000 | 200, 220 | 352 | 280 | 246 | 710 | 416 | 416 | 155 | 43.2 | 917.2 | |
