| 원래 장소 | cangzhou、china |
| 브랜드 이름 | jude |
| 인증 | CE、ISO |
| 모델 번호 | 고무 타이어 플렉스 커플링 |

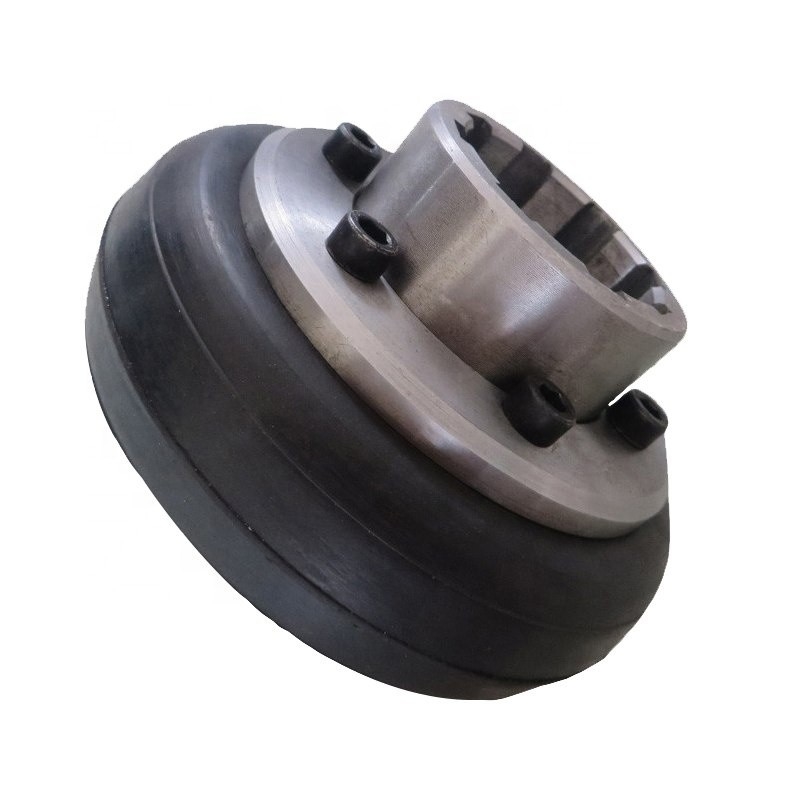

고 정밀도 전송은 충돌 탄력적 타이어 결합을 특화했습니다
플렉스 타이어 결합의 장점
1. 연장된 것 캔으로 만든 어떤 필요도 설치하지 않는다고 주장하도록 쉽습니다
2. 고토크를 착수할 수 있습니다
3. 좋은 버퍼를 가지고 있으세요
4. 유연성, 큰 감폭, 큰 보상 적정량
플렉스 타이어 결합의 설계 특성
1. 플라스틱 성분 (타이어)과 금속판류는 유황과 펠팅에 의해 전체로 제조했습니다. 설치할 때 직접적으로 2 반결합을 볼트로 연결하기.
2. 유연성, 큰 감폭, 큰 보상 적정량.
3. 단순한 디자인, 모이기 위한 쉽고 분해되는 것. 타이어는 2 반결합을 이동하지 않고 대체될 수 있습니다.
4. 단점, 큰 굴대 전력은 증가하는 바퀴모양 각으로서 구동 단부를 데려와질 것입니다.
플렉스 타이어 결합의 기술 데이터
| 타입 |
볼트 수 Md*L |
허용 샤프트 홀 |
주요 부분 사이즈 |
길이 샤프트 홀의 |
허용 회전하기 속도 |
순간 의 불활동 |
중량 |
하락 토크 |
||
| Ｌ | (엔 | Tn | ||||||||
| Ｄ dz | Ｄ | Ｈ | D1 | Ｙ J1 Z1 | 분 Ｒ / | 킬로그램 | 킬로그램 | N.m | ||
| UL1 | 12-M5*12 | 10 -- 18 | 80 | 20 | 29 | 22-42 | 5000 | 0.0003 | 0.7 | 10 |
| UL2 | 12-M6*14 | 12 -- 22 | 100 | 26 | 36 | 27-52 | 5000 | 0.0008 | 1.2 | 25 |
| UL3 | 12-M8*15 | 18 -- 25 | 120 | 32 | 40 | 30-62 | 4800 | 0.0022 | 1.8 | 63 |
| UL4 | 12-M8*18 | 20 -- 30 | 140 | 38 | 48 | 38-82 | 4500 | 0.0044 | 3 | 100 |
| UL5 | 12-M10*20 | 24 -- 35 | 160 | 45 | 56 | 38-82 | 4000 | 0.0084 | 4.6 | 160 |
| UL6 | 12-M10*22 | 25--40 | 180 | 50 | 65 | 44-112 | 3600 | 0.00164 | 7.1 | 250 |
| UL7 | 12-M10*25 | 32 -- 48 | 200 | 56 | 78 | 60-112 | 3200 | 0.0029 | 10.9 | 315 |
| UL8 | 12-M12*28 | 38 -- 50 | 220 | 63 | 80 | 60-112 | 3000 | 0.0045 | 13 | 400 |
| UL9 | 16-M12*30 | 42 -- 60 | 250 | 71 | 100 | 84-142 | 2800 | 0.0089 | 20 | 630 |
| UL10 | 16-M12*35 | 45 --70 | 280 | 80 | 120 | 84-142 | 2400 | 0.0159 | 30.6 | 800 |
| UL11 | 16-M16*40 | 50 -- 75 | 320 | 90 | 125 | 84-142 | 2100 | 0.0279 | 39 | 1000 |
| UL12 | 12-M16*45 | 55 -- 85 | 360 | 100 | 150 | 84-172 | 2000 | 0.535 | 59 | 1600 |
| UL13 | 16-M16*50 | 63 --95 | 400 | 110 | 170 | 107-172 | 1800 | 0.896 | 81 | 2500 |
| UL14 | 24-M20*60 | 75 -- 110 | 480 | 130 | 210 | 107-212 | 1600 | 2.261 | 145 | 4000 |
| UL15 | 24-M20*68 | 85 --125 | 560 | 150 | 255 | 132-212 | 1200 | 4.645 | 222 | 6300 |
| UL16 | 16-M24*68 | 100 -- 140 | 630 | 180 | 280 | 167-252 | 1000 | 8.092 | 302 | 10000 |
| UL17 | 24-M24*76 | 120 -- 160 | 750 | 210 | 350 | 167-302 | 900 | 20.017 | 561 | 16000 |
| UL18 | 24-M30*86 | 140 --180 |
난피 현 쥬드 전송 장비 제조 Co., Ltd．는 조사와 생산 결합을 전문으로 한 기업입니다. 또한 우리는 신제품과 벌크 제조를 개발할 수 있습니다. 결합에서 풍부한 경험, 전문적 R&D 팀과 다양한 장비와 함께, 그것은 우수한 조건을 가지고에게 당신의 다른 요건을 충족시킵니다.
회사 주요 생산물은 다음과 같습니다 : 광선 일래스틱 커플링, 티레드 결합, 자재 계수, 드럼 기어 커플링, 플움 플로워 형태 일래스틱 커플링, 고정 커플링 올덤 커플링, 롤러 체인 커플링과 같은 단어의 도처에서 기계 산업을 위한 모든 종류의 결합, 기둥 탄성 슬리브 핀 결합, 탄력 있는 맞춤 핀, 탄력 있는 은못 핀 결합, 펌프 축 이음, 등을 연결한 다이아 결합..
우리의 기업들의 개념은 품질에 생생하고, 명예 위에서 발전합니다. 결합은 고급 품질, 낮은 가격, 완전한 제품 모델들이라는 유리한 입장에 있습니다.우리의 회사는 당신의 최상의 선택일 것이고 우리가 당신과 협력할 것을 고대합니다.
Q1 : 당신이 업체 또는 제조를 거래하고 있습니까 ?
한 : 우리는 공장입니다.
Q2 :당신은 샘플을 제공합니까 ? 그것이 자유롭거나 여분입니까 ?
한 : : 예, 우리는 샘플을 제공할 수 있지만 전혀 무료로.실제로 우리는 매우 좋은 가격 원칙을 가지고 있습니다, 당신이 그리고 나서 대량 주문을 할 때 샘플의 비용이 당신에게 돌아올 것입니다.
Q3 : 오랫동안 당신의 배달 시간은 어떻습니까?
한 : 일반적으로 상품이 주식에 있다면 그것은 10-15 일입니다. 또는 상품이 주식에 없으면 그것은 7-25 일입니다, 양에 따른 중입니다.
Q4 :오랫동안 당신의 보증은 어떻습니까?
한 : 우리의 보증은 12 달입니다.
Q5 :당신은 결합을 위한 정밀검사 절차를 가지고 있습니까 ?
한 :포장되는 것 전에 100% 자수 검사
Q6. 당신의 지불이 무엇입니까?
한 :1) 100% T/T.2) 향상에서 30%, 출하 전에 다른 사람. 3) L/C (신용장) Q7 :나는 주문 전에 한 당신의 공장을 방문 가지고 있을 수 있습니까? 한 : 확실히, 우리의 공장을 방문하도록 환영받습니다.
