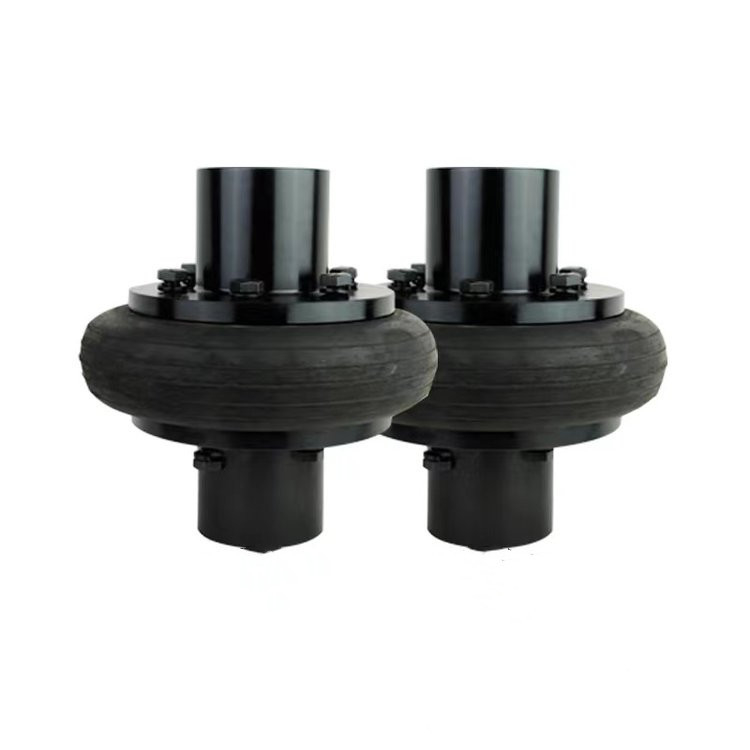

F 타입 타이어 결합
타이어 유형 커플링은 두 유형으로 분할됩니다 : 컨벡스형과 오목형상. 컨벡스형은 3가지 타입으로 분할됩니다 : 스켈리톤 타입 적분형, 뼈 없는 적분형과 광선 커트식.
타이어 벨소리의 내부는 가황 방법에 의해 강철 골자에 부착되고 핵심이 골자에 볼트 구멍에 용접됩니다.
특징 :
어셈블링, 볼트가 2 커플링 반쪽의 플랜지로 연결되고 마찰이 타이어와 팽팽히 조인 볼트에 의한 플랜지 단부면 사이의 마찰에 의해 발생될 때와, 토셔널 전단 변형은 타이어 반지가 일하는 것 그래서 타이어 결합일 때 발생하고 그것이 고탄성을 가지고 있고, 2 샤프트의 상대 변위를 보상할 수 있고, 좋은 감폭을 가지고 있고 단순 구조, 주유에 대한 어떤 필요성, 국회와 분해와 유지를 가지지 않습니다.
재료 |
강철, 충돌 |
절차 |
기계가공되고 안출됩니다 |
열처리 |
열처리, 굳어진 치아를 끄는 고주파 |
표면 처리 |
컬러 페인팅 또는 고객 요구 사항 |
성능 |
고 정밀도, 높은 마모 방지, 저소음, 매끄럽고 안정된, 고강도 |
모델 번호 |
F040,F050,F060,F070,F080,F090,F100,F110,F120,F140,F160,F180,F200,F220,F250 |
지불, 최저량의 주문과 배달 |
전신환, LC, 배달 시간은 협상입니다 |
패키징 |
나무 상자 또는 고객 요구 사항. |
사이즈 | 타입 | 아니오 무성하게 나세요 | L | E | A | C | D | F | S | 중량 | ||
강철 | 강철 | |||||||||||
밀리미터 | 인치 | |||||||||||
F40 | 비 | ―- | 30 | 1 1/8" | 33 | 22 | 104 | 82 | ―- | ―- | ―- | 11 |
F | 1008 | 25 | 1" | |||||||||
H | 1008 | 25 | 1" | |||||||||
F50 | 비 | ―- | 38 | 1 1/2" | 45 | 32 | 133 | 100 | 79 | ―- | ―- | 12.5 |
F | 1210 | 32 | 1 1/4" | 38 | 25 | |||||||
H | 1210 | 32 | 1 1/4" | |||||||||
F60 | 비 | ―- | 45 | 1 3/4" | 55 | 38 | 165 | 125 | 70 | ―- | ―- | 16.5 |
F | 1610 | 42 | 1 5/8" | 42 | 25 | 103 | ||||||
H | 1610 | 42 | 1 5/8" | |||||||||
F70 | 비 | ―- | 50 | 2" | 47 | 35 | 187 | 142 | 80 | 50 | 13 | 11.5 |
F | 2012 | 50 | 2" | 44 | 32 | |||||||
H | 1610 | 42 | 1 5/8" | 37 | 25 | |||||||
F80 | 비 | ―- | 60 | 2 3/8" | 55 | 42 | 211 | 165 | 98 | 54 | 16 | 12.5 |
F | 2517 | 60 | 2 1/2" | 58 | 45 | |||||||
H | 2012 | 50 | 2" | 45 | 32 | |||||||
F90 | 비 | ―- | 75 | 3" | 63.5 | 49 | 235 | 188 | 108 | 60 | 16 | 13.5 |
F | 2517 | 60 | 2 1/2" | 58.5 | 45 | |||||||
H | 2517 | 60 | 2 1/2" | |||||||||
F100 | 비 | ―- | 80 | 3 1/8" | 70.5 | 56 | 254 | 216 | 120 | 62 | 16 | 13.5 |
F | 3020 | 75 | 3" | 64.5 | 51 | 125 | ||||||
H | 2517 | 60 | 2 1/2" | 58.5 | 45 | 113 | ||||||
F110 | 비 | ―- | 90 | 3 1/2" | 75.5 | 63 | 279 | 233 | 128 | 62 | 16 | 12.5 |
F | 3020 | 75 | 3" | 63.5 | 51 | 134 | ||||||
H | 3020 | 75 | 3" | |||||||||
F120 | 비 | ―- | 100 | 4" | 84.5 | 70 | 314 | 264 | 140 | 67 | 16 | 14.5 |
F | 3525 | 100 | 4" | 79.5 | 65 | 144 | ||||||
H | 3020 | 75 | 3" | 65.5 | 51 | |||||||
F140 | 비 | ―- | 125 | 5" | 110.5 | 94 | 359 | 311 | 178 | 73 | 17 | 16 |
F | 3525 | 100 | 4" | 81.5 | 65 | |||||||
H | 3525 | 100 | 4" | |||||||||
F160 | 비 | ―- | 140 | 5 1/2" | 117 | 120 | 402 | 345 | 187 | 78 | 19 | 15 |
F | 4030 | 115 | 4 1/2" | 92 | 77 | 197 | ||||||
H | 4030 | 115 | 4 1/2" | |||||||||
F180 | 비 | ―- | 150 | 6" | 137 | 114 | 470 | 394 | 205 | 94 | 19 | 23 |
F | 4535 | 125 | 5" | 112 | 89 | |||||||
H | 4535 | 125 | 5" | |||||||||
F200 | 비 | ―- | 150 | 6" | 138 | 114 | 508 | 429 | 205 | 103 | 19 | 24 |
F | 4535 | 125 | 5" | 113 | 89 | |||||||
H | 4535 | 125 | 5" | |||||||||
F220 | 비 | ―- | 160 | 6 1/4" | 154.5 | 127 | 562 | 474 | 223 | 118 | 20 | 27.5 |
F | 5040 | 125 | 5" | 129.5 | 102 | |||||||
H | 5040 | 125 | 5" | |||||||||
F250 | 비 | ―- | 190 | 7 1/2" | 161.5 | 132 | 628 | 532 | 254 | 125 | 20 | 29.5 |
난피 현 쥬드 전송 장비 제조 Co., Ltd.는 조사와 생산 결합을 전문으로 한 기업입니다. 또한 우리는 신제품과 벌크 제조를 개발할 수 있습니다. 결합에서 풍부한 경험, 전문적 R&D 팀과 다양한 장비와 함께, 그것은 우수한 조건을 가지고에게 당신의 다른 요건을 충족시킵니다.
회사 주요 생산물은 다음과 같습니다 : 광선 일래스틱 커플링, 티레드 결합, 자재 계수, 드럼 기어 커플링, 플움 플로워 형태 일래스틱 커플링, 고정 커플링 올덤 커플링, 롤러 체인 커플링과 같은 단어의 도처에서 기계 산업을 위한 모든 종류의 결합, 기둥 탄성 슬리브 핀 결합, 탄력 있는 맞춤 핀, 탄력 있는 은못 핀 결합, 펌프 축 이음, 등을 연결한 다이아 결합..
우리의 기업들의 개념은 품질에 생생하고, 명예 위에서 발전합니다. 결합은 고급 품질, 낮은 가격, 완전한 제품 모델들이라는 유리한 입장에 있습니다.우리의 회사는 당신의 최상의 선택일 것이고 우리가 당신과 협력할 것을 고대합니다.
Q1 : 당신이 업체 또는 제조를 거래하고 있습니까 ?
한 : 우리는 공장입니다.
Q2 :당신은 샘플을 제공합니까 ? 그것이 자유롭거나 여분입니까 ?
한 : : 예, 우리는 샘플을 제공할 수 있지만 전혀 무료로.실제로 우리는 매우 좋은 가격 원칙을 가지고 있습니다, 당신이 그리고 나서 대량 주문을 할 때 샘플의 비용이 당신에게 돌아올 것입니다.
Q3 : 오랫동안 당신의 배달 시간은 어떻습니까?
한 : 일반적으로 상품이 주식에 있다면 그것은 10-15 일입니다. 또는 상품이 주식에 없으면 그것은 7-25 일입니다, 양에 따른 중입니다.
Q4 :오랫동안 당신의 보증은 어떻습니까?
한 : 우리의 보증은 12 달입니다.
Q5 :당신은 결합을 위한 정밀검사 절차를 가지고 있습니까 ?
한 :포장되는 것 전에 100% 자수 검사
Q6. 당신의 지불이 무엇입니까?
한 :1) 100% T/T.2) 향상에서 30%, 출하 전에 다른 사람. 3) L/C (신용장) Q7 :나는 주문 전에 한 당신의 공장을 방문 가지고 있을 수 있습니까? 한 : 확실히, 우리의 공장을 방문하도록 환영받습니다.
