| 원래 장소 | cangzhou、china |
| 브랜드 이름 | jude |
| 인증 | CE、ISO |

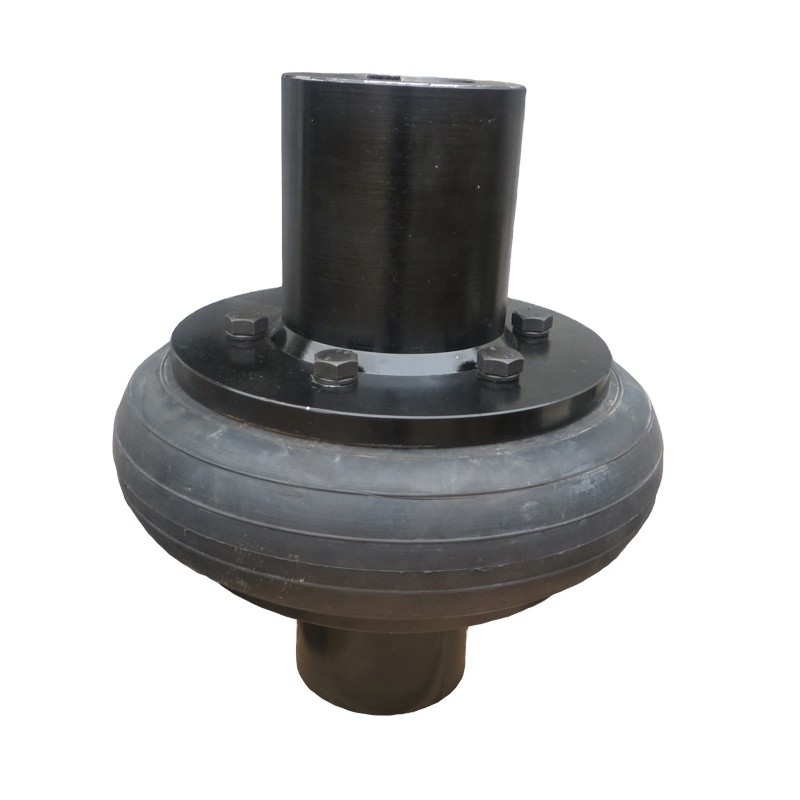

설계 특성 타이어 탄력적 결합
1. Ｐ 라서틱 성분 (타이어)과 금속은 경화에 의해 전체로 제조했습니다,
설치할 때 직접적으로 2 반쪽 커플링을 볼트로 연결하기.
2. 유연성, 큰 감폭, 큰 보상
3. 단순한 설계, 쉬운 조립체 .타이어는 이동하는 것 없이 대체될 수 있습니다
반결합.
4. 단점, 큰 굴대 전력은 더로서 구동 단부를 데려와질 것입니다
증가하는 바퀴모양 각.
타이어 고무 축 이음 장점 :
1. 그것은 유지하고 어떠한 도구 없이 설치할 수 있기 쉽습니다
2. 고토크를 착수할 수 있습니다
3. 좋은 버퍼를 가지고 있으세요 .
4.유연성, 큰 감폭, 큰 보상 적정량.
| 모델 | 토크 Tn N·m |
맥스. 토크 | 회전 속도 [n] 분 Ｒ / |
샤프트 직경 | 샤프트 홀 길이 | Ｄ | 비 | 중량 Kg |
관성 모멘트 /kg·m2 |
|
| J,J1 | Ｙ | |||||||||
| Ｄ | Ｌ | |||||||||
| 1 | 10 | 31.5 | 5000 | 11-18 | 22-30 | 25-42 | 80 | 20 | 0.7 | 0.0003 |
| 2 | 25 | 80 | 5000 | 14-22 | 27-38 | 32-52 | 100 | 26 | 1.2 | 0.0008 |
| 3 | 63 | 180 | 4500 | 18-25 | 30-44 | 42-62 | 120 | 32 | 1.8 | 0.0022 |
| 4 | 100 | 315 | 4300 | 20-30 | 38-60 | 52-82 | 140 | 38 | 3.0 | 0.0044 |
| 5 | 160 | 500 | 4000 | 24-35 | 38-60 | 52-82 | 160 | 45 | 4.6 | 0.0084 |
| 6 | 250 | 710 | 3600 | 28-40 | 44-84 | 62-112 | 180 | 50 | 7.1 | 0.0164 |
| 7 | 315 | 900 | 3200 | 32-48 | 60-84 | 82-112 | 200 | 56 | 10.9 | 0.0290 |
| 8 | 400 | 1250 | 3000 | 38-50 | 60-84 | 82-112 | 220 | 63 | 13.0 | 0.0448 |
| 9 | 630 | 1800 | 2800 | 42-60 | 84-107 | 112-142 | 250 | 71 | 20.0 | 0.0898 |
| 10 | 800 | 2240 | 2400 | 45-70 | 84-107 | 112-142 | 280 | 80 | 30.6 | 0.1596 |
| 11 | 1000 | 2500 | 2100 | 50-75 | 84-107 | 112-142 | 320 | 90 | 39 | 0.2792 |
| 12 | 1600 | 4000 | 2000 | 55-85 | 84-132 | 112-172 | 360 | 100 | 59 | 0.5356 |
| 13 | 2500 | 6300 | 1800 | 63-95 | 107-132 | 142-172 | 400 | 110 | 81 | 0.8960 |
| 14 | 4000 | 10000 | 1600 | 75-110 | 107-167 | 142-212 | 480 | 130 | 145 | 2.2616 |
| 15 | 6300 | 14000 | 1200 | 85-125 | 132-167 | 172-212 | 560 | 150 | 222 | 4.6456 |
| 16 | 10000 | 20000 | 1000 | 100-140 | 167-202 | 212-252 | 630 | 180 | 302 | 8.0924 |
| 17 | 16000 | 31500 | 900 | 120-160 | 167-242 | 212-302 | 750 | 210 | 561 | 20.0176 |
|
마틴 충돌 샤프트 타이어 결합에 대한 도입
마틴 충돌 샤프트 타이어 결합은 고성능과 일래스틱 커플링입니다, 엘라스틱 때문에 요소가 전체적으로 타이어 본체입니다, 우수하고 편리한 국회와 분해, 어떤 주유, 손쉬운 유지보수, 장수와 다른 장점을 흡수하지 못하면서, 타이어 결합이 좋은 충격 감폭과 샤프트 오프셋 보정 성능을 가지고 있습니다.
타이어 결합 - 토크 10~20000N.M을 전한 20~80 도 섭씨의 작동 온도,
변하기 쉽고 빈번한 착공 환경을 역으로 돌리는 습더스트, 충격, 진동에 적합한 타이어 결합.
애플리케이션
획일적 작업 (작은 피동 매스) 즉, 수력 펌프 / 모터, 원심분리기 팬들.
획일적 작동 (매체 피동 매스) 즉, 굴대 피스톤펌프, 믹서, 송풍기, 컨베이어, 추진기의 압축기
비정규 운영 (매체 드리븐은 단기를 즉, 집결시킵니다), 발전기, 제지 공장, 컨베이어, 스피닝 머신, 윈치
빛과 비정규 작동 (매체 피동 매스는 원심분리기, 압축 펌프, 체인 컨베이어, 콘크리트 혼합기, 케이블카를 즉, 저장합니다)
비정규 작전 (무거운 드리븐은 다량의 재고로) 즉 피스톤펌프, 압출기, 기자들, 회전식 안꾸물거려반, 해머밀을 집결시킵니다
극도와 비정규 활동 (무거운 피동 매스는 왕복 압축기에게 즉, 충격을 줍니다),
돌 파쇄기, 치퍼들
난피 현 쥬드 전송 장비 제조 Co., Ltd．는 조사와 생산 결합을 전문으로 한 기업입니다. 또한 우리는 신제품과 벌크 제조를 개발할 수 있습니다. 결합에서 풍부한 경험, 전문적 R&D 팀과 다양한 장비와 함께, 그것은 우수한 조건을 가지고에게 당신의 다른 요건을 충족시킵니다.
회사 주요 생산물은 다음과 같습니다 : 광선 일래스틱 커플링, 티레드 결합, 자재 계수, 드럼 기어 커플링, 플움 플로워 형태 일래스틱 커플링, 고정 커플링 올덤 커플링, 롤러 체인 커플링과 같은 단어의 도처에서 기계 산업을 위한 모든 종류의 결합, 기둥 탄성 슬리브 핀 결합, 탄력 있는 맞춤 핀, 탄력 있는 은못 핀 결합, 펌프 축 이음, 등을 연결한 다이아 결합..
우리의 기업들의 개념은 품질에 생생하고, 명예 위에서 발전합니다. 결합은 고급 품질, 낮은 가격, 완전한 제품 모델들이라는 유리한 입장에 있습니다.우리의 회사는 당신의 최상의 선택일 것이고 우리가 당신과 협력할 것을 고대합니다.
