| 원래 장소 | cangzhou、china |
| 브랜드 이름 | jude |
| 인증 | CE、ISO |
| 모델 번호 | M24 |

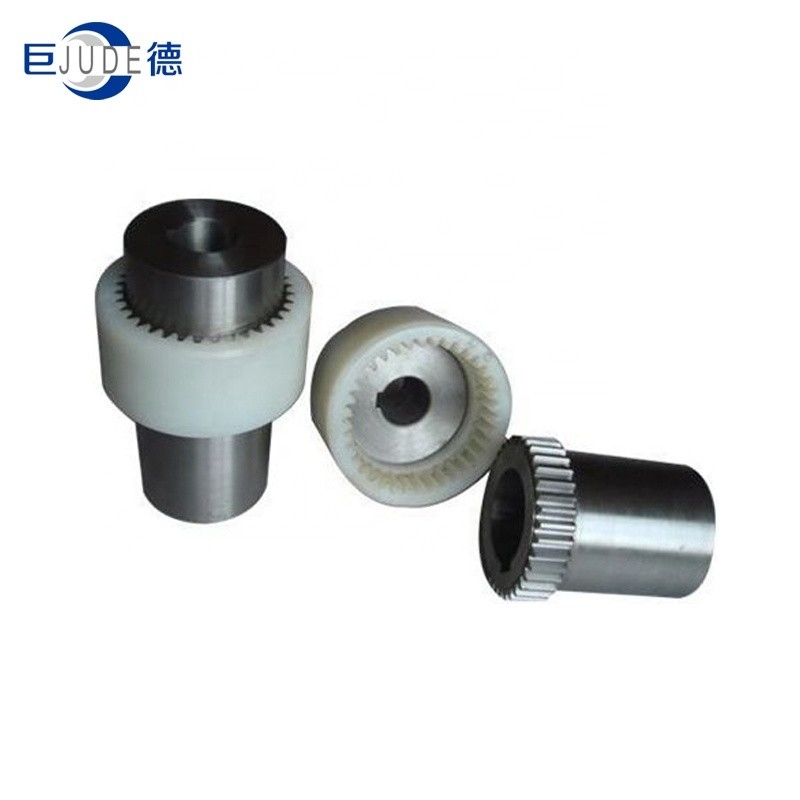

나일론 슬리브 곡면 치 기어 커플링 :
1. 복단면형 굴곡 톱니 결합
2. 넓게 다양한 수리공 Ｃ 알라바마와 수력 분야에 사용했습니다
3. 유지보수가 필요없는 합병된 나일론 강철
4. 굴대이고 광선이고 각도 정렬 불량을 위해 상쇄되세요.
5. 편리한 굴대 플러깅 조립체
6. 완성품의 구멍 허용한도는 ISO H7, 키웨이 폭 허용한도에 따릅니다
DIN6885/1 JS9에 따릅니다.
7. 설비 면적을 위해 미안하지만, 다음 표를 언급하세요.
8. 타입 Ｍ를 연결하는 KTR 보엑스에 대한 대안일 수 있었습니다.
| 사이즈 | 정격 토크 Tn 엔 오우 Ｍ | / 분 최대 속도 Ｒ | 주크기 | 구멍 DIA Ｄ | 길이 Ｌ | 회전 관성 kg.m2 | 체중 킬로그램 | ||||||
| Ｄ | D1 | 비 | Ｓ | ||||||||||
| 나는 타이핑합니다 | II는 타이핑합니다 | 나는 타이핑합니다 | II는 타이핑합니다 | ||||||||||
| TGL1 | M14 | 10 | 10000 | 40 | ― | 25 | 38 | ― | 4 | 6-14 | 16-27 | 0.264 | 0.2 |
| TGL2 | M19 | 16 | 9000 | 48 | ― | 32 | 38 | ― | 4 | 8-19 | 20-30 | 0.64 | 0.278 |
| TGL3 | M24 | 31.5 | 8500 | 56 | 58 | 36 | 42 | 52 | 4 | 10-24 | 22-38 | 1.541 | 0.533 |
| TGL4 | M28 | 45 | 8000 | 66 | 70 | 45 | 46 | 56 | 4 | 12-28 | 27-44 | 3.98 | 0.869 |
| TGL6 | M32 | 63 | 7500 | 75 | 85 | 50 | 48 | 58 | 4 | 14-32 | 27-60 | 8.8 | 1.52 |
| TGL6 | M38 | 80 | 6700 | 82 | 90 | 58 | 48 | 58 | 4 | 16-38 | 30-60 | 14.64 | 2.15 |
| TGL7 | M42 | 100 | 6000 | 92 | 100 | 65 | 50 | 60 | 4 | 20-42 | 38-84 | 27.24 | 3.14 |
| TGL8 | M48 | 140 | 5600 | 100 | 100 | 72 | 50 | 60 | 4 | 22-48 | 38-84 | 38.64 | 4.18 |
| TGL9 | M65 | 355 | 4000 | 140 | 140 | 96 | 72 | 85 | 4 | 25-70 | 44-107 | 165.5 | 8.51 |
| TGL10 | M80 | 710 | 3150 | 175 | 175 | 128 | 95 | 95 | 6 | 30-85 | 60-132 | 534.6 | 17.1 |
| TGL11 | M100 | 1250 | 3000 | 210 | 210 | 165 | 102 | 102 | 8 | 40-110 | 84-167 | 1660 | 34.56 |
| TGL12 | M125 | 2500 | 2120 | 270 | 270 | 192 | 135 | 135 | 10 | 50-125 | 84-167 | 4731 | 66.86 |
난피 현 쥬드 전송 장비 제조 Co., Ltd．는 조사와 생산 결합을 전문으로 한 기업입니다. 또한 우리는 신제품과 벌크 제조를 개발할 수 있습니다. 결합에서 풍부한 경험, 전문적 R&D 팀과 다양한 장비와 함께, 그것은 우수한 조건을 가지고에게 당신의 다른 요건을 충족시킵니다.
회사 주요 생산물은 다음과 같습니다 : 광선 일래스틱 커플링, 티레드 결합, 자재 계수, 드럼 기어 커플링, 플움 플로워 형태 일래스틱 커플링, 고정 커플링 올덤 커플링, 롤러 체인 커플링과 같은 단어의 도처에서 기계 산업을 위한 모든 종류의 결합, 기둥 탄성 슬리브 핀 결합, 탄력 있는 맞춤 핀, 탄력 있는 은못 핀 결합, 펌프 축 이음, 등을 연결한 다이아 결합..
우리의 기업들의 개념은 품질에 생생하고, 명예 위에서 발전합니다. 결합은 고급 품질, 낮은 가격, 완전한 제품 모델들이라는 유리한 입장에 있습니다.우리의 회사는 당신의 최상의 선택일 것이고 우리가 당신과 협력할 것을 고대합니다.
