| 원래 장소 | cangzhou、china |
| 브랜드 이름 | jude |
| 인증 | CE、ISO |
| 모델 번호 | NL2 |

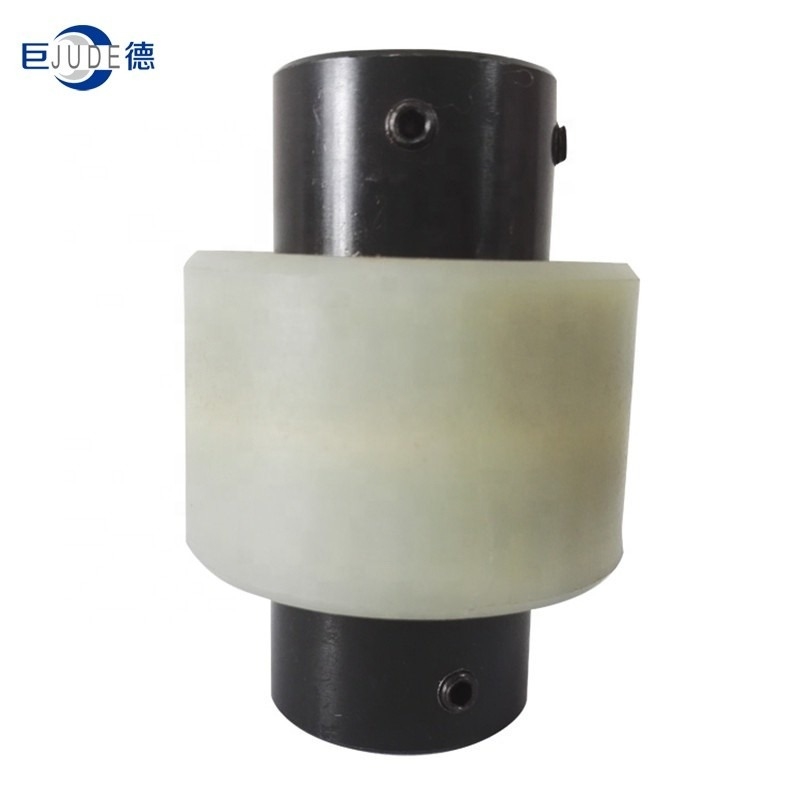

탄성 드라이브 샤프트를 위한 NL 나일론 슬리브 스플라인 기어 결합과 큰, 드럼기어 결합의 굴대 광선 변위와 각도 변위는 광선이고 굴대이고 각을 이루고 축 편향 보상 능력으로, 플렉시블 커플링에 속하고, 단순 구조, 편리한 유지, 용이한 설치, 저소음, 작전송 전력 손실, 장수 등이라는 유리한 입장에 있습니다..
맞물림 이음의 외부 치는 2가지 종류로 분할됩니다 : 직렬 톱니와 드럼 이. 드럼 기어 결합은 더 큰 각변위를 허락할 수 있으며 (직렬 톱니 결합과 관련하여), 그것이 치아의 접촉 조건을 개선하고, 전달 토크의 능력을 증가시키고, 서비스 수명을 연장할 수 있습니다. NL 드럼 기어 커플링은 작은 반지름 크기와 큰 적재량 용량을 가지고 있습니다. 그것은 보통 저속도와 고부하 조건 하에 축계 전송을 위해 사용됩니다. 고정밀도와 동적 평형과 NL 종류 드럼 커플링은 가스 터빈의 샤프트 전송과 같은 고속 전송을 위해 사용될 수 있습니다.
| 사이즈 | 토크 Tn N.m | 속도 엔 (r/min) | 주치수 (밀리미터) | 맥스 일탈 | 불활동 Kg *m2 | 체중 Kg | ||||||
| DIA | 길이 | Ｄ | Ｓ | L3 | 축 방향/좌표 축의 (밀리미터) | 광선의 (밀리미터) | Angleα' | |||||
| d1 d2 | Ｌ 1 Ｌ 2 | |||||||||||
| NL1 | 40 | 6000 | 6 8 10 12 14 | 16 20 | 42 | 4 | 30 | 2 | ±0.3 | 1' | 0.25 | 0.85 |
| 25 32 | ||||||||||||
| NL2 | 100 | 10 12 14 16 18 20 22 24 | 25 32 | 55 | 40 | ±0.4 | 0.92 | 1.7 | ||||
| 42 52 | ||||||||||||
| NL3 | 160 | 20 22 24 25 28 | 52 62 | 68 | 46 | 3.1 | 2.6 | |||||
| NL4 | 250 | 28 30 32 35 38 | 62 82 | 85 | 48 | 8.69 | 3.6 | |||||
| NL5 | 315 | 5000 | 32 35 38 40 42 | 82 112 | 96 | 50 | 3 | 2' | 14.28 | 5.5 | ||
| NL6 | 400 | 40 42 45 48 | 82 112 | 100 | 52 | 18.34 | 6.8 | |||||
| NL7 | 630 | 3600 | 45 48 50 55 | 82 112 | 115 | 60 | ±0.6 | 56.5 | 9.8 | |||
| NL8 | 1250 | 48 50 55 60 63 65 | 112 142 | 141 | 72 | 98.55 | 26.5 | |||||
| NL9 | 2000 | 2000 | 60 63 65 70 71 75 80 | 142 172 | 175 | 6 | 93 | 4 | ±0.7 | 370.5 | 37.6 | |
| NL10 | 3150 | 1800 | 70 71 75 80 85 90 95 100 | 142 172 | 220 | 8 | 110 | 1156.8 | 55 | |||
| 212 | ||||||||||||
난피 현 쥬드 전송 장비 제조 Co., Ltd．는 조사와 생산 결합을 전문으로 한 기업입니다. 또한 우리는 신제품과 벌크 제조를 개발할 수 있습니다. 결합에서 풍부한 경험, 전문적 R&D 팀과 다양한 장비와 함께, 그것은 우수한 조건을 가지고에게 당신의 다른 요건을 충족시킵니다.
회사 주요 생산물은 다음과 같습니다 : 광선 일래스틱 커플링, 티레드 결합, 자재 계수, 드럼 기어 커플링, 플움 플로워 형태 일래스틱 커플링, 고정 커플링 올덤 커플링, 롤러 체인 커플링과 같은 단어의 도처에서 기계 산업을 위한 모든 종류의 결합, 기둥 탄성 슬리브 핀 결합, 탄력 있는 맞춤 핀, 탄력 있는 은못 핀 결합, 펌프 축 이음, 등을 연결한 다이아 결합..
우리의 기업들의 개념은 품질에 생생하고, 명예 위에서 발전합니다. 결합은 고급 품질, 낮은 가격, 완전한 제품 모델들이라는 유리한 입장에 있습니다.우리의 회사는 당신의 최상의 선택일 것이고 우리가 당신과 협력할 것을 고대합니다.
