| 원래 장소 | cangzhou、china |
| 브랜드 이름 | jude |
| 인증 | CE、ISO |
| 모델 번호 | 브레이크 휠과 연결되는 NGCLZ 기어 |

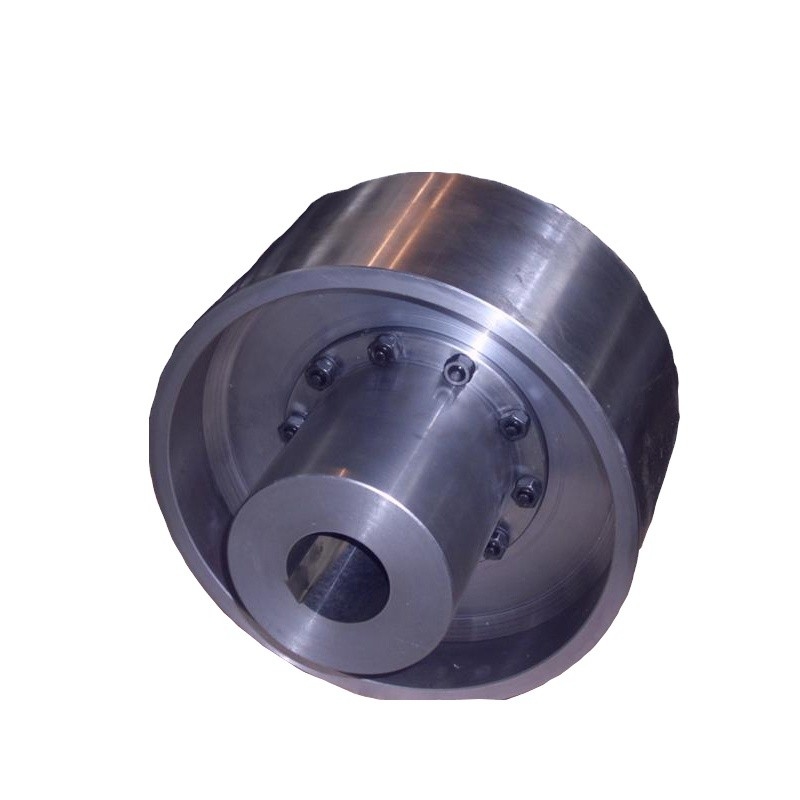

브레이크 휠과 연결되는 NGCLZ 드럼 기어는 드럼 기어 커플링입니다. 그것은 브레이크 휠을 가지고 있으며, 그것이 브레이크 휠의 속도를 조절함으로써 기계의 회전 속도를 조절할 수 있습니다. 브레이크 휠과 연결되는 NGCL 드럼 기어는 더 큰 각변위를 허락하고, 치아 접촉 조건을 개선할 수 있고, 토크를 이동시키고 플랜지 해프 밴드 연결부 등의 내부 기어와 똑같은 치수로 구성되는 기어폭의 접점 상태를 따라 각변위로, 서비스 수명을 연장하기 위해 능력을 향상시킵니다..
브레이크 휠과 연결되는 NGCLZ 드럼 기어는 좋고 실링된 상태에서 일할 필요가 있습니다. 브레이크 휠과 연결되는 NGCL 드럼 기어는 맞물림 이음과 같은 반지름 크기와 큰 베어링 캐패시티를 가지고 있습니다. 그것은 일반적으로 저속도와 고부하 조건 하에 축계 전송을 위해 사용됩니다. 고정밀도와 동평형 기어 커플링은 고속전송을 위해 사용될 수 있습니다.
| 사이즈 | 토크 Ｔ N.m | 속도 rpm | 구멍 밀리미터 | 길이 밀리미터 | D0 | Ｄ | D1 | D2 | D3 | Ｃ | C1 | Ｈ | B1 | B2 | B3 | 체중 킬로그램 |
| NGCLZ1 | 0.355 | 4000 | 20-35 | 38-82 | 160 | 103 | 71 | 71 | 50 | 30 | 8 | 2 | 42 | 38 | 68 | 8.4 |
| NGCLZ2 | 0.63 | 4000 | 25-45 | 44-112 | 160 | 115 | 83 | 83 | 60 | 39 | 8 | 2 | 48 | 42 | 68 | 10.5 |
| NGCLZ3 | 1 | 3800 | 28-55 | 44-112 | 200 | 127 | 95 | 95 | 75 | 39 | 8 | 2 | 49 | 42 | 85 | 18.8 |
| NGCLZ4 | 1.6 | 3800 | 38-65 | 60-142 | 200 | 149 | 116 | 116 | 90 | 46 | 8 | 2 | 53 | 42 | 85 | 26.8 |
| NGCLZ5 | 2.8 | 3000 | 40-75 | 84-142 | 250 | 167 | 134 | 134 | 105 | 47 | 9 | 2.5 | 58 | 42 | 105 | 39 |
| NGCLZ6 | 4.5 | 3000 | 45-90 | 107-172 | 250 | 187 | 153 | 153 | 125 | 52 | 9 | 2.5 | 59 | 42 | 105 | 53.2 |
| NGCLZ7 | 6.3 | 2400 | 50-100 | 84-212 | 315 | 204 | 170 | 170 | 140 | 52 | 9 | 2.5 | 63 | 42 | 132 | 79.6 |
| NGCLZ8 | 9 | 1900 | 55-110 | 84-212 | 400 | 230 | 186 | 186 | 155 | 57 | 12 | 3 | 77 | 47 | 168 | 117 |
| NGCLZ9 | 14 | 1500 | 60-130 | 107-252 | 500 | 256 | 212 | 212 | 180 | 64 | 13 | 3 | 80 | 47 | 210 | 182 |
| NGCLZ10 | 20 | 1200 | 65-150 | 107-252 | 630 | 287 | 239 | 239 | 200 | 66 | 15 | 3.5 | 90 | 47 | 265 | 246 |
| NGCLZ11 | 31.5 | 1050 | 70-170 | 107-302 | 710 | 325 | 270 | 276 | 235 | 74 | 16 | 3.5 | 94 | 47 | 298 | 361 |
| NGCLZ12 | 45 | 1050 | 75-200 | 107-352 | 710 | 362 | 310 | 313 | 270 | 84 | 16 | 4 | 104 | 49 | 298 | 470 |
| NGCLZ13 | 63 | 950 | 150-220 | 202-352 | 800 | 412 | 322 | 350 | 300 | 86 | 17 | 4.5 | 113 | 49 | 335 | 598 |
| NGCLZ14 | 100 | 950 | 170-250 | 242-410 | 800 | 462 | 380 | 420 | 335 | 98 | 18 | 5.5 | 157 | 63 | 335 | 780 |
난피 현 쥬드 전송 장비 제조 Co., Ltd．는 조사와 생산 결합을 전문으로 한 기업입니다. 또한 우리는 신제품과 벌크 제조를 개발할 수 있습니다. 결합에서 풍부한 경험, 전문적 R&D 팀과 다양한 장비와 함께, 그것은 우수한 조건을 가지고에게 당신의 다른 요건을 충족시킵니다.
회사 주요 생산물은 다음과 같습니다 : 광선 일래스틱 커플링, 티레드 결합, 자재 계수, 드럼 기어 커플링, 플움 플로워 형태 일래스틱 커플링, 고정 커플링 올덤 커플링, 롤러 체인 커플링과 같은 단어의 도처에서 기계 산업을 위한 모든 종류의 결합, 기둥 탄성 슬리브 핀 결합, 탄력 있는 맞춤 핀, 탄력 있는 은못 핀 결합, 펌프 축 이음, 등을 연결한 다이아 결합..
우리의 기업들의 개념은 품질에 생생하고, 명예 위에서 발전합니다. 결합은 고급 품질, 낮은 가격, 완전한 제품 모델들이라는 유리한 입장에 있습니다.우리의 회사는 당신의 최상의 선택일 것이고 우리가 당신과 협력할 것을 고대합니다.
