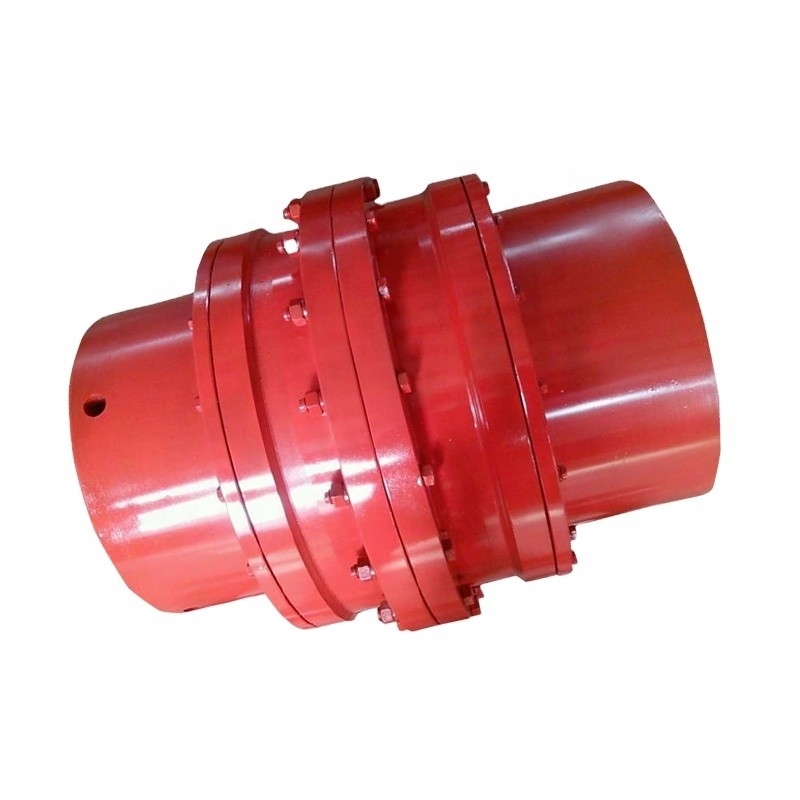

GICL 드럼 기어 커플링은 톱니 수가 같은 하프 커플링, 내부 링 및 외부 플랜지로 구성됩니다. 외부 톱니는 직선 톱니와 두 종류의 드럼 톱니입니다.치아는 치아의 외부 구입니다.
(1)GIICL은 더 큰 각도 변위(직선 톱니 커플링에 비해)를 허용하여 톱니 접촉 조건을 개선하고 전달 토크 용량을 개선하며 수명을 연장할 수 있습니다.이 폭 방향을 따른 각도 변위의 접촉 상태.
(2) 조밀한 구조, 작은 회전 반경, 큰 베어링 용량, 높은 전송 효율, 낮은 소음 및 긴 유지 보수 주기로 방사형, 축 및 각도 편차 및 축 편차의 보상 기능;
(3) 야금, 광업, 리프팅 및 운송 산업, 구동축, 일반 기계 및 석유 화학 산업의 기타 기계와 같은 저속 및 고부하 조건에 적용됩니다.
GICL1-GICL14
|
GICL15-GICL30
| 크기 | 토크 Tn KN.m | 속도(n)r/min | 구멍 d1,d2 | 길이 L | 디 | D1 | D2 | 비 | ㅏ | 씨 | 이자형 | 무게 kg | ||
| 와이 | J1 | 지 | ||||||||||||
| GICL1 | 0.8 | 7100 | 16-38 | 44-82 | 125 | 95 | 60 | 115 | 75 | 2.5 | 15 | 22 | 30 | 6 |
| GICL2 | 1.4 | 6300 | 25-48 | 60-112 | 145 | 120 | 75 | 135 | 88 | 2.5 | 13.5 | 28 | 30 | 10 |
| GICL3 | 2.8 | 5900 | 30-60 | 84-142 | 170 | 140 | 95 | 155 | 106 | 삼 | 17 | 28 | 30 | 18 |
| GICL4 | 5 | 5400 | 32-70 | 84-142 | 195 | 165 | 115 | 178 | 124 | 삼 | 17 | 35 | 30 | 25 |
| GICL5 | 8 | 5000 | 40-80 | 84-142 | 225 | 183 | 130 | 198 | 142 | 삼 | 20 | 35 | 30 | 38 |
| GICL6 | 11.2 | 4800 | 48-90 | 107-172 | 240 | 200 | 145 | 218 | 160 | 4 | 20 | 43 | 30 | 49 |
| GICL7 | 15 | 4500 | 60-100 | 107-172 | 260 | 230 | 160 | 244 | 180 | 4 | 22 | 43 | 30 | 70 |
| GICL8 | 21.2 | 4000 | 65-110 | 132-212 | 280 | 245 | 175 | 264 | 193 | 5 | 22 | 48 | 30 | 84 |
| GICL9 | 26.5 | 3500 | 70-125 | 132-212 | 315 | 270 | 200 | 284 | 208 | 5 | 22 | 49 | 30 | 110 |
| GICL10 | 42.5 | 3200 | 80-140 | 167-252 | 345 | 300 | 220 | 330 | 249 | 5 | 29 | 54 | 30 | 160 |
| GICL11 | 60 | 3000 | 100-160 | 167-252 | 380 | 330 | 260 | 360 | 267 | 6 | 29 | 54 | 40 | 220 |
| GICL12 | 80 | 2600 | 120-180 | 202-302 | 440 | 380 | 290 | 416 | 313 | 6 | 29 | 68 | 40 | 310 |
| GICL13 | 112 | 2300 | 140-200 | 242-352 | 480 | 420 | 320 | 476 | 364 | 7 | 32 | 70 | 40 | 420 |
| GICL14 | 160 | 2100년 | 160-220 | 242-352 | 520 | 465 | 360 | 532 | 415 | 8 | 32 | 70 | 40 | 600 |
| GICL15 | 224 | 1900년 | 190-250 | 282-410 | 580 | 510 | 400 | 556 | 429 | 10 | 34 | 80 | 40 | 790 |
| GICL16 | 355 | 1600년 | 200-280 | 282-410 | 680 | 595 | 465 | 640 | 501 | 10 | 38 | 80 | 50 | 1140 |
| GICL17 | 400 | 1500 | 220-300 | 330-470 | 720 | 645 | 495 | 672 | 512 | 10 | 39 | - | 50 | 1310년 |
| GICL18 | 500 | 1400 | 240-320 | 330-470 | 775 | 675 | 520 | 702 | 524 | 10 | 41 | - | 50 | 1630년 |
| GICL19 | 630 | 1300년 | 260-340 | 380-550 | 815 | 715 | 560 | 744 | 560 | 10 | 41 | - | 50 | 1780년 |
| GICL20 | 710 | 1200 | 280-360 | 380-550 | 855 | 755 | 585 | 786 | 595 | 13 | 44 | - | 50 | 2270 |
| GICL21 | 900 | 1100 | 300-380 | 380-550 | 915 | 795 | 620 | 808 | 611 | 13 | 44 | - | 50 | 2600 |
| GICL22 | 950 | 950 | 340-400 | 450-650 | 960 | 840 | 665 | 830 | 632 | 13 | 44 | - | 60 | 3040 |
| GICL23 | 1120년 | 900 | 360-420 | 450-650 | 1010 | 890 | 710 | 870 | 666 | 13 | 48 | - | 60 | 3670 |
