| 원래 장소 | 허베이, 중국 |
| 브랜드 이름 | Jude |
| 모델 번호 | NGCLZ |

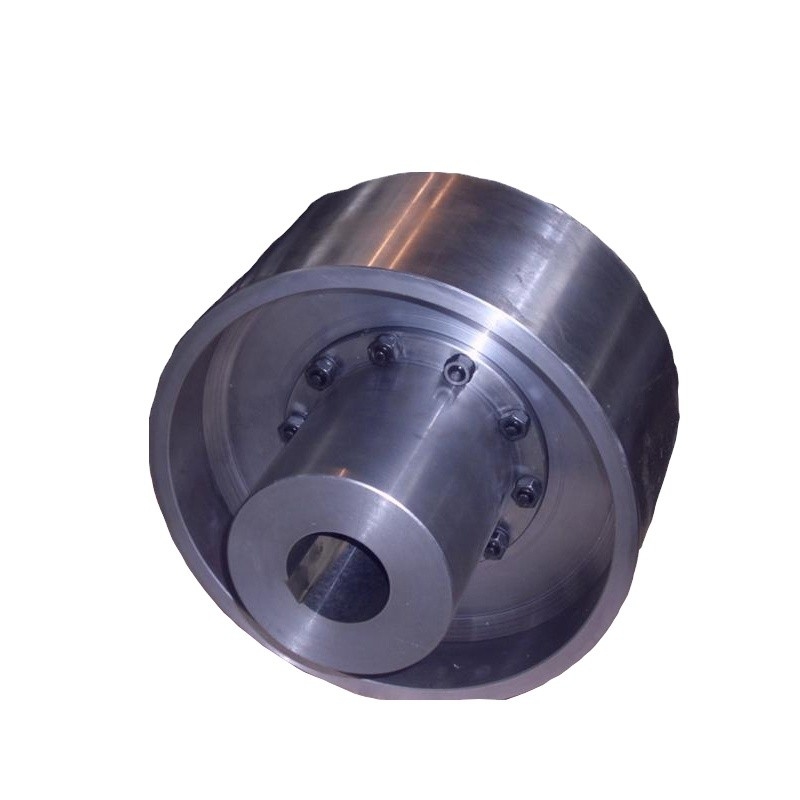

브레이크 휠과 NGCLZ 드럼 기어 커플 링 소개
브레이크 휠이 있는 NGCLZ 드럼 기어 커플링에는 브레이크 휠이 있으며 브레이크 휠의 속도를 제어하여 기계의 속도를 조정할 수 있습니다.브레이크 휠이 있는 NGCLZ 드럼 기어 커플링은 더 큰 각 변위를 허용하고 톱니 접촉 조건을 개선할 수 있으며 내부 기어와 플랜지 하프 밴드 커플링 부품의 잇수 등.
브레이크 휠이 있는 NGCLZ 드럼 기어 커플링은 양호하고 밀폐된 상태에서 작동해야 합니다.브레이크 휠이 있는 NGCLZ 드럼 기어 커플링은 톱니 커플링과 동일한 방사형 크기와 큰 베어링 용량을 가지고 있습니다.저속 및 고부하 조건에서 샤프트 전송에 일반적으로 사용됩니다.고정밀 및 동적 밸런싱 기어 커플 링은 고속 전송에 사용할 수 있습니다.
|
| 크기 | 토크 TNm | 속도 rpm | 보어 mm | 길이 mm | D0 | 디 | D1 | D2 | D3 | 씨 | C1 | 시간 | B1 | B2 | B3 | 무게 kg |
| NGCLZ1 | 0.355 | 4000 | 20-35 | 38-82 | 160 | 103 | 71 | 71 | 50 | 30 | 8 | 2 | 42 | 38 | 68 | 8.4 |
| NGCLZ2 | 0.63 | 4000 | 25-45 | 44-112 | 160 | 115 | 83 | 83 | 60 | 39 | 8 | 2 | 48 | 42 | 68 | 10.5 |
| NGCLZ3 | 1 | 3800 | 28-55 | 44-112 | 200 | 127 | 95 | 95 | 75 | 39 | 8 | 2 | 49 | 42 | 85 | 18.8 |
| NGCLZ4 | 1.6 | 3800 | 38-65 | 60-142 | 200 | 149 | 116 | 116 | 90 | 46 | 8 | 2 | 53 | 42 | 85 | 26.8 |
| NGCLZ5 | 2.8 | 3000 | 40-75 | 84-142 | 250 | 167 | 134 | 134 | 105 | 47 | 9 | 2.5 | 58 | 42 | 105 | 39 |
| NGCLZ6 | 4.5 | 3000 | 45-90 | 107-172 | 250 | 187 | 153 | 153 | 125 | 52 | 9 | 2.5 | 59 | 42 | 105 | 53.2 |
| NGCLZ7 | 6.3 | 2400 | 50-100 | 84-212 | 315 | 204 | 170 | 170 | 140 | 52 | 9 | 2.5 | 63 | 42 | 132 | 79.6 |
| NGCLZ8 | 9 | 1900년 | 55-110 | 84-212 | 400 | 230 | 186 | 186 | 155 | 57 | 12 | 삼 | 77 | 47 | 168 | 117 |
| NGCLZ9 | 14 | 1500 | 60-130 | 107-252 | 500 | 256 | 212 | 212 | 180 | 64 | 13 | 삼 | 80 | 47 | 210 | 182 |
| NGCLZ10 | 20 | 1200 | 65-150 | 107-252 | 630 | 287 | 239 | 239 | 200 | 66 | 15 | 3.5 | 90 | 47 | 265 | 246 |
| NGCLZ11 | 31.5 | 1050 | 70-170 | 107-302 | 710 | 325 | 270 | 276 | 235 | 74 | 16 | 3.5 | 94 | 47 | 298 | 361 |
| NGCLZ12 | 45 | 1050 | 75-200 | 107-352 | 710 | 362 | 310 | 313 | 270 | 84 | 16 | 4 | 104 | 49 | 298 | 470 |
| NGCLZ13 | 63 | 950 | 150-220 | 202-352 | 800 | 412 | 322 | 350 | 300 | 86 | 17 | 4.5 | 113 | 49 | 335 | 598 |
| NGCLZ14 | 100 | 950 | 170-250 | 242-410 | 800 | 462 | 380 | 420 | 335 | 98 | 18 | 5.5 | 157 | 63 | 335 | 780 |
