| 원래 장소 | 중국 |
| 브랜드 이름 | Purple Horn |

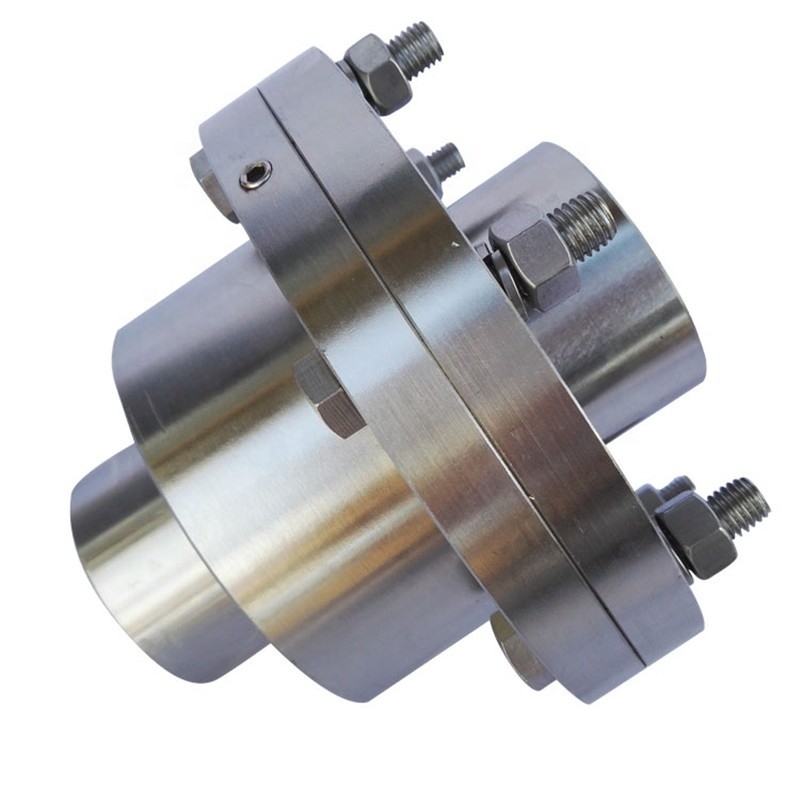

그만큼GICLZ 드럼 기어 치형 리지드 커플링모터와 기계를 연결하는 두 개의 수평축 전송 샤프트에 적합합니다.GICLZ 드럼 기어 커플링에는 특정 각도 보상이 있으며 작업 환경 온도는 -20~+80도, 전달 공칭 토크는 800-3500000N.m, 차축 구멍 조합에는 Y/J1, J1/J1 및 Y/가 있습니다. Y 및 G 1 CLZ 유형 드럼 기어 커플 링은 서로 멀리 떨어져있는 두 축 끝의 두 끝단에 적합합니다.
GICLZ1-GICLZ14
GICLZ15-GICLZ30
| 크기 | 토크 Tn KN.m | 속도(n) r/min | 구멍 d1,d2 | 길이 L | 디 | D1 | D2 | D3 | 비 | ㅏ | 씨 | 무게 kg |
| GICLZ1 | 0.63 | 4000 | 25-50 | 62-112 | 125 | 95 | 60 | 80 | 57 | 37 | 2.5 | 5.4 |
| GICLZ2 | 1.12 | 4000 | 30-60 | 82-142 | 144 | 120 | 75 | 95 | 67 | 44 | 2.5 | 10 |
| GICLZ3 | 2.24 | 4000 | 30-70 | 82-142 | 174 | 140 | 95 | 115 | 77 | 53 | 삼 | 17 |
| GICLZ4 | 3.55 | 3600 | 40-75 | 112-142 | 196 | 165 | 115 | 130 | 89 | 62 | 삼 | 23 |
| GICLZ5 | 5 | 3300 | 40-90 | 112-172 | 224 | 183 | 130 | 150 | 99 | 71 | 삼 | 37 |
| GICLZ6 | 7.1 | 3000 | 60-95 | 142-172 | 241 | 200 | 145 | 170 | 109 | 80 | 4 | 47 |
| GICLZ7 | 10 | 2680 | 60-120 | 142-212 | 260 | 230 | 160 | 195 | 122 | 90 | 4 | 70 |
| GICLZ8 | 14 | 2500 | 65-120 | 142-212 | 282 | 245 | 175 | 210 | 132 | 96 | 5 | 82 |
| GICLZ9 | 18 | 2350 | 80-140 | 172-252 | 314 | 270 | 200 | 225 | 142 | 104 | 5 | 100 |
| GICLZ10 | 31.5 | 2150 | 80-160 | 172-302 | 346 | 300 | 220 | 250 | 165 | 124 | 5 | 150 |
| GICLZ11 | 40 | 1880년 | 100-180 | 212-302 | 380 | 330 | 260 | 285 | 180 | 133 | 6 | 210 |
| GICLZ12 | 56 | 1680년 | 120-200 | 212-352 | 442 | 380 | 290 | 325 | 208 | 156 | 6 | 290 |
| GICLZ13 | 80 | 1530년 | 140-220 | 252-352 | 482 | 420 | 320 | 360 | 238 | 182 | 7 | 410 |
| GICLZ14 | 112 | 1300년 | 160-250 | 302-410 | 520 | 465 | 360 | 410 | 266 | 207 | 8 | 590 |
| GICLZ15 | 160 | 1180 | 190-280 | 352-470 | 580 | 510 | 400 | 450 | 278 | 214 | 10 | 780 |
| GICLZ16 | 250 | 1000 | 200-320 | 352-470 | 680 | 595 | 465 | 500 | 320 | 250 | 10 | 1100 |
| GICLZ17 | 280 | 980 | 200-320 | 352-470 | 720 | 645 | 495 | 530 | 336 | 256 | 10 | 1210년 |
| GICLZ18 | 355 | 900 | 240-340 | 410-550 | 775 | 675 | 520 | 540 | 351 | 262 | 10 | 1480년 |
| GICLZ19 | 450 | 830 | 260-360 | 410-550 | 815 | 715 | 560 | 580 | 372 | 280 | 10 | 1610년 |
| GICLZ20 | 500 | 790 | 280-380 | 470-550 | 855 | 755 | 585 | 600 | 393 | 297 | 13 | 2040년 |
| GICLZ21 | 630 | 750 | 300-400 | 470-650 | 915 | 795 | 620 | 640 | 404 | 305 | 13 | 2400 |
| GICLZ22 | 710 | 720 | 340-420 | 550-650 | 960 | 840 | 665 | 680 | 415 | 316 | 13 | 2460 |
| GICLZ23 | 800 | 680 | 360-450 | 550-650 | 1010 | 890 | 710 | 720 | 435 | 333 | 13 | 3340 |
Nanpi 카운티 Jude 전송 장비 제조 co., LTD.연구 및 생산 커플링 전문 기업입니다.또한 우리는 신제품 및 대량 생산을 개발할 수 있습니다.풍부한 경험, 전문 R&D 팀 및 다양한 커플링 장비를 통해 다양한 요구 사항을 충족할 수 있는 우수한 조건을 갖추고 있습니다.
회사 주요 제품은 다음과 같습니다. 방사형 탄성 커플 링, 타이어 커플 링, 범용 커플 링, 드럼 기어 커플 링, 매화 모양 탄성 커플 링, 강성 커플 링 올덤 커플 링, 롤러 체인 커플 링, 다이어프램 커플 링과 같은 단어 전체의 기계 산업을위한 모든 종류의 커플 링 , 커플 링 컬럼 탄성 슬리브 핀 커플 링, 탄성 맞춤 핀, 탄성 맞춤 핀 커플 링, 펌프 샤프트 커플 링 등
우리 회사의 개념은 품질에 따라 살고 명예에 따라 발전합니다.연결에는 고품질, 저가, 완전한 제품 모형의 이점이 있습니다. 우리 회사는 당신의 제일 선택일 것입니다, 우리는 당신과 협력하기를 기대합니다.
언제든지 우리와 연락하세요
