| 원래 장소 | cangzhou、china |
| 브랜드 이름 | jude |
| 인증 | CE、ISO |
| 모델 번호 | HL |

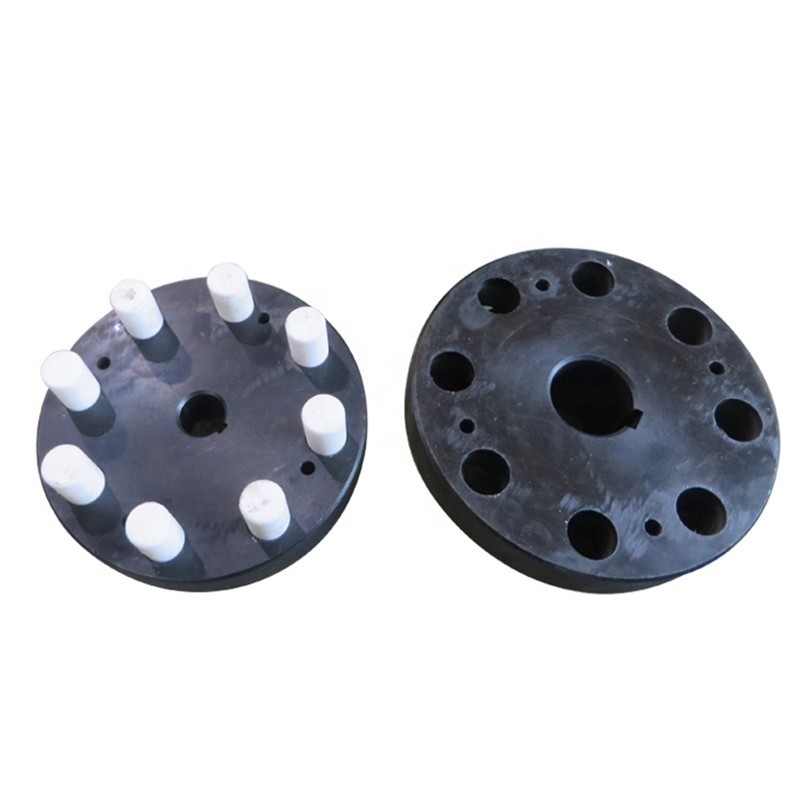

HL / LX 탄력적 핀 결합의 인트로두체
HL / LX 탄력적 핀 결합은 단순하, 합리적이, 편리한 유지, 대칭적이고 교환할 수 있는 양측, 장수 더 큰 구조를 가지고, 더 큰 축 방향 이동을 허락합니다. 그것은 쿠션닝, 습기를 주는, 마모 방지와 다른 특성을 가지고 있습니다. HL 타입 탄성 핀 결합의 샤프트 홀의 타입은 원통 ( Y ), 원추형 ( Z )와 쇼트 실린더 ( J ) 입니다.
HL / LX 탄력적 핀 결합은 또한 나일론 컬럼 핀 결합으로 만들어집니다. 선체는 정밀 주조에 의해 45# 주강으로 만들어집니다. 샤프트 홀과 키웨이는 작성되고 탄성 핀이 나일론으로 만들어집니다. 2 축선 편심 동안 추적 보상이 있고, 탄성부가 직장에서 줄여지고, 일하는 신뢰성이 약합니다. 그들은 저속도 매체 속도 드라이브 축에 적합하고, 높은 신뢰도와 근무 조건에 적합하지 않습니다.
| 모델 | TN(n.m) | [n]r/min | Ｄ 1 Ｄ 2 Ｄ Ｚ | Ｄ | Ｓ | Kg.m 2 | Kg | |||||
| Ｙ | Z,J 1, Ｚ | |||||||||||
| Ｌ | Ｌ 1 | Ｌ | ||||||||||
| 강철 | 철 | 강철 | 철 | |||||||||
| HL1 | 160 | 7100 | 12 14 | 12 14 | 32 | 27 | 32 | 90 | 2.5 | 0.0064 | 2 | |
| 16 18 | 16 18 | 42 | 30 | 42 | ||||||||
| 19 | 19 | |||||||||||
| 20 22 | 20 22 | 52 | 38 | 52 | ||||||||
| 24 | ||||||||||||
| HL2 | 315 | 5600 | 20 22 | 20 22 | 52 | 38 | 52 | 120 | 2.5 | 0.253 | 5 | |
| 24 | 24 | |||||||||||
| 25 28 | 25 28 | 62 | 44 | 62 | ||||||||
| 30 32 | 30 32 | 82 | 60 | 82 | ||||||||
| 35 | ||||||||||||
| HL3 | 630 | 5000 | 30 32 | 30 32 | 82 | 60 | 82 | 160 | 2.5 | 0.6 | 8 | |
| 35 38 | 35 38 | |||||||||||
| 40 42 | 40 42 | 112 | 84 | 112 | ||||||||
| 45 48 | ||||||||||||
| HL4 | 1250 | 4000 | 2800 | 40 42 | 40 42 | 112 | 84 | 112 | 195 | 3 | 3.4 | 22 |
| 45 48 | 45 48 | |||||||||||
| 50 55 | 50 55 | |||||||||||
| 56 | 56 | |||||||||||
| 60 63 | 142 | 107 | 142 | |||||||||
| HL5 | 2000 | 3550 | 2500 | 50 55 | 50 55 | 112 | 84 | 112 | 220 | 3 | 5.4 | 30 |
| 56 | 56 | |||||||||||
| 60 63 | 60 63 | 142 | 107 | 142 | ||||||||
| 65 67 | 65 67 | |||||||||||
| 71 75 | ||||||||||||
| HL6 | 3150 | 2800 | 2100 | 60 63 | 60 63 | 142 | 107 | 142 | 280 | 4 | 15.6 | 53 |
| 65 70 | 65 70 | |||||||||||
| 71 75 | 71 75 | |||||||||||
| 80 | 80 | |||||||||||
| 85 | 172 | 132 | 172 | |||||||||
| HL7 | 6300 | 2240 | 1700 | 70 71 | 70 71 | 142 | 107 | 142 | 320 | 4 | 41.1 | 98 |
| 75 | 75 | |||||||||||
| 80 85 | 80 85 | 172 | 132 | 172 | ||||||||
| 90 95 | 90 95 | |||||||||||
| 100 110 | 100 | 212 | 167 | 212 | ||||||||
| HL8 | 10000 | 2120 | 1600 | 80 85 | 80 85 | 172 | 132 | 172 | 360 | 5 | 56.5 | 119 |
| 90 95 | 90 95 | |||||||||||
| 100 110 | 100 110 | 212 | 167 | 212 | ||||||||
| 120 125 | ||||||||||||
| HL9 | 16000 | 1800 | 1250 | 100 110 | 100 110 | 212 | 167 | 212 | 410 | 5 | 133.3 | 197 |
| 120 125 | 120 125 | |||||||||||
| 130 140 | 130 | 252 | 202 | 252 | ||||||||
| HL10 | 25000 | 1560 | 1120 | 110 120 | 110 120 | 212 | 167 | 212 | 480 | 6 | 273.2 | 322 |
| 125 | 125 | |||||||||||
| 130 140 | 130 140 | 252 | 202 | 252 | ||||||||
| 150 | 150 | |||||||||||
| 160 170 | 160 | 302 | 242 | 302 | ||||||||
| 180 | ||||||||||||
| HL11 | 31500 | 1320 | 1000 | 130 140 | 130 140 | 252 | 202 | 252 | 540 | 6 | 555.7 | 520 |
| 150 | 150 | |||||||||||
| 160 170 | 160 170 | 302 | 242 | 302 | ||||||||
| 180 | 180 | |||||||||||
| 190 200 | 190 | 352 | 282 | 352 | ||||||||
| 220 | ||||||||||||
| HL12 | 63000 | 1250 | 950 | 160 170 | 160 170 | 302 | 242 | 302 | 630 | 7 | 902 | 714 |
| 180 | 180 | |||||||||||
| 190 200 | 190 200 | 352 | 282 | 352 | ||||||||
| 220 | 220 | |||||||||||
| 240 250 | 410 | 330 | - | |||||||||
| 260 | ||||||||||||
| HL13 | 100000 | 1120 | 850 | 190 200 | 190 200 | 352 | 282 | 352 | 710 | 8 | 1700 | 1057 |
| 220 | 220 | |||||||||||
| 240 250 | 240 250 | 410 | 330 | - | ||||||||
| 260 | 260 | |||||||||||
| 280 300 | 470 | 380 | - | |||||||||
| HL14 | 160000 | 850 | 630 | 240 250 | 240 250 | 410 | 330 | - | 800 | 8 | 4318 | 1956 |
|
난피 현 쥬드 전송 장비 제조 Co., Ltd．는 조사와 생산 결합을 전문으로 한 기업입니다. 또한 우리는 신제품과 벌크 제조를 개발할 수 있습니다. 결합에서 풍부한 경험, 전문적 R&D 팀과 다양한 장비와 함께, 그것은 우수한 조건을 가지고에게 당신의 다른 요건을 충족시킵니다.
회사 주요 생산물은 다음과 같습니다 : 광선 일래스틱 커플링, 티레드 결합, 자재 계수, 드럼 기어 커플링, 플움 플로워 형태 일래스틱 커플링, 고정 커플링 올덤 커플링, 롤러 체인 커플링과 같은 단어의 도처에서 기계 산업을 위한 모든 종류의 결합, 기둥 탄성 슬리브 핀 결합, 탄력 있는 맞춤 핀, 탄력 있는 은못 핀 결합, 펌프 축 이음, 등을 연결한 다이아 결합..
우리의 기업들의 개념은 품질에 생생하고, 명예 위에서 발전합니다. 결합은 고급 품질, 낮은 가격, 완전한 제품 모델들이라는 유리한 입장에 있습니다.우리의 회사는 당신의 최상의 선택일 것이고 우리가 당신과 협력할 것을 고대합니다.
