| 원래 장소 | cangzhou、china |
| 브랜드 이름 | jude |
| 인증 | CE、ISO |
| 모델 번호 | FCL |

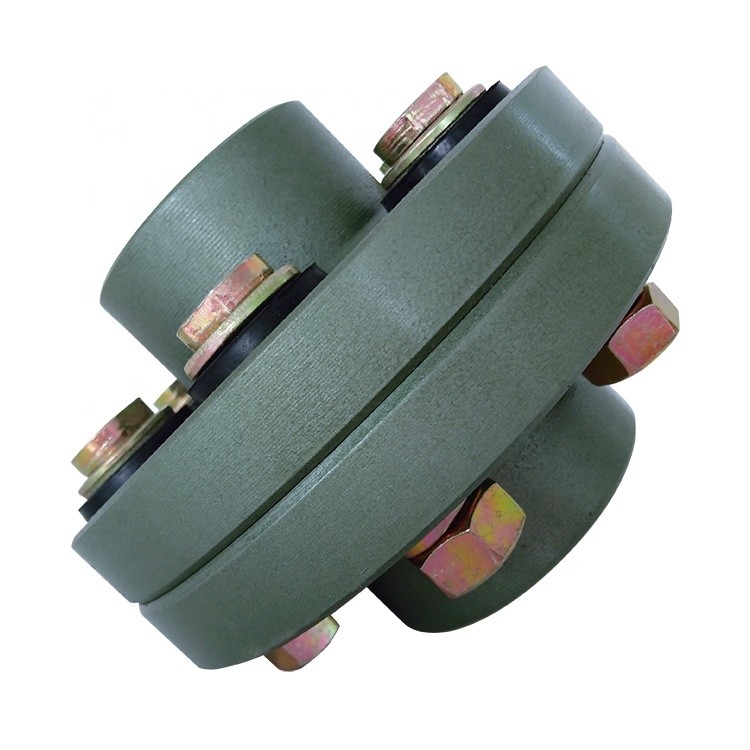

플렉시블 커플링 모델 프클리스는 넓게 그것의 소형 디자인, 용이한 설치, 편리한 유지, 작은 사이즈와 경량을 위해 사용했습니다.샤프트 사이의 상대 변위가 특정한 것 이내에 유지된 한 tolerance,B 결합은 최고 기능을 운영하고 오랫동안 직장 생활을 가질 것입니다.그러므로 그것은 매우 매체에서 요구되고에 의해 운전한 작은 동력 전달 장치가 속도 저감기, 승강기, 압축기, 컨베이어들, 방적과 제직기와 볼 밀과 같이, 자동차로 갑니다.
허용할 수 있는 상대 변위 :
광선 변위 :0.2~0.6mm
각도 변위 :0' 30′~1' 30′
| 타입 | 맥스 토크 | 최대 속도 | Ｄ | D1 | D2 | Ｌ | Ｃ | 엔-M | 중량 |
| N.m | 분 Ｔ / | 킬로그램 | |||||||
| FCL90 | 4 | 4000 | 90 | 36 | 11 | 28 | 3 | 4-M8*50 | 1.8 |
| FCL100 | 10 | 4000 | 100 | 40 | 11 | 35.5 | 3 | 4-M10*56 | 2.3 |
| FCL112 | 16 | 4000 | 112 | 46 | 13 | 40 | 3 | 4-M10*56 | 3 |
| FCL125 | 25 | 4000 | 125 | 50 | 13 | 45 | 3 | 4-M12*64 | 4 |
| FCL140 | 50 | 4000 | 140 | 65 | 13 | 50 | 3 | 6-M12*64 | 5.5 |
| FCL160 | 110 | 4000 | 160 | 80 | 15 | 56 | 3 | 8-M12*64 | 8 |
| FCL180 | 157 | 3500 | 180 | 90 | 15 | 63 | 3 | 8-M12*64 | 10.5 |
| FCL200 | 245 | 3200 | 200 | 100 | 21 | 71 | 4 | 8-M20*85 | 16.2 |
| FCL224 | 392 | 2850 | 224 | 115 | 21 | 80 | 4 | 8-M20*85 | 22 |
| FCL250 | 618 | 2550 | 250 | 135 | 25 | 90 | 4 | 8-M24*100 | 32 |
| FCL280 | 980 | 2300 | 280 | 140 | 34 | 100 | 4 | 8-M24*116 | 44 |
| FCL315 | 1568 | 2050 | 315 | 160 | 41 | 112 | 4 | 10-M24*116 | 58 |
| FCL355 | 2450 | 1800 | 355 | 180 | 60 | 125 | 5 | 8-M30*150 | 90 |
| FCL400 | 3920 | 1600 | 400 | 200 | 60 | 125 | 5 | 10-M30*150 | 113 |
| FCL450 | 6174 | 1400 | 450 | 224 | 65 | 140 | 5 | 12-M30*150 | 145 |
| FCL560 | 9800 | 1150 | 560 | 250 | 85 | 160 | 5 | 14-M30*150 | 229 |
| FCL630 | 15680 | 1000 | 630 | 280 | 95 | 180 | 5 | 18-M30*150 | 296 |
