| 원래 장소 | cangzhou、china |
| 브랜드 이름 | jude |
| 인증 | CE、ISO |
| 모델 번호 | FCL |
플렉시블 커플링의 기능은 한 샤프트부터 또 다른 것까지 전송 토크에 있고, 특히 있고 쇼크 부하를 흡수하기 위해 매우 제한된 정렬 불량이 발생할 수 있는 경우고 또한 사용합니다.

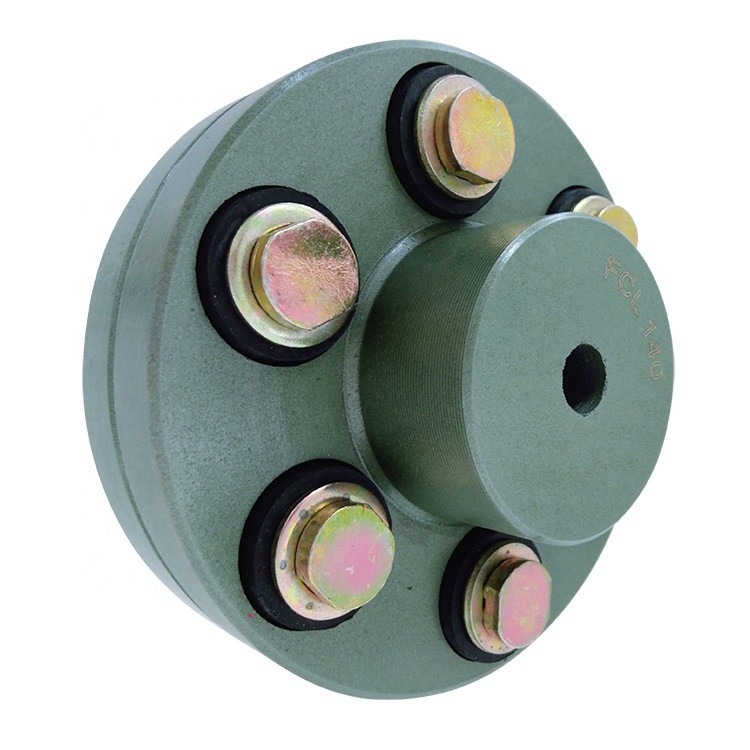

쿠션 드라이브 형식의 FCL 부시 형태 플렉시블 커플링. 배변된 기계 입력에고 장력 볼트를 통하여 토크를 전합니다. 대단히 고도로 발달한 고무 화합물은 로드를 흡수하기 위해 수풀들입니다. 비틀림 진동과 경미한 정렬 오류.
결합이 할 수 있는 채 최대 속도에 고토크를 전한 건설에서 단순하고 소형입니다. 플랜지가 무쇠에 의해 제조된다고, 결합 허가의 이런 유형은 각각 방향에 진입하고, 맞춤 뒤에 주유 또는 조정 어느 쪽도 아닌 요구하지 않습니다. 탄력적 경영은 영향받지 않는 물, 먼지와 통기 조건으로 남아 있습니다. 플렉시블 커플링에 의해 연결되는 것 인 기계는 처음으로 모든 가능한 정확도와 일직선으로 정렬되어야 합니다. 결합의 능력은 그리고 나서 온도 변화 또는 무거운 샤프트 로딩으로 인해서 발생하는 정렬 불량을 상대할 것입니다. 베어링 내구성의 기계 기초의 설정은 또한 덤으로 로딩이 결합에 가해지게 할 것입니다.이러한 상태의 누구 또는 모두는 한때 발생할 수 있고 기계가 연결되었습니다. 그렇지 않았다면 말해지지 않는다면, 플랜지는 요구에게 어울리기 위해 지루하고, 영국 표준 （규격） 시방서에 마이위드입니다. 그들은 사이트에 기계가공을 허용하기 위해 또한 기록된 최소 구멍으로 공급될 수 있습니다.
| 타입 | 맥스 토크 | 최대 속도 | Ｄ | D1 | d1 | Ｌ | Ｃ | 엔-M | 중량 |
| N.m | 분 Ｒ / | 킬로그램 | |||||||
| FCL90 | 4 | 4000 | 90 | 35.5 | 11 | 28 | 3 | 4-M8×50 | 1.7 |
| FCL100 | 10 | 4000 | 100 | 40 | 11 | 35.5 | 3 | 4-M10×56 | 2.3 |
| FCL112 | 16 | 4000 | 112 | 45 | 13 | 40 | 3 | 4-M10×56 | 2.8 |
| FCL125 | 25 | 4000 | 125 | 50 | 13 | 45 | 3 | 4-M12×64 | 4 |
| FCL140 | 50 | 4000 | 140 | 63 | 13 | 50 | 3 | 6-M12×64 | 5.4 |
| FCL160 | 110 | 4000 | 160 | 80 | 15 | 56 | 3 | 8-M12×64 | 8 |
| FCL180 | 157 | 3500 | 180 | 90 | 15 | 63 | 3 | 8-M12×64 | 10.5 |
| FCL200 | 245 | 3200 | 200 | 100 | 21 | 71 | 4 | 8-M20×85 | 16.2 |
| FCL224 | 392 | 2850 | 224 | 112 | 21 | 80 | 4 | 8-M20×85 | 21.3 |
| FCL220 | 618 | 2550 | 250 | 125 | 25 | 90 | 4 | 8-M24×110 | 31.6 |
| FCL280 | 980 | 2300 | 280 | 140 | 34 | 100 | 4 | 8-M24×116 | 44 |
| FCL315 | 1568 | 2050 | 315 | 160 | 41 | 112 | 4 | 10-M24×116 | 57.7 |
| FCL355 | 2450 | 1800 | 355 | 180 | 60 | 125 | 5 | 8-M30×50 | 89.5 |
| FCL400 | 3920 | 1600 | 400 | 200 | 60 | 125 | 5 | 10-M30×150 | 113 |
| FCL450 | 6174 | 1400 | 450 | 224 | 65 | 140 | 5 | 12-M30×150 | 145 |
| FCL560 | 9800 | 1150 | 560 | 250 | 85 | 160 | 5 | 14-M30×150 | 229 |
| FCL630 | 15680 | 1000 | 630 | 280 | 95 | 180 | 5 | 18-M30×150 | 296 |
