| 원래 장소 | cangzhou、china |
| 브랜드 이름 | jude |
| 인증 | CE、ISO |
| 모델 번호 | FCL180 |

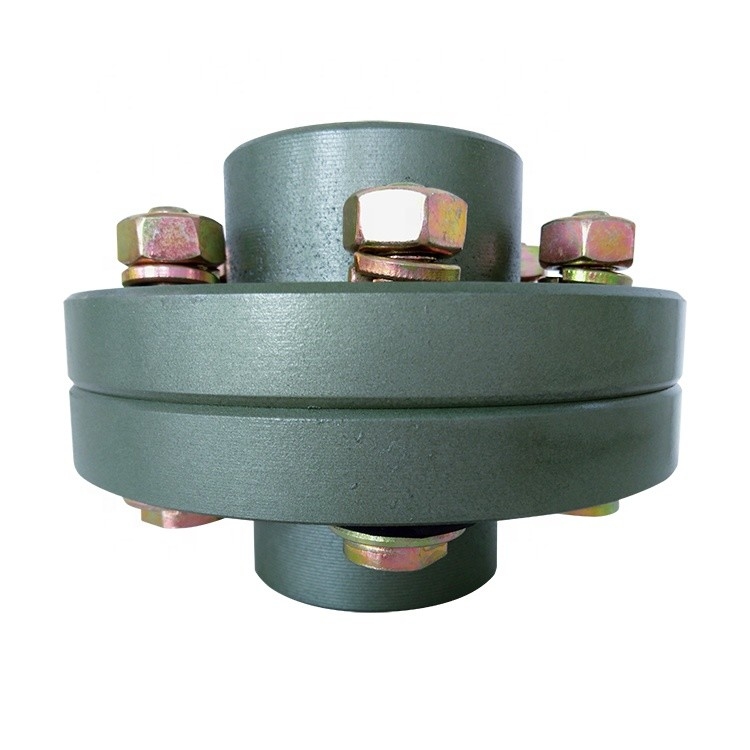

FCL 탄력적이 핀과 부시 결합의 특성
(1) 결합은 구조, 편리 설치, 용이한 대체, 작은 사이즈, 경량에 단순합니다.
(2) 만약 설치 조정이 지정 한계 이내에 2 상대 변위를 유지할 수 있다면, 결합은 만족할 성능과 긴 서비스 라이프를 가지고 있을 것입니다.
(3) 그것은 어느 것이 모터에 의해 로딩되 이를테면 환원제, 크레인, 압축기, 컨베이어, 직물 기계, 승강기와 볼 밀, 넓게 모든 종류의 매체와 작은 전동축에 적용될 수 있습니다.
(4) 탄성 슬리브 핀 결합의 무방한 상대 변위 :
광선 변위 : 0.2~0.6mm 각변위 : 0 ' 30 '~1' 30'
| 상품 이름 | 정위핀토시 결합, 플렉시블 커플링, 탄력 있는 맞춤 핀 축 이음 |
| DN 밀리미터 | 12~850mm |
| 정격 토크 | 100~2500000 N·m |
| 허용 속도 | 4000~460 kN·m |
| 재료 | 45#steel |
| 애플리케이션 | 넓게 야금학, 마이닝, 공학과 다른 분야에 사용했습니다. |
| 타입 | 맥스 토크 | 최대 속도 | Ｄ | D1 | d1 | Ｌ | Ｃ | 엔-M | 중량 |
| N.m | 분 Ｒ / | 킬로그램 | |||||||
| FCL90 | 4 | 4000 | 90 | 35.5 | 11 | 28 | 3 | 4-M8×50 | 1.7 |
| FCL100 | 10 | 4000 | 100 | 40 | 11 | 35.5 | 3 | 4-M10×56 | 2.3 |
| FCL112 | 16 | 4000 | 112 | 45 | 13 | 40 | 3 | 4-M10×56 | 2.8 |
| FCL125 | 25 | 4000 | 125 | 50 | 13 | 45 | 3 | 4-M12×64 | 4 |
| FCL140 | 50 | 4000 | 140 | 63 | 13 | 50 | 3 | 6-M12×64 | 5.4 |
| FCL160 | 110 | 4000 | 160 | 80 | 15 | 56 | 3 | 8-M12×64 | 8 |
| FCL180 | 157 | 3500 | 180 | 90 | 15 | 63 | 3 | 8-M12×64 | 10.5 |
| FCL200 | 245 | 3200 | 200 | 100 | 21 | 71 | 4 | 8-M20×85 | 16.2 |
| FCL224 | 392 | 2850 | 224 | 112 | 21 | 80 | 4 | 8-M20×85 | 21.3 |
| FCL220 | 618 | 2550 | 250 | 125 | 25 | 90 | 4 | 8-M24×110 | 31.6 |
| FCL280 | 980 | 2300 | 280 | 140 | 34 | 100 | 4 | 8-M24×116 | 44 |
| FCL315 | 1568 | 2050 | 315 | 160 | 41 | 112 | 4 | 10-M24×116 | 57.7 |
| FCL355 | 2450 | 1800 | 355 | 180 | 60 | 125 | 5 | 8-M30×50 | 89.5 |
| FCL400 | 3920 | 1600 | 400 | 200 | 60 | 125 | 5 | 10-M30×150 | 113 |
| FCL450 | 6174 | 1400 | 450 | 224 | 65 | 140 | 5 | 12-M30×150 | 145 |
| FCL560 | 9800 | 1150 | 560 | 250 | 85 | 160 | 5 | 14-M30×150 | 229 |
| FCL630 | 15680 | 1000 | 630 | 280 | 95 | 180 | 5 | 18-M30×150 | 296 |
|
충돌 보충적 두 축선 편심. |
|
손쉬운 유지보수 어떤 주유도 요구하지 않았던 작은 반지름 크기. |
|
|
볼트 장비 분해되고 모이도록 쉽습니다. |
|
고토크 성능 정격 속도 :4-15680N.M |
|
난피 현 쥬드 전송 장비 제조 Co., Ltd．는 조사와 생산 결합을 전문으로 한 기업입니다. 또한 우리는 신제품과 벌크 제조를 개발할 수 있습니다. 결합에서 풍부한 경험, 전문적 R&D 팀과 다양한 장비와 함께, 그것은 우수한 조건을 가지고에게 당신의 다른 요건을 충족시킵니다.
회사 주요 생산물은 다음과 같습니다 : 광선 일래스틱 커플링, 티레드 결합, 자재 계수, 드럼 기어 커플링, 플움 플로워 형태 일래스틱 커플링, 고정 커플링 올덤 커플링, 롤러 체인 커플링과 같은 단어의 도처에서 기계 산업을 위한 모든 종류의 결합, 기둥 탄성 슬리브 핀 결합, 탄력 있는 맞춤 핀, 탄력 있는 은못 핀 결합, 펌프 축 이음, 등을 연결한 다이아 결합..
우리의 기업들의 개념은 품질에 생생하고, 명예 위에서 발전합니다. 결합은 고급 품질, 낮은 가격, 완전한 제품 모델들이라는 유리한 입장에 있습니다.우리의 회사는 당신의 최상의 선택일 것이고 우리가 당신과 협력할 것을 고대합니다.
Q1 : 당신이 업체 또는 제조를 거래하고 있습니까 ?
한 : 우리는 공장입니다.
Q2 :당신은 샘플을 제공합니까 ? 그것이 자유롭거나 여분입니까 ?
한 : : 예, 우리는 샘플을 제공할 수 있지만 전혀 무료로.실제로 우리는 매우 좋은 가격 원칙을 가지고 있습니다, 당신이 그리고 나서 대량 주문을 할 때 샘플의 비용이 당신에게 돌아올 것입니다.
Q3 : 오랫동안 당신의 배달 시간은 어떻습니까?
한 : 일반적으로 상품이 주식에 있다면 그것은 10-15 일입니다. 또는 상품이 주식에 없으면 그것은 7-25 일입니다, 양에 따른 중입니다.
Q4 :오랫동안 당신의 보증은 어떻습니까?
한 : 우리의 보증은 12 달입니다.
Q5 :당신은 결합을 위한 정밀검사 절차를 가지고 있습니까 ?
한 :포장되는 것 전에 100% 자수 검사
Q6. 당신의 지불이 무엇입니까?
한 :1) 100% T/T.2) 향상에서 30%, 출하 전에 다른 사람. 3) L/C (신용장) Q7 :나는 주문 전에 한 당신의 공장을 방문 가지고 있을 수 있습니까? 한 : 확실히, 우리의 공장을 방문하도록 환영받습니다.
