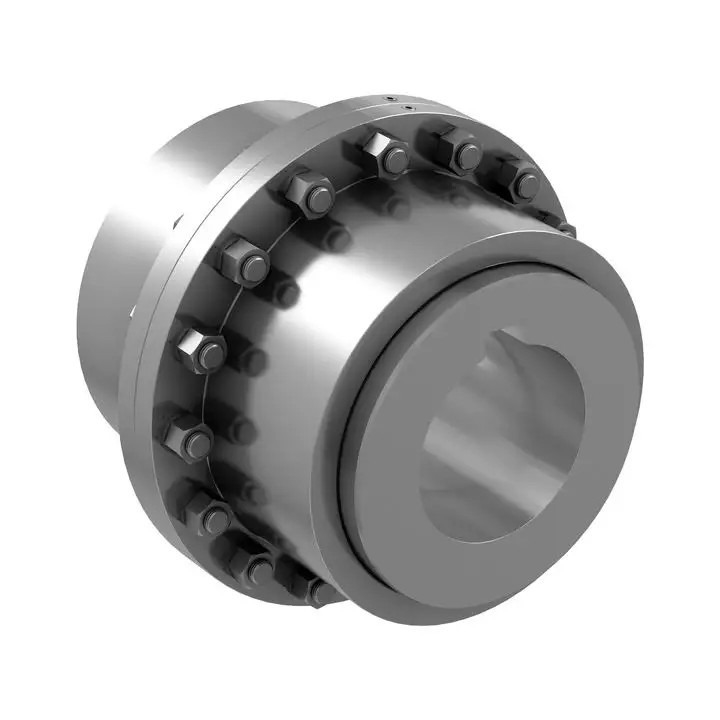

맞춘 CL 기어 커플링, 산업 설비를 위한 45# 강철 플렉시블 커플링

맞춘 CL 기어 커플링, 산업 설비를 위한 45# 강철 플렉시블 커플링

맞춘 CL 기어 커플링, 산업 설비를 위한 45# 강철 플렉시블 커플링

원래 장소	cangzhou、china
브랜드 이름	jude
인증	CE、ISO
모델 번호	CL 기어 커플링

제품 상세정보

구조:

기어

탄력적이거나 엄격합니다:

탄력적입니다

재료:

강철

색:

검정색

애플리케이션:

산업 설비

적용 가능한 산업:

식물, 기계류 정비소를 제조하기

본체 소재:

45# 강철

특징:

긴 작동 수명

포장:

나무상자

이름:

탄력적 핀 기어 커플링

관습:

예

상품 이름:

CL 유형 기어 결합

하이 라이트:

CL 기어 커플링

,

산업 설비 강철 플렉시블 커플링

,

45# 강철 플렉시블 커플링

제품 설명

운송 산업 석유 화학을 높이는 야금학 광업을 위한 CL 유형 기어 결합

CL 기어 Coupling(JB/ZQ4218-86)

CL 유형 기어 결합은 두 수평축 전송 샤프팅을 연결시키는데 적합합니다. 그것은 2 감원의 관련된 편향을 충족시키는 역량을 가지고, 움직일 수 있는 고정 커플링에 속합니다.내부 치형부와 2 외통과 외부 치와 2개 소매는 구성됩니다. 소매와 샤프트는 키로 연결됩니다. 2 외통은 볼트로 연결됩니다. 밀봉 링은 외피와 소매 사이에 배열됩니다.

맞춘 CL 기어 커플링, 산업 설비를 위한 45# 강철 플렉시블 커플링 0

* CL 기어 커플링 주치수와 Parameter(JB/ZQ4218-86)

모델	명목상 토크 KN·m	속도 rpm	구멍 d1,d2, dz	구멍의 길이		A	비	Ｄ	D1	D2	Ｃ	C1	C2	Ｅ	회전식 불활동 kg·m	집단 킬로그램
				Ｙ	J1 Z2
				Ｌ
				밀리미터
CL1	710	3780	18,19	42	30	49	106	170	110	55	16	-	-	12	0.03	7.8
			20,22,24	52	38						6	18.5	18.5
			25,28	62	44						2.5	14	18.5
			30,32,35,38	82	60							11	-
			40	112	84
CL2	1400	3000	30,32,35,38	82	60	75	134	185	125	70	2.5	13	22	12	0.05	12.5
			40,42,45	112	84								28
			48,50
CL3	3150	2400	40,42,45	112	84	92	170	220	150	90	2.5	15	28	18	0.13	26.9
			48,50,55,56
			60	142	107								36
CL5	8000	1680	50,55,56	112	84	145	220	290	200	130	5	30	40	25	0.45	55.8
			60,63,65,70	142	107
			71,75
			80,85,90	172	132
CL6	11200	1500	60,63,65	142	107	160	246	320	230	140	5	25	-	25	0.70	79.9
			70,71,75
			80,85,90,95	172	132
			100,110	212	167
CL7	18000	1270	65,70,71,75	142	107	185	286	350	260	170	5	40	40	30	1.15	109.5
			80,85,90,95	172	132							25	45
			100,110,120	212	167
CL8	22400	1140	80,85,90,95	172	132	210	325	380	315	190	5	35	45	30	2.38	133.8
			100,110,120	212	167
			130,140	252	202							30
CL9	28000	1000	90,95	172	132	220	335	430	365	210	5	40	-	30	3.55	171
			100,110,120,125	212	167							30
			130,140,150	252	202
			160	302	242
CL10	50000	850	110,120,125	212	167	245	365	490	420	260	5	30	-	30	7.00	275.8
			130,140,150	252	202
			160,170,180	302	242
CL11	71000	750	120,125	212	167	280	405	545	470	330	5	40	-	35	13.75	385
			130,140,150	252	202
			160,170,180	302	242							35
			190,200,220	352	282
CL12	100000	660	140,150	252	202	350	485	590	520	340	5	45	-	35	21.5	540
			160,170,180	302	242							38
			190,200,220	352	282
			240,250	410	330
CL13	140000	600	160,170,180	302	242	375	524	680	590	380	7.5	45	-	40	40.00	798.3
			190,200,220	352	282
			240,250,260	410	330
			280	470	380
CL14	200000	540	180	302	242	405	565	730	650	450	7.5	50	-	40	53.75	976.6
			190,200,220	352	282
			240,250,260	410	330
			280,300,320	470	380
CL15	250000	480	200,220	352	282	480	644	780	700	480	7.5	50	-	40	81.25	1182.5
			240,250,260	410	300
			280,300,320	470	380
			340,360	550	450
CL16	355000	425	240,250,260	410	330	535	720	900	785	530	10	-	-	50	150	1936
			280,300,320	470	380
			340,360,380	550	450
			400	650	540
CL17	560000	380	260	410	330	625	800	1000	885	630	10	-	-	50	285	2700
			280,300,320	470	380
			340,360,380	550	450
			400,420,440,450	650	540
CL18	710000	330	300,320	470	380	71	900	1100	990	710	10	-	-	50	400	3669
			340,360,380	550	450
			400,420,440,450	650	540
			460,480,500
CL19	1000000	300	360,380	550	450	730	910	1250	1090	800	15	-	-	60	675	5138
			400,420,440,450	650	540
			460,480,500	800	680
			530,560

기록 :
1. 결합 집단과 회전식 불활동은 구멍의 최소 직경과 최대 길이의 산정된 접근입니다.
2. 보어 지름 dz <140mm> 3. J1-타입 구멍은 필요에 따라 샤프트 끝감세벽을 필요로 하지 않습니다.
4. 이 기준은 오래된 제품에만 적용됩니다.
