| 원래 장소 | 허베이, 중국 |
| 브랜드 이름 | Jude |
| 인증 | ISO9001 |
| 모델 번호 | WGP 브레이크 디스크 기어 커플링 |

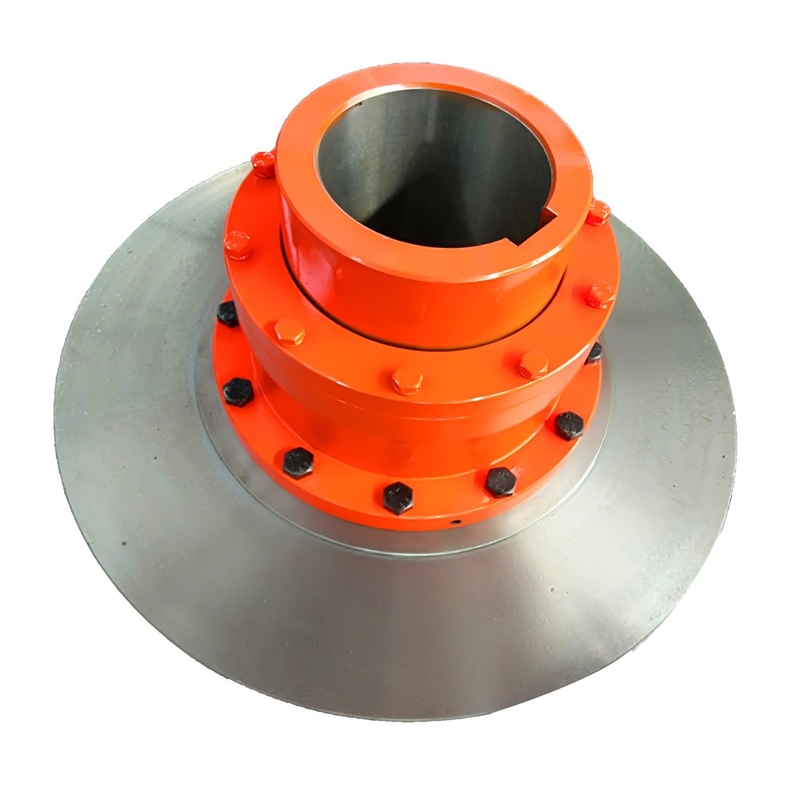

브레이크 디스크와 WGP 드럼 기어 커플링은 각각 전원 입력 샤프트와 파워 출력 샤프트를 연결시캐서 왼쪽 부싱과 옳은 부싱을 포함합니다. 왼쪽 부싱의 끝은 드럼 기어를 구비합니다. 왼쪽 슬리브의 주변 위의 접속 슬리이브는 그것의 내부 치형부를 통하여 왼쪽 슬리브 위의 드럼형 이로 바쁘고 오른쪽 슬리브의 끝이 플랜지 연결을 갖추며, 그것이 꿰뚫는 볼트를 통하여 접속 슬리이브로 연결되고 고쳐집니다. 브레이크 디스크는 플랜지 연결과 커플링 슬리브 사이에 고정되고 고쳐집니다.
브레이크 디스크와 WGP 활자 원통 기어 커플링은 똑같은 치수와 내부 기어 약지와 외부 치와 플랜지 반쪽 커플링으로 구성됩니다. 외치는 두 유형으로 분할됩니다 : 직렬 톱니와 드럼 이. 소위 드럼 이빨은 구면으로 만들어집니다. 구면의 센터는 기어의 주축에 있습니다. 더 큰 각변위를 허락할 때 (직렬 톱니 결합과 관련하여), 그것은 치아의 접촉 조건을 개선하고, 토크를 전하기 위해 능력을 향상시키고, 서비스 수명을 연장할 수 있습니다. 각변위와 투스 폭을 따라 접점 상태.
결합 구조물 & 매개 변수
| WGP 브레이크 디스크 기어 커플링 |
||||||||||||||||
| 사이즈 | 토크 | 속도 | Dia를 지녔습니다 | 길이 | Ｄ | D2 | D4 | D0 | 비 | 엔 | Ｒ | Ｆ | Ｃ | C1 | C2 | |
| Tn | [n] | |||||||||||||||
| N.m | 분 Ｒ / | d1,d2, dz | Ｙ | J1,Z1 | ||||||||||||
| WGP1 | 710 | 7500 | 12.14 | 32 | -- | 122 | 98 | 60 | 315 | 58 | 38 | 2 | 30 | 30 | -- | -- |
| 16.18.19 | 42 | -- | 20 | -- | -- | |||||||||||
| 20.22.24 | 52 | -- | 10 | -- | -- | |||||||||||
| 25.28 | 62 | 44 | 3 | 19 | 18 | |||||||||||
| 30.32.35.38 | 82 | 60 | 3 | 23 | 12 | |||||||||||
| 40.42 | 112 | 84 | 3 | 29 | 12 | |||||||||||
| WGP2 | 1250 | 6700 | 22.24 | 52 | -- | 150 | 118 | 77 | 315 | 68 | 38 | 2.5 | 30 | 20 | -- | -- |
| 25.28 | 62 | -- | 10 | -- | -- | |||||||||||
| 30.32.35.38 | 82 | 60 | 3 | 23 | 16 | |||||||||||
| 40.42.45.48.50.55.56 | 112 | 84 | 3 | 29 | 16 | |||||||||||
| WGP3 | 2500 | 6300 | 22.24 | 52 | -- | 170 | 140 | 90 | 355 | 80 | 49 | 2 | 30 | 33 | -- | -- |
| 25.28 | 62 | -- | 23 | -- | -- | |||||||||||
| 30.32.35.38 | 82 | 60 | 3 | 23 | 16 | |||||||||||
| 40.42.45.48.50.55.56 | 112 | 84 | 3 | 29 | 16 | |||||||||||
| 60.63 | 142 | 107 | 3 | 36 | 16 | |||||||||||
| WGP4 | 4500 | 5600 | 30.32.35.38 | 82 | -- | 200 | 160 | 112 | 90 | 45 | 3 | 30 | 13 | -- | -- | |
| 40.42.45.48.50.55.56 | 112 | 84 | 400 | 3 | 29 | 17 | ||||||||||
| 60.63.65.70.71.75 | 142 | 107 | 450 | 3 | 36 | 17 | ||||||||||
| 80 | 172 | 132 | 500 | 3 | 41 | 17 | ||||||||||
| WGP5 | 7100 | 5300 | 30.32.35.38 | 82 | -- | 225 | 180 | 128 | 100 | 45 | 4 | 30 | 23 | -- | -- | |
| 40.42.45.48.50.55.56 | 112 | 84 | 400 | 3 | 29 | 19 | ||||||||||
| 60.63.65.70.71.75 | 142 | 107 | 450 | 3 | 36 | 19 | ||||||||||
| 80.85.90 | 172 | 132 | 500 | 3 | 41 | 19 | ||||||||||
| WGP6 | 10000 | 5000 | 32.35.38 | 82 | -- | 245 | 200 | 145 | 112 | 44 | 4 | 30 | 35 | -- | -- | |
| 40.42.45.48.50.55.56 | 112 | -- | 450 | 5 | -- | -- | ||||||||||
| 60.63.65.70.71.75 | 142 | 107 | 500 | 5 | 38 | 20 | ||||||||||
| 80.85.90.95 | 172 | 132 | 560 | 5 | 43 | 20 | ||||||||||
| 100 | 212 | 167 | 630 | 5 | 48 | 20 | ||||||||||
| WGP7 | 14000 | 4500 | 32.35.38 | 82 | -- | 272 | 230 | 160 | 122 | 44 | 4 | 30 | 45 | -- | -- | |
| 40.42.45.48.50.55.56 | 112 | -- | 450 | 15 | -- | -- | ||||||||||
| 60.63.65.70.71.75 | 142 | 107 | 500 | 5 | 38 | 20 | ||||||||||
| 80.85.90.95 | 172 | 132 | 560 | 5 | 43 | 20 | ||||||||||
| 100.110 | 212 | 167 | 710 | 5 | 48 | 20 | ||||||||||
| WGP8 | 20000 | 4250 | 55.56 | 112 | -- | 290 | 245 | 176 | 500 | 136 | 44 | 5 | 30 | 29 | -- | -- |
| 60.63.65.70.71.75 | 142 | 107 | 560 | 5 | 38 | 34 | ||||||||||
| 80.85.90.96 | 172 | 132 | 630 | 5 | 43 | 20 | ||||||||||
| 100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 38 | ||||||||||
| WGP9 | 25000 | 4000 | 65.70.71.75 | 142 | 107 | 315 | 265 | 190 | 500 | 140 | 58 | 5 | 30 | 5 | 38 | 28 |
| 80.85.90.95 | 172 | 132 | 630 | 5 | 43 | 28 | ||||||||||
| 100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 28 | ||||||||||
| 130.140 | 252 | 202 | 800 | 5 | 53 | 28 | ||||||||||
| WGP10 | 40000 | 3550 | 75 | 142 | -- | 355 | 300 | 225 | 165 | 58 | 6 | 30 | 28 | -- | -- | |
| 80.85.90.95 | 172 | 132 | 630 | 5 | 43 | 38 | ||||||||||
| 100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 28 | ||||||||||
| 130.140.150 | 252 | 202 | 800 | 5 | 53 | 28 | ||||||||||
| 160 | 302 | 242 | 5 | 63 | 28 | |||||||||||
| WGP11 | 56000 | 3000 | 85.90.95 | 172 | -- | 412 | 345 | 256 | 180 | 58 | 6 | 40 | 15 | -- | -- | |
| 100.110.120.125 | 212 | 167 | 710 | 8 | 51 | 32 | ||||||||||
| 130.140.150 | 252 | 202 | 800 | 8 | 56 | 32 | ||||||||||
| 160.170.180 | 302 | 242 | 900 | 8 | 56 | 32 | ||||||||||
| WGZ12 | 80000 | 2800 | 120.125 | 212 | 167 | 440 | 375 | 288 | 210 | 58 | 7 | 40 | 8 | 51 | 45 | |
| 130.140.150 | 252 | 202 | 710 | 8 | 56 | 32 | ||||||||||
| 160.170.180 | 302 | 242 | 800 | 8 | 66 | 32 | ||||||||||
| 190.200 | 352 | 282 | 900 | 8 | 76 | 32 | ||||||||||
| WGP13 | 112000 | 2500 | 145.150 | 252 | 202 | 490 | 425 | 320 | 235 | 58 | 8 | 50 | 8 | 56 | 38 | |
| 160.170.180 | 302 | 242 | 800 | 8 | 66 | 32 | ||||||||||
| 190.200.220 | 352 | 282 | 900 | 8 | 76 | 32 | ||||||||||
| WGP14 | 160000 | 2300 | 160.170.180 | 302 | 242 | 545 | 462 | 362 | 265 | 65 | 9 | 50 | 10 | 68 | 32 | |
| 190.200.220 | 352 | 282 | 800 | 10 | 78 | 32 | ||||||||||
| 240.250.260 | 410 | 330 | 900 | 10 | -- | 10 | ||||||||||
브레이크 디스크 상술
| WGP 브레이크 디스크 크기 단위 :밀리미터 | |||||||||
| Dia | 두께 | 높이 | D5 최대 | 체중 킬로그램 | 불활동 kg.m2 | ||||
| D0 | Ｔ | Ｋ | Ｓ | 나 | II | 나 | II | 나 | II |
| 315 | 15 | 10 | 42 | 180 | 155 | 8.5 | 6.7 | 0.116 | 0.11 |
| 355 | 15 | 10 | 54 | 200 | 175 | 11.4 | 9.9 | 0.192 | 0.178 |
| 400 | 15 | 14 | 54 | 255 | 230 | 15.2 | 12.4 | 0.32 | 0.287 |
| 450 | 15 | 16 | 54 | 305 | 280 | 19.7 | 15.6 | 0.55 | 0.462 |
| 500 | 15 | 18 | 54 | 325 | 295 | 25 | 20 | 0.83 | 0.712 |
| 560 | 15 | 18 | 54 | 350 | 320 | 30.7 | 25.6 | 1.28 | 1.127 |
| 630 | 15 | 20 | 54 | 400 | 360 | 38.8 | 33 | 2.06 | 1.826 |
| 710 | 15 | 20 | 54 | 480 | 450 | 46.5 | 39.4 | 3.32 | 2.912 |
| 800 | 15 | 24 | 70 | 540 | 500 | 67.8 | 52.7 | 5.87 | 4.81 |
| 900 | 15 | 24 | 70 | 600 | 560 | 86.6 | 70.3 | 9.3 | 7.852 |
| 1000 | 15 | 30 | 80 | 620 | 560 | 128.8 | 115.1 | 17.4 | 15.65 |
난피 현 쥬드 전송 장비 제조 Co., Ltd．는 조사와 생산 결합을 전문으로 한 기업입니다. 또한 우리는 신제품과 벌크 제조를 개발할 수 있습니다. 결합에서 풍부한 경험, 전문적 R&D 팀과 다양한 장비와 함께, 그것은 우수한 조건을 가지고에게 당신의 다른 요건을 충족시킵니다.
회사 주요 생산물은 다음과 같습니다 : 광선 일래스틱 커플링, 티레드 결합, 자재 계수, 드럼 기어 커플링, 플움 플로워 형태 일래스틱 커플링, 고정 커플링 올덤 커플링, 롤러 체인 커플링과 같은 단어의 도처에서 기계 산업을 위한 모든 종류의 결합, 기둥 탄성 슬리브 핀 결합, 탄력 있는 맞춤 핀, 탄력 있는 은못 핀 결합, 펌프 축 이음, 등을 연결한 다이아 결합..
우리의 기업들의 개념은 품질에 생생하고, 명예 위에서 발전합니다. 결합은 고급 품질, 낮은 가격, 완전한 제품 모델들이라는 유리한 입장에 있습니다.우리의 회사는 당신의 최상의 선택일 것이고 우리가 당신과 협력할 것을 고대합니다.
