| 원래 장소 | cangzhou、china |
| 브랜드 이름 | jude |
| 인증 | CE、ISO |
| 모델 번호 | TL |

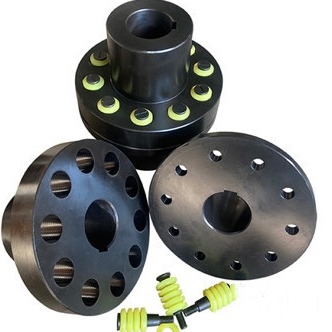

TL 탄성 슬리브 핀 커플링트는 비금속 탄성 요소와 플렉시블 커플링입니다. 그것의 구조는 매우 플래지 이음의 그것과 유사하지만, 그러나 2 반쪽 커플링이 2 반쪽 커플링을 실현하기 위해 충돌 또는 가죽 소매로 볼트와 사용 핀 없이 연결됩니다. 샤프트 섹션의 결합.탄성 슬리브 핀 결합은 넓게 사용된 물 펌프 결합이곤 했습니다. 일찍이 20대 후반에, 그것은 기계류의 부처의 기준과 같이 공식화되었습니다. JB50-08 탄성 슬리브 핀 결합은 표준입니다.거리에 기계, 주의 집중을 제거할 것 없이 핀 슬리브를 변경하기 위해 한 디자인에서 ; 축방향 이동을 충족시키기 위해, 설치 동안 응답 크기의 더 갭 Ｃ에 유의하세요.
TL 탄성 슬리브 핀 결합은 제품에 쉬운 단순 구조를 가집니다, 어떤 주유, 금속 경화와 가까워지기 위한 어떤 필요도 탄성 슬리브를 바꾸도록 쉬워 아니오 반쪽 커플링을 이동할 필요가 있고, 2 샤프트와 감폭의 관련된 편향에 대한 좋은 배상을 가지고 있지 않습니다. 버퍼 성능.탄성 슬리브는 압축과 변형에 의해 일합니다. 탄성 슬리브의 두께가 가늘고, 크기가 작고, 탄성 변형이 제한되기 때문에, 탄성 핀 슬리브 커플링은 축 변위와 탄력성을 충족시킬 수 있지만, 그러나 축 변위를 위한 무방한 보충량이 더 덜 있습니다. 탄력성은 약합니다.탄성 슬리브 핀 결합은 접촉면에 마찰 모멘트를 발생시키고, 토크를 전하기 위해 충돌 탄성 슬리브를 압축하기 위해 핀군의 잠금력에 의존합니다.그것은 고강도, 높은 센터링 정확도, 낮은 충돌 부하와 낮은 진동 감소 요구사항과 함께 고속, 저동력과 중간-전력 물 펌프에 적합합니다.
| 타입 | 명목상 토크 | 최대 속도 | 보어 지름 | 구멍 길이 | 차원 | 집단 | |||
| Tn | [n] | d,d1, dz | Ｙ | J,J1,Z | Ｄ | Ｓ | A | 킬로그램 | |
| N.m | 분 Ｒ / | Ｌ | L1 | ||||||
| TL1 | 6.3 | 8800 | 9~14 | 20~32 | 14~20 | 71 | 3 | 18 | 1.2 |
| TL2 | 16 | 7600 | 12~19 | 32~42 | 20~42 | 80 | 3 | 18 | 1.8 |
| TL3 | 31.5 | 6300 | 16~25 | 42~62 | 30~62 | 95 | 4 | 35 | 2 |
| TL4 | 63 | 5700 | 20~32 | 52~82 | 38~82 | 106 | 4 | 35 | 2.4 |
| TL5 | 125 | 4600 | 25~40 | 62~112 | 44~112 | 130 | 5 | 45 | 8.5 |
| TL6 | 250 | 3800 | 32~50 | 82~112 | 60~112 | 160 | 5 | 45 | 11 |
| TL7 | 500 | 3600 | 40~65 | 112~142 | 84~142 | 190 | 5 | 45 | 16 |
| TL8 | 710 | 3000 | 45~80 | 112~172 | 84~172 | 224 | 6 | 65 | 26 |
| TL9 | 1000 | 2850 | 50~85 | 112~172 | 84~172 | 250 | 6 | 65 | 32 |
| TL10 | 2000 | 2300 | 63~120 | 142~212 | 107~212 | 315 | 8 | 80 | 68 |
| TL11 | 4000 | 1800 | 80~140 | 172~252 | 132~252 | 400 | 10 | 100 | 125 |
| TL12 | 8000 | 1450 | 100~180 | 212~302 | 167~302 | 475 | 12 | 130 | 220 |
| TL13 | 16000 | 1150 | 120~220 | 212~352 | 167~352 | 600 | 14 | 180 | 430 |
난피 현 쥬드 전송 장비 제조 Co., Ltd．는 조사와 생산 결합을 전문으로 한 기업입니다. 또한 우리는 신제품과 벌크 제조를 개발할 수 있습니다. 결합에서 풍부한 경험, 전문적 R&D 팀과 다양한 장비와 함께, 그것은 우수한 조건을 가지고에게 당신의 다른 요건을 충족시킵니다.
회사 주요 생산물은 다음과 같습니다 : 광선 일래스틱 커플링, 티레드 결합, 자재 계수, 드럼 기어 커플링, 플움 플로워 형태 일래스틱 커플링, 고정 커플링 올덤 커플링, 롤러 체인 커플링과 같은 단어의 도처에서 기계 산업을 위한 모든 종류의 결합, 기둥 탄성 슬리브 핀 결합, 탄력 있는 맞춤 핀, 탄력 있는 은못 핀 결합, 펌프 축 이음, 등을 연결한 다이아 결합..
우리의 기업들의 개념은 품질에 생생하고, 명예 위에서 발전합니다. 결합은 고급 품질, 낮은 가격, 완전한 제품 모델들이라는 유리한 입장에 있습니다.우리의 회사는 당신의 최상의 선택일 것이고 우리가 당신과 협력할 것을 고대합니다.
Q1 : 당신이 업체 또는 제조를 거래하고 있습니까 ?
한 : 우리는 공장입니다.
Q2 :당신은 샘플을 제공합니까 ? 그것이 자유롭거나 여분입니까 ?
한 : : 예, 우리는 샘플을 제공할 수 있지만 전혀 무료로.실제로 우리는 매우 좋은 가격 원칙을 가지고 있습니다, 당신이 그리고 나서 대량 주문을 할 때 샘플의 비용이 당신에게 돌아올 것입니다.
Q3 : 오랫동안 당신의 배달 시간은 어떻습니까?
한 : 일반적으로 상품이 주식에 있다면 그것은 10-15 일입니다. 또는 상품이 주식에 없으면 그것은 7-25 일입니다, 양에 따른 중입니다.
Q4 :오랫동안 당신의 보증은 어떻습니까?
한 : 우리의 보증은 12 달입니다.
Q5 :당신은 결합을 위한 정밀검사 절차를 가지고 있습니까 ?
한 :포장되는 것 전에 100% 자수 검사
Q6. 당신의 지불이 무엇입니까?
한 :1) 100% T/T.2) 향상에서 30%, 출하 전에 다른 사람. 3) L/C (신용장) Q7 :나는 주문 전에 한 당신의 공장을 방문 가지고 있을 수 있습니까? 한 : 확실히, 우리의 공장을 방문하도록 환영받습니다.
