맞춤화된 YL YLD 표준 후란지 고정 커플링 탄소강

원래 장소	cangzhou、china
브랜드 이름	jude
인증	CE、ISO

제품 상세정보

적용 가능한 산업:

식물, 기계류 정비소를 제조하기

탄력적이거나 엄격합니다:

엄격합니다

표준 또는 비정상:

표준

재료:

강철

노르미날 토크:

63-100000

구멍 치수:

22-250

구멍 축 길이:

38-410

RPM:

6300-1200

회전 관성:

0.006-20.55

중량:

4.1-622

색:

관습

관습:

예

상품 이름:

YL 엄격한 플래지 이음

강조하다:

철 플랜지 고정 커플링을 던지세요

맞춤화된 플랜지 고정 커플링

탄소 강 표준 플래지 이음

제품 설명

맞춤화된 YL YLD 표준 후란지 고정 커플링 탄소강

YLD 종류 플래지 이음 (또한 플래지 이음으로 알려지 ) 두 플랜지 (플랜지) 디스크 유형 반쪽 커플링을 연결시키기 위해 볼트의 사용입니다. 2 반쪽 커플링은 2번 샤프트 접속과 전송 토크와 스포츠를 실현하기 위해 각각 키와 2 샤프트에 연결됩니다.

YLD 종류 플래지 이음은 단순 구조와 편리한 제조, 저비용, 믿을 만한 일, 단순 조립체와 분해, 정비와 큰 전파 토크를 가지며, 그것이 2 샤프트의 높은 센터링 정확도를 보증할 수 있습니다. 그것은 일반적으로 로드를 위해 사용됩니다. 고속이거나 고정밀 축계 전송, 마구간에서 삽니다.

YLD 식 플래지 이음은 광선이고 굴대이고 각도 보상 성능을 가지고 있지 않습니다. 만약 2 샤프트의 센터링 정확도가 사용 동안 보증될 수 없으면, 서비스 수명, 전송 정확도와 결합의 전송 주파수가 감소될 것입니다. 진동과 소음을 야기시키세요.

제품 설명

맞춤화된 YL YLD 표준 후란지 고정 커플링 탄소강 0

사이즈	토크	/ 분 속도 Ｒ	구멍 d(h7)	샤프트 홀 길이 Ｌ		Ｄ	D1	볼트		L0		불활동	중량
	TN(N·m)			Ｙ 타입	J1 타입			양	지름 Ｍ			(kg.m2)	(킬로그램)
		강철	강철					엔		Ｙ 타입	J1 타입
YL1 YLD1	10	13000	10	25	22	71	53	3 (3)	M6	54	48	0.0018	0.94
			11
			12	32	27					68	58
			14
			16	42	30					88	64
			18
			19
			20	52	38					108	80
			22
YL2 YLD2	16	12000	12	32	27	80	64	4 (4)	M6	68	58	0.0035	1.5
			14
			16	42	30					88	64
			18
			19
			20	52	38					108	80
			22
YL3 YLD3	25	10000	14	32	27	90	69	3 (3)	M8	68	58	0.006	1.99
			16	42	30
			18
			19							88	64
			20	52	38					108	80
			22
			24							128	92
YL4 YLD4	40	9500	18	42	30	100	80	3 (3)	M8	88	64	0.0093	2.47
			19
			20	52	38					108	80
			22
			24
			25	62	44					128	92
			28
YL5 YLD5	63	9000	22	52	38	105	85	4 (4)	M8	108	80	0.013	3.19
			24
			25	62	44					128	92
			28
			30	82	60					168	124
			32
YL6 YLD6	100	8000	24	52	38	110	90	4 (4)	M8	108	80	0.017	3.99
			25	62	44					128	92
			28
			30	82	60					168	124
			32
			35
YL7 YLD7	160	7600	28	62	44	120	95	4 (3)	M10	128	92	0.029	5.66
			30	82	60					168	124
			32
			35
			38
			40	112	84					228	172
YL8 YLD8	250	7000	32	82	60	130	105	4 (3)	M10	169	125	0.043	7.29
			35
			38
			40	112	84					229	173		6.53
			42
			45
YL9 YLD9	630	6800	38	82	60	140	115	6 (3)	M10	169	125	0.064	9.53
				112	84					229	173
			40
			42
			45
			48
			50
YL10 YLD10	630	6000	45			160	130	6 (4)	M12			0.112	12.46
			48
			50
			55
			56
			60	142	107					289	219
YL11 YLD11	1000	5300	50	112	84	180	150	8 (4)	M12	229	173	0.205	17.97
			55
			56
			60	142	107					289	219
			63
			65
			70
YL12 YLD12	1600	4700	60			200	170	12 (6)	M12			0.443	30.62
			63
			65
			70
			71
			75
			80	52	38					349	269	0.463	29.52
YL13 YLD13	2500	4300	70	142	107	220	185	8 (6)	M16	289	219	0.646	35.58
			71
			75
			80	172	132					349	269
			85
			90
YL14 YLD14	4000	4800	80	172	132	250	215	12 (8)	M16	350	270	1.353	57.13
			85
			90
			95
			100 110	212	167					430	340

YL15 YLD15	6300	3400	90	172	132	290	250	12 (6)	M20	350	270	2.854	89.59
			95
			100 110 120 125	212	167					430	340

YL16 YLD16	10000	3000	100 110 120 125			340	290	12 (6)	M24			5.271	119.57

			130 140	252	202					510	410
YL17 YLD17	14000	2600	120 125	212	167	380	330	12 (6)	M24	430	340	9.139	171.71

			130 140 150	252	202					510	410
			160	302	242					610	490
YL18 YLD18	20000	2300	140 150	252	202	420	360	12 (6)	M30	510	410	17.883	263.5

			160 170 180	302	242					610	490

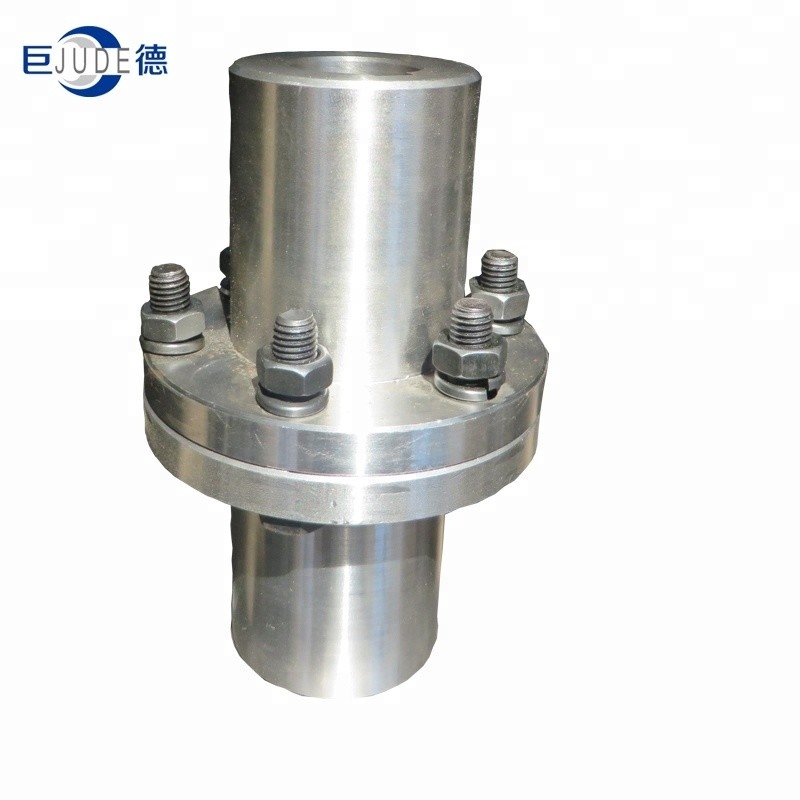

제품 이미지

맞춤화된 YL YLD 표준 후란지 고정 커플링 탄소강 1

패키징 & 선적

맞춤화된 YL YLD 표준 후란지 고정 커플링 탄소강 3

우리에 대하여

맞춤화된 YL YLD 표준 후란지 고정 커플링 탄소강 4

난피 현 쥬드 전송 장비 제조 Co., Ltd．는 조사와 생산 결합을 전문으로 한 기업입니다. 또한 우리는 신제품과 벌크 제조를 개발할 수 있습니다. 결합에서 풍부한 경험, 전문적 R&D 팀과 다양한 장비와 함께, 그것은 우수한 조건을 가지고에게 당신의 다른 요건을 충족시킵니다.

회사 주요 생산물은 다음과 같습니다 : 광선 일래스틱 커플링, 티레드 결합, 자재 계수, 드럼 기어 커플링, 플움 플로워 형태 일래스틱 커플링, 고정 커플링 올덤 커플링, 롤러 체인 커플링과 같은 단어의 도처에서 기계 산업을 위한 모든 종류의 결합, 기둥 탄성 슬리브 핀 결합, 탄력 있는 맞춤 핀, 탄력 있는 은못 핀 결합, 펌프 축 이음, 등을 연결한 다이아 결합..

우리의 기업들의 개념은 품질에 생생하고, 명예 위에서 발전합니다. 결합은 고급 품질, 낮은 가격, 완전한 제품 모델들이라는 유리한 입장에 있습니다.우리의 회사는 당신의 최상의 선택일 것이고 우리가 당신과 협력할 것을 고대합니다.

맞춤화된 YL YLD 표준 후란지 고정 커플링 탄소강 5
