캐스트 / 스테인레스 강 엄격한 클램핑 샤프트 커플러 보수할 필요가 없는

원래 장소	cangzhou、china
브랜드 이름	jude
인증	CE、ISO

제품 상세정보

적용 가능한 산업:

식물, 기계류 정비소를 제조하기

탄력적이거나 엄격합니다:

엄격합니다

표준 또는 비정상:

표준

재료:

강철

상품 이름:

고정 커플링

샤프트 홀:

25-170

차원:

200-710(mm)

보어 지름:

170(mm)

비율 토크:

125-16000

허용 속도:

3800-1000(r/m)

표면 처리:

검게 되, 전해도금시키면서, 끄는 것 탄소 처리하기.

특징:

단순히

애플리케이션:

산업 설비

하이 라이트:

샤프트 커플러를 고정시키는 스테인레스 강

샤프트 커플러 보수할 필요가 없는을 고정시키기

주강 강성축 연결기

제품 설명

엄격한 클램핑 샤프트 커플러 ---캐스트 / 스테인레스 강 엄격한 클램핑 샤프트 커플러 보수할 필요가 없는

제품 설명

드럼 형태 기어 커플링의 특성

베어링 캐패시티를 연결하는 1.drum 치형
2.angular 치환 배상
톱니 표면 마찰, 웨어, 잡음 감소와 장기간 보수 주기를 향상시키는 동안, 안쪽이고 외부 치의 3.drumgear 결합 드럼 톱니 표면 접촉 조건은 직렬 톱니 단부 단면 구축, 스트레스 메아수링메소드스 집중의 조건하의 각변위를 회피하기 위해, 개선됩니다.
내부와 외부 치가 설치하고 이동하도록 매우 편리하도록, 4.drum 형태 톱니 타입 손잡이 결합 기어 이빨 끝점은 나팔 형상입니다.
99.7% 만큼높게 5.drum 기어 타입 결합 전송 효율.

JQ 유형 외피 결합은 다음과 같은 특성을 가집니다 :

1, 경량, 극저 불활동과 고감도 ;
2, 보수할 필요가 없는, 최고 강한 반대 석유와 부식 저항성 ;
3. 원형은 허락될 수 없고 샤프트가 최대한 노출되어야 합니다.
4. 주요 소재는 주강 / 스테인레스 강으로 만들어집니다.
5, 고정된 방법이 고정된다고, 최상부 와이어가 고쳐집니다.
6. 구조물은 단순하고 하역이 편리합니다.

캐스트 / 스테인레스 강 엄격한 클램핑 샤프트 커플러 보수할 필요가 없는 0

사이즈	구멍의 지름	마맥스	Ｄ	Ｌ	L1	L2	L0	n-d0	d1	d2	a1	b1	l1	l2	Ｒ	Ｆ	비	Ｔ	중량(KG)
사이즈	구멍의 지름	마맥스	Ｄ	Ｌ	(H8/j7)	L2	L0	n-d0	(H11/h11)	(H11)	(H11)	b1	l1	l2	Ｒ	Ｆ	비	Ｔ	중량(KG)
JQ-25	25	90	95	110	20	45	58	4-12	32	20	5	4	35	60	0.2	0.4	8	28.3	4.47
JQ-30	30	90	102	130	20	55	64	4-14	38	25	5	4	45	70	0.2	0.4	8	33.3	4.47
JQ-35	35	236	118	162	20	71	80	4-14	43	30	5	4	55	85	0.4	0.6	10	38.3	7.6
JQ-40	40	236	118	162	20	71	80	4-14	48	35	5	6	55	85	0.4	0.6	12	43.3	7.6
JQ-45	45	530	135	190	24	83	94	4-14	57	37	6	5	70	100	0.4	0.6	14	48.8	10.85
JQ-50	50	530	135	190	24	83	94	4-14	62	42	6	5	70	100	0.4	0.6	14	53.8	10.85
JQ-55	55	530	135	190	24	83	94	4-14	67	47	6	5	70	100	0.6	1	16	59.3	10.85
JQ-60	60	1400	172	250	30	110	124	6-18	73	50	8	6	100	130	0.6	1	18	64.4	25.06
JQ-65	65	1400	172	250	30	110	124	6-18	78	55	8	6	100	130	0.6	1	18	69.4	25.06
JQ-70	70	1400	172	250	30	110	124	6-18	83	60	8	6	100	130	0.6	1	20	74.9	25.06
JQ-80	80	2650	185	280	38	131	138	6-18	94	7	10	8	110	145	0.6	1	22	85.4	30.16
JQ-85	85	2650	185	280	38	121	138	6-18	99	75	10	8	110	145	0.6	1	22	90.4	30.16
JQ-90	90	5200	230	330	38	146	164	6-23	105	80	10	8	140	170	0.6	1	25	95.4	56.38
JQ-95	95	5200	230	330	38	146	164	6-23	110	85	10	8	140	170	0.6	1	25	100.4	56.38
JQ-100	100	5200	230	330	38	146	164	6-23	115	90	10	8	140	170	0.6	1	28	106.4	56.38
JQ-105	105	5200	230	330	38	146	164	6-23	120	95	10	8	140	170	0.6	1	28	111.4	56.38
JQ-110	110	9000	260	390	46	172	190	6-23	125	100	12	10	160	200	0.6	1	28	116.4	90
JQ-115	115	9000	260	390	46	172	190	6-23	130	105	12	10	160	200	0.6	1	32	122.4	90
JQ-120	120	9000	260	390	46	172	190	6-23	135	110	12	10	160	200	0.6	1	32	127.4	90
JQ-125	125	15000	280	440	54	193	210	8-23	140	115	14	12	180	225	0.6	1	32	132.4	125
JQ-130	130	15000	280	440	54	193	210	8-23	146	118	14	12	180	225	0.6	1	32	137.4	125
JQ-140	140	15000	300	440	54	193	230	8-23	158	128	14	12	180	225	0.6	1	36	148.4	125
JQ-150	150	28000	340	500	64	218	260	8-33	170	134	16	14	200	255	0.6	1	36	158.4	215
JQ-160	160	28000	340	500	64	218	260	8-33	180	144	16	14	200	255	0.6	1	40	169.4	215
JQ-180	180	31000	380	560	72	244	300	8-33	200	162	18	16	240	285	1	1.5	45	190.4	350
JQ-200	200	33750	420	640	80	280	340	8-33	220	182	20	18	270	325	1	1.5	45	210.4	516

제품 이미지

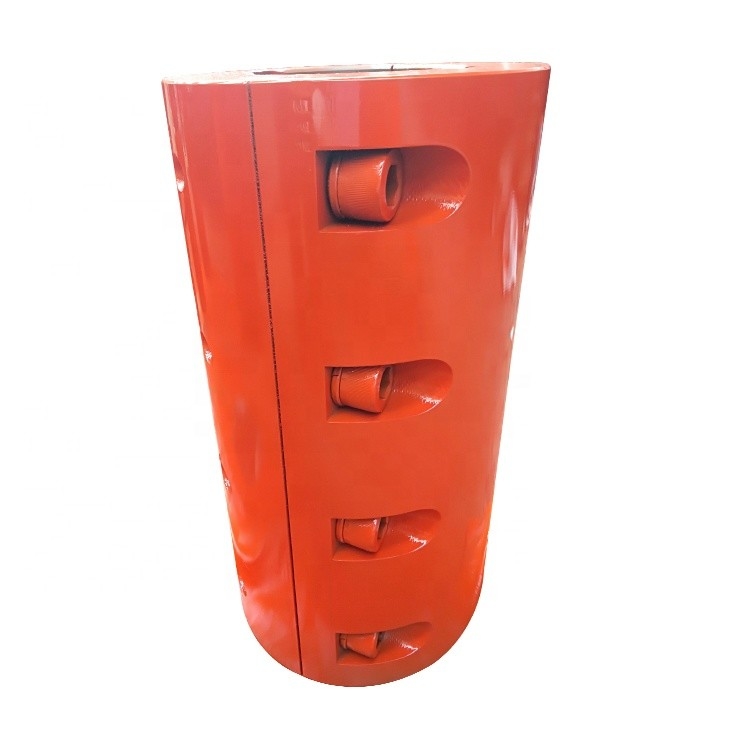

캐스트 / 스테인레스 강 엄격한 클램핑 샤프트 커플러 보수할 필요가 없는 1

에프터 서비스

1명의 우리의 군인들은 자발적으로 제품에 대하여 당신의 어떠한 질문에도 회답할 것입니다.
2 자사 제품의 품질 문제가 있다면 우리가 세가지 개런티 서비스를 제공하기 위해 규제를 따를 것입니다.
수신 사용자 위의 3은 제품에 관한 불만입니다, 우리가 문제에 접근하기를 바란 인원을 바로 파견할 것입니다.
4 고급 품질, 가장 낮은 가격, 빠른 전달, 판매 뒤에 있는 완벽 서비스.
