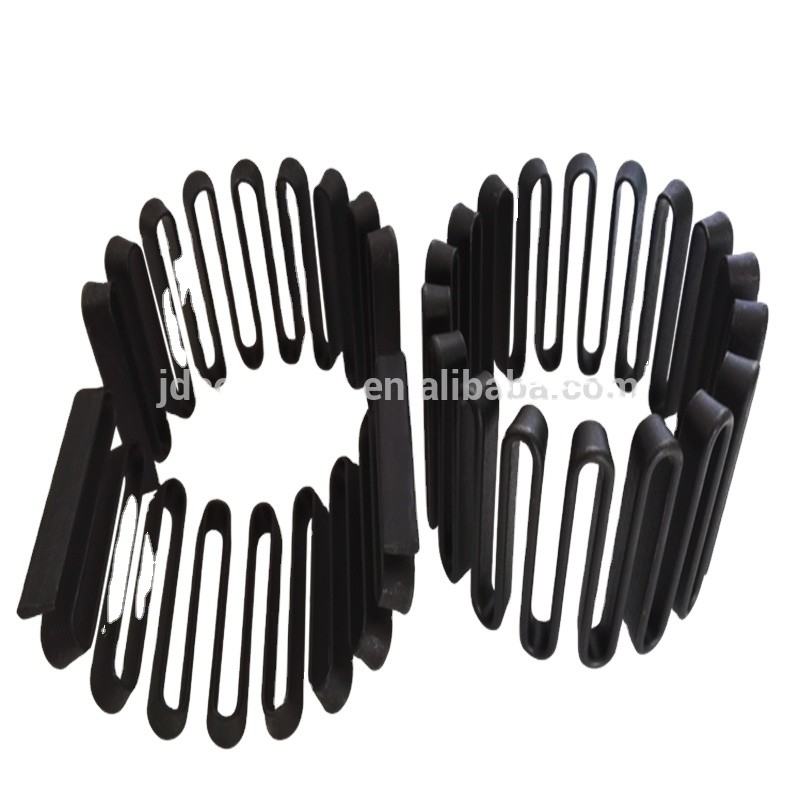

OEM 45# 철강 플렉시블 커플링 부분은 그리드 커플링 스프링을 꿈틀거립니다

뱀에 대한 도입은 그리드 결합으로 뛰어 오릅니다

뱀 봄은 또한 커플러 스프링 불립니다. 그것은 특별한 유형 스프링에 속합니다. 그것은 상수탄성과 뱀 형강 스트립으로 만들어지고 표면이 녹 방지 치료로 모두 분사됩니다. 꾸불꾸불하 토크의 이전으로 뛰어 오릅니다 그리고 기계식 구동 시스템에서 버퍼링하세요, 그것이 넓게 야금학, 상승, 교통, 마이닝, 원유 공정, 대우조선해양, 석탄, 충돌, 대우조선해양에서 사용되고 항구 기계 기중기였습니다.
뱀 봄은 다음과 같은 특성을 가집니다 :
1. 큰 설치 일탈을 고려하세요
스프링 플레이트와 치아 아크 표면 사이의 접촉 때문에, 결합은 큰 유연성을 얻을 수 있습니다. 그것은 광선이고 각을 이루고 굴대 일탈로 동시에 설치될 수 있습니다.
2. 큰 변수의 영역 로드와 안전한 개시를 지니기
톱니 표면과 2.5번 잎 결합 접촉은 굽습니다, 전송 토크가 증가할 때, 봄은 이빨 변형, 시점 근처에 있는 봄에 대한 2.5의 커플링 효과를 따라 전호를 이룰 것입니다. 그 달과 톱니 표면 사이의 접촉의 순간 변화는 즉 토크의 크기와 바꾸고 그것의 송신 특성이 가변성의 강성도입니다. 그러므로, 그것은 일반적 일래스틱 커플링 보다 더 큰 하중 변화를 지닐 수 있습니다.
그것이 특히 기계가 강한 충격 하중을 시작하거나 가지고 있는 때인 치아 아크를 따라 변형된다는 달 위의 전달력의 쿠션 효과가 매칭 부분의 안전을 위해 어떤 보호도를 갖.
3. 축축해지는 훌륭한 바이브레이션과 긴 서비스 라이프
굽이치기 위한 결합은 굴대인 채 36% 보다 더 절반으로 끼워지게 튑니다.
결합의 서비스 수명이 성장을 위해 훨씬 금속 플렉시블 커플링 보다 더 낫도록 (탄성 슬리브 핀, 나일론 핀 결합과 같이), 고품질 스프링 강철과 엄밀하게 처리된 열기와 특수공정과 서펜타인 용수철 사다리꼴 섹션이 좋은 역학적 성질을 가집니다.
4. 고 투과율 효율과 믿을 수 있는 오퍼레이션
결합의 전송 효율은 99.47%이고 그것의 단구간 오버로딩 능력이 정격 토크의 2 번이고 그것의 운영이 안전하고 믿을 만합니다.
5. 단순 구조와 편리한 어셈블리와 해체
전체 기계는 더 적은 부분, 더 작은 크기와 경량을 가집니다. 사다리꼴 단면 봄 영화의 디자인은 부등변 4각형 톱니 홈의 그것 보다 더 편리하고 가까워서, 조립과 분해와 유지가 일반적 결합 보다 더 단순합니다.
일부가 위에서 말한 특성을 가지기 때문에, 서펜타인 용수철은 넓게 야금학, 상승, 교통, 마이닝, 원유 공정, 대우조선해양, 석탄, 고무, 대우조선해양과 항구 기계 기중기에서 사용됩니다.
6. 저소음과 좋은 주유
알루미늄 합금 주택은 밖으로 운영하기를 회피하기 위해 봄까지 보호받고 외피가 버터로 채워집니다. 그것은 그것이 버터에 흡수될 때 또한 잘 주유를 만들 뿐만 아니라, 달 메쉬의 소음을 제거합니다.
뱀 유형 스프링의 열처리 프로세스 :
부드러워지는 1, 첫번째 급랭 : 뱀 유형 스프링의 첫번째 템퍼링과 템퍼링은 강철판의 구조물을 조정하는 것입니다. 스세르트 스프링 블랭크는 145.5 밀리미터 Ｘ 14.5 밀리미터 Ｘ 3 밀리미터 플레이트입니다. 각각 뱃치는 3% 샘플을 가지고 있습니다. 공백과 샘플은 붕대 안으로 로딩됩니다. 염중탕로와 기름에서 가열되는 것은 추운 것이 있습니다.
템퍼링 일환은 세정되고 일환과 샘플의 표면적으로 보호용 코팅으로 탈지된, 샌드블래스팅 그리고 코팅됩니다. 템퍼링 온도는 720 Ｃ 10 Ｃ이고, 열 보존성이 60 분이고, 공기가 춥고, 견고성이 HRC26입니다.
2, 중간 어닐링 : 서펜타인 용수철은 처음으로 중간 어닐링을 위해 단련됩니다. 중간 어닐링 전에, 보호용 코팅은 코팅 전에 적용되어야 합니다. 단련한 후, 나머지 주물 도금은 경미한 샌드 브라스팅에 의해 제거될 수 있고 그리고 나서 최종적인 모양이 형성될 것입니다.
3, 두번째 조질 : 뱀 봄의 두번째 조질의 목적은 부품의 최종적 성능을 형성하는 것입니다. 최종적 형성 뒤에, 강선은 묶이고 가열되고, 그리고 나서 완전히 환원된 솔트 배스를 통해 냉각했습니다. 오일 담금질의 60~80 도, 그리고 나서 425 - 10 Deg와 수세척. 0.2 밀리미터 보다 더 시편 표면 마모 시험 견고성을 완화시킨 Ｃ 템퍼링은 HRC49~51 여야 합니다.
4, 지난 템퍼링 : 시험을 받은 후 뱀 스프링 경도는 자격을 얻습니다, 부분이 분사기로 닦음으로써 처리됩니다, 그런 다음 프리 처리됩니다. 압력은 실제 측정 위치에 55 밀리미터 + 1 밀리미터에 대하여 측정되고, 30~40h가 유지되고, 그리고 나서 마지막 템퍼링이 실행됩니다.

난피 현 쥬드 전송 장비 제조 Co., Ltd．는 조사와 생산 결합을 전문으로 한 기업입니다. 또한 우리는 신제품과 벌크 제조를 개발할 수 있습니다. 결합에서 풍부한 경험, 전문적 R&D 팀과 다양한 장비와 함께, 그것은 우수한 조건을 가지고에게 당신의 다른 요건을 충족시킵니다.

회사 주요 생산물은 다음과 같습니다 : 광선 일래스틱 커플링, 티레드 결합, 자재 계수, 드럼 기어 커플링, 플움 플로워 형태 일래스틱 커플링, 고정 커플링 올덤 커플링, 롤러 체인 커플링과 같은 단어의 도처에서 기계 산업을 위한 모든 종류의 결합, 기둥 탄성 슬리브 핀 결합, 탄력 있는 맞춤 핀, 탄력 있는 은못 핀 결합, 펌프 축 이음, 등을 연결한 다이아 결합..

우리의 기업들의 개념은 품질에 생생하고, 명예 위에서 발전합니다. 결합은 고급 품질, 낮은 가격, 완전한 제품 모델들이라는 유리한 입장에 있습니다.우리의 회사는 당신의 최상의 선택일 것이고 우리가 당신과 협력할 것을 고대합니다.
