| 원래 장소 | cangzhou、china |
| 브랜드 이름 | jude |
| 인증 | CE、ISO |
| 모델 번호 | JSB |

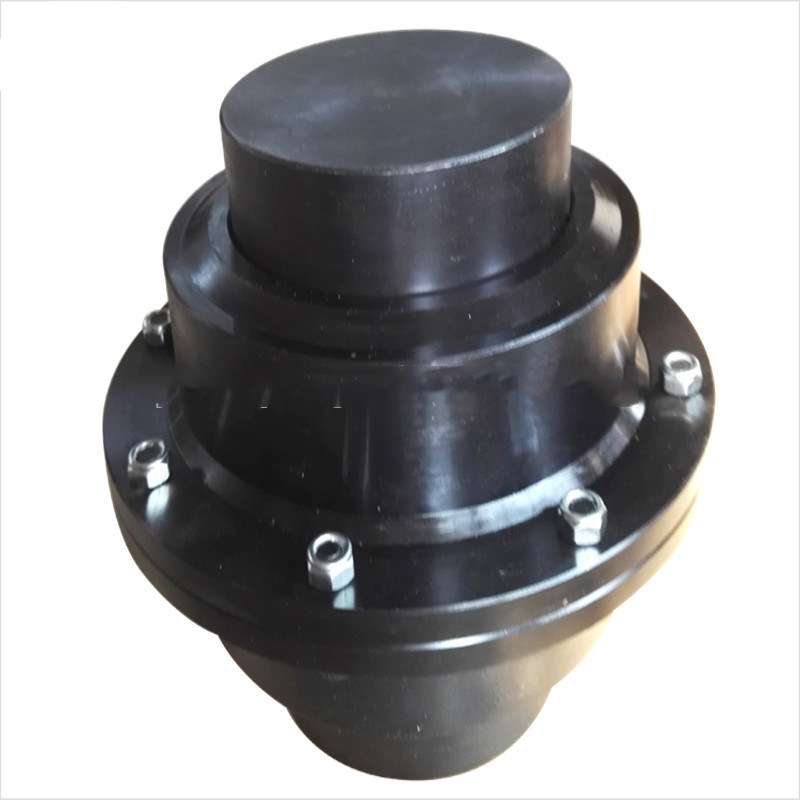

JSB를 연결하는 뱀 봄 신축성 금속을 연결하는 JSB 45# 철강 테이프녹화자 그리드는 굴대 증가하는 결합을 타이핑합니다
JSB 뱀 봄 그리드 결합은 JB/T 결합으로 불립니다. JS 꾸불꾸불한 결합과는 달리, 그것은 수평 방향에 설치되고 JSB 타입 뱀 스프링 커플링이 수직적으로 설치됩니다.
JSB 뱀 봄 그리드 결합은 온도, 습도, 물, 증기, 먼지, 모래, 기름, 산, 알칼리성이, 부식 매질, 소금물, 방사능과 기타와 같은 근무 조건에 적합합니다. 고온, 저온, 유가, 산성과 알칼리 매질의 일하는 품질을 위해, 그것은 탄성 요소 물질로서 일반적 충돌과 플렉시블 커플링에 적합하지 않습니다. 진동판 결합과 뱀 스프링 커플링과 같은 신축성 금속 플렉시블 커플링이 선택되어야 합니다.
JSB 뱀 봄 전력망 결합은 주로 어떤 벌충으로, 분쇄기, 크랭크 왕복 운동, 속도 저감기, 야금학, 마이닝, 크레인과 타장비, 2 동축, 고전력을 연결시키는 구동축에 적용되고, 상대 감쇠와 버퍼링 성능을 충족시킵니다, 작동 온도가 -30 DEG ~+150 DEG, 명목상 토르크 전송 45~800000N.m.입니다.
|
| 사이즈 | 토크 Tn KN.m | (n) 분 Ｒ /를 가속시키세요 | 구멍 Ｄ | 길이 Ｌ | 전체 길이 L0 | L2 | L3 | Ｄ | Ｔ | 체중 킬로그램 | 오일 주입 킬로그램 | 허용 변위량 | ||
| 광선의 Ｙ | 축 방향/좌표 축의 Ｘ | 각도 a | ||||||||||||
| JSB1 | 0.045 | 6000 | 18-28 | 47 | 97 | 48 | 24 | 112 | 3 | 2 | 0.027 | 0.15 | ±0.3 | 0.076 |
| JSB2 | 0.14 | 6000 | 22-35 | 47 | 97 | 48 | 25 | 122 | 3 | 2.6 | 0.048 | 0.15 | ±0.3 | 0.076 |
| JSB3 | 0.224 | 6000 | 25-42 | 50 | 103 | 51 | 26 | 130 | 3 | 3.4 | 0.054 | 0.15 | ±0.3 | 0.076 |
| JSB4 | 0.4 | 6000 | 32-50 | 60 | 123 | 61 | 31 | 149 | 3 | 5.5 | 0.068 | 0.2 | ±0.3 | 0.1 |
| JSB5 | 0.63 | 6000 | 40-56 | 63 | 129 | 64 | 32 | 163 | 3 | 7.3 | 0.086 | 0.2 | ±0.3 | 0.127 |
| JSB6 | 0.9 | 5500 | 48-65 | 76 | 155 | 67 | 34 | 174 | 3 | 10 | 0.113 | 0.2 | ±0.3 | 0.127 |
| JSB7 | 1.8 | 4750 | 55-80 | 89 | 181 | 89 | 44 | 200 | 3 | 18 | 0.172 | 0.2 | ±0.3 | 0.15 |
| JSB8 | 3.15 | 4000 | 65-95 | 98 | 199 | 96 | 47 | 233 | 3 | 26 | 0.254 | 0.2 | ±0.3 | 0.18 |
| JSB9 | 5.6 | 3250 | 75-110 | 120 | 245 | 121 | 60 | 268 | 6 | 42 | 0.427 | 0.25 | ±0.5 | 0.2 |
| JSB10 | 8 | 3000 | 80-120 | 127 | 259 | 124 | 63 | 287 | 6 | 55 | 0.508 | 0.25 | ±0.5 | 0.23 |
| JSB11 | 12.5 | 2700 | 90-140 | 149 | 304 | 143 | 74 | 320 | 6 | 82 | 0.735 | 0.28 | ±0.5 | 0.25 |
| JSB12 | 18 | 2400 | 110-170 | 162 | 330 | 146 | 75 | 379 | 6 | 123 | 0.908 | 0.28 | ±0.5 | 0.3 |
| JSB13 | 25 | 2200 | 120-200 | 184 | 374 | 156 | 78 | 411 | 6 | 180 | 1.135 | 0.28 | ±0.5 | 0.33 |
| JSB14 | 35.5 | 2000 | 140-200 | 183 | 372 | 204 | 107 | 476 | 6 | 230 | 1.952 | 0.3 | ±0.5 | 0.4 |
| JSB15 | 50 | 1750 | 160-240 | 216 | 438 | 216 | 115 | 533 | 6 | 322 | 2.815 | 0.3 | ±0.5 | 0.45 |
| JSB16 | 63 | 1600 | 180-260 | 216 | 438 | 226 | 120 | 584 | 6 | 449 | 3.496 | 0.3 | ±0.5 | 0.5 |
더 많은 응용 시나리오가 우리에 연락합니다
