| 원래 장소 | cangzhou、china |
| 브랜드 이름 | jude |
| 인증 | CE、ISO |
| 모델 번호 | 그리드 결합 T10 T20 |

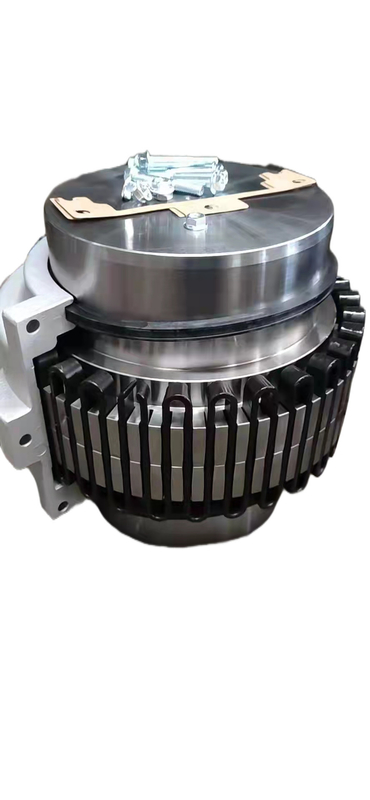

T10 T20 플렉스 테이프녹화자 그리드 결합 표준 45# 강철 ISO9001은 증명했습니다
테이프녹화자 그리드의 특징이 T10 T20을 연결합니다 :
1. 제한된 공간에 이상적인 수평 분단 덮개 설계
2. 격자 스프링에 대한 용이한 접근을 허용합니다
3. 애플리케이션을 역으로 돌래서 잘 어울립니다
4. 가벼운 주조 알루미늄 그리드 커버
5. 유지와 격자 스프링 대체 용이하도록 설계됩니다
6. 고장력 격자 스프링은 뛰어난 결합 성능과 긴 결합 삶을 보증합니다
7. 산업 표준 그리드 결합과 교환할 수 있습니다
| 사이즈 | 토크 Tn N.m | 속도 [n] rpm | 구멍 Ｄ 밀리미터 | 길이 | 전체 | L2 밀리미터 | Ｄ 밀리미터 | D0 밀리미터 | 갭 | 구멍 킬로그램 없는 체중 | 불활동 | 윤활유 |
| Ｌ 밀리미터 | 학습 조직 밀리미터 | Ｃ 밀리미터 | kg.m2 | Kg | ||||||||
| 1020T10 | 52 | 4500 | 28 | 47.6 | 98.2 | 66.7 | 97 | - | 3 | 1.95 | 0.0014 | 0.027 |
| 1030T10 | 149 | 4500 | 35 | 47.6 | 98.2 | 68.3 | 105.7 | - | 3 | 2.59 | 0.0022 | 0.041 |
| 1040T10 | 249 | 4500 | 42 | 50.8 | 104.6 | 69.9 | 114.3 | - | 3 | 3.36 | 0.0033 | 0.054 |
| 1050T10 | 435 | 4500 | 50 | 60.3 | 123.6 | 80.9 | 135.1 | - | 3 | 5.44 | 0.0073 | 0.068 |
| 1060T10 | 684 | 4350 | 56 | 63.5 | 130 | 93.5 | 157.8 | - | 3 | 7.26 | 0.0119 | 0.036 |
| 1070T10 | 994 | 4125 | 65 | 76.2 | 155.4 | 96.8 | 158.8 | - | 3 | 10.44 | 0.0185 | 0.113 |
| 1080T10 | 2050 | 3600 | 80 | 88.9 | 180.8 | 115.6 | 190.5 | - | 3 | 17.7 | 0.0451 | 0.172 |
| 1090T10 | 3730 | 3600 | 95 | 98.4 | 199.8 | 122.2 | 211.1 | - | 3 | 25.4 | 0.0787 | 0.254 |
| 1100T10 | 6280 | 2440 | 110 | 120.6 | 246.2 | 155.4 | 251 | - | 5 | 42.2 | 0.178 | 0.426 |
| 1110T10 | 9320 | 2250 | 120 | 127 | 259 | 161.5 | 269.7 | - | 5 | 54.4 | 0.27 | 0.508 |
| 1120T10 | 13700 | 2025 | 140 | 149.2 | 304.4 | 191.5 | 307.8 | - | 6 | 81.2 | 0.514 | 0.735 |
| 1130T10 | 19900 | 1800 | 170 | 161.9 | 329.8 | 195.1 | 345.9 | - | 6 | 121 | 0.959 | 0.908 |
| 1140T10 | 28600 | 1650 | 200 | 184.2 | 374.4 | 201.2 | 384 | - | 6 | 178 | 1.85 | 1.135 |
| 1150T10 | 39800 | 1500 | 215 | 182.9 | 371.8 | 271.5 | 453.1 | 391.2 | 6 | 227 | 3.49 | 1.952 |
| 1160T10 | 55900 | 1350 | 240 | 198.1 | 402.2 | 278.4 | 501.9 | 436.9 | 6 | 309 | 5.82 | 2.815 |
| 1170T10 | 74600 | 1225 | 280 | 215.9 | 437.8 | 307.3 | 566.9 | 487.2 | 6 | 448 | 10.4 | 3.496 |
| 1180T10 | 103000 | 1100 | 300 | 238.8 | 483.6 | 321.1 | 629.9 | 554.7 | 6 | 619 | 18.3 | 3.768 |
| 1190T10 | 137000 | 1050 | 335 | 259.1 | 524.2 | 325.1 | 675.6 | 607.8 | 6 | 776 | 26.1 | 4.4 |
| 1200T10 | 186000 | 900 | 360 | 279.4 | 564.8 | 355.6 | 756.9 | 660.4 | 6 | 1057 | 43.5 | 5.63 |
| 1210T10 | 249000 | 820 | 390 | 301.8 | 622.6 | 431.8 | 844.6 | 750.8 | 13 | 1424 | 75.5 | 10.53 |
| 1220T10 | 336000 | 730 | 420 | 325.1 | 663.2 | 490.2 | 920.8 | 822.2 | 13 | 1785 | 113 | 16.07 |
| 1230T10 | 435000 | 680 | 450 | 345.4 | 703.8 | 546.1 | 1003.3 | 904.7 | 13 | 2267 | 175 | 24.06 |
| 1240T10 | 559000 | 630 | 480 | 368.3 | 749.6 | 647.7 | 1087.1 | - | 13 | 2950 | 339 | 33.82 |
| 1250T10 | 746000 | 580 | 510 | 401.3 | 815.6 | 698.5 | 1181.1 | - | 13 | 3833 | 524 | 50.17 |
| 1260T10 | 932000 | 540 | 550 | 431.8 | 876.6 | 762 | 1260.9 | - | 13 | 4682 | 7111 |
67.24
|
